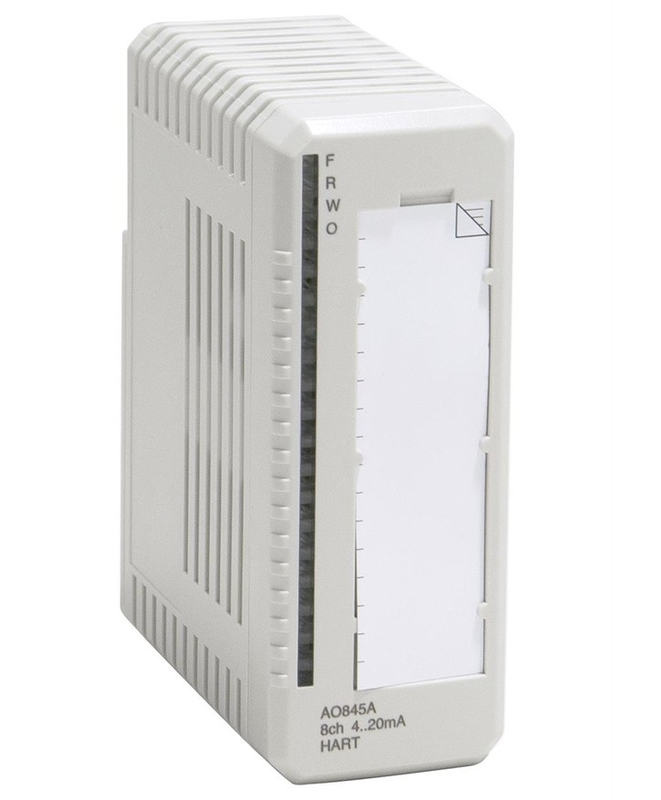

ABB AO845A 3BSE045584R1 Analogiczny moduł wyjściowy S/R HART Moduł 8 kanałów

ABB AO845A 3BSE045584R1 Analogiczny moduł wyjściowy S/R HART Moduł 8 kanałów

Szczegóły produktu:

Opis:

W przypadku błędu kanału zewnętrznego zgłasza się (tylko w przypadku kanałów aktywnych), jeśli zasilanie procesowe, które dostarcza napięcie do obwodów wyjściowych, jest zbyt niskie,lub prąd wyjściowy jest mniejszy niż wartość ustawiona wyjściowa i wartość ustawiona wyjściowa > 1 mA (obwód otwarty).

Błąd kanału wewnętrznego jest zgłaszany, jeśli obwód wyjściowy nie może podać prawidłowej wartości prądu.

ABB AO845A 3BSE045584R1 Wyjście analogowe Redundantne lub pojedyncze 1 × 8 ch HART. 4..20 mA, 12 bitów, 0,1%, RLmax 750 ohm, znamionowa izolacja. 50 V. Zaawansowana diagnostyka pokładowa.,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA to moduł wyjściowy cyfrowy, który jest ważną częścią systemu ABB DCS.zarządzanie danymi i wizualizacja. Jest wysoce dostosowalny i jest w stanie zaspokoić potrzeby każdego rodzaju aplikacji.bezpieczeństwoModuł wyjścia analogowego AO845/AO845A 3BSE045584R1 zapewnia doskonałą wydajność,niezawodność i elastyczność w zakresie najbardziej wymagających zastosowań. ABB 800XA jest idealnym wyborem dla każdej branży poszukującej modułu wyjściowego cyfrowego, który jest niezawodny, dokładny i łatwy w obsłudze.

Moduł wyjścia analogowego AO845A/AO845 dla pojedynczych lub redundantnych zastosowań posiada 8 jednobiegunowych kanałów wyjścia analogowego.Moduł posiada funkcję HART pass-through. Wspierana jest tylko komunikacja punkt do punktu. Filtr wyjściowy musi być włączony na kanałach używanych do komunikacji HART. Do pojedynczych aplikacji można użyć pięciu różnych typów MTU.TU830/ TU833 Extended MTU i TU810 (lub TU814) Compact MTU umożliwiają połączenie kablowe z urządzeniami bez dodatkowych końcówek. TU812 Compact MTU posiada łącznik D-Sub 25 pin (męski) do podłączenia do procesu.TU842/TU852 do montażu na poziomej szybie DIN i TU843 do montażu na pionowej szybie DINW przypadku zastosowania HART wymagane są osłonięte kable pola do połączeń procesowych.

AO845A należy do rodziny S800 I/O. S800 I/O z interfejsem komunikacyjnym CI801 i modułami I/O montowanymi na kompaktowych urządzeniach końcowych.S800 I/O jest dystrybuowany jako modułowy I/O, który komunikuje się z wieloma sterownikami za pośrednictwem Advant Fieldbus 100 (AF100)S800 I/O umożliwia łatwą instalację modułów I/O i okablowanie procesów.Jest wysoce modułowy i elastyczny, dzięki czemu moduły I/O mogą być łączone w celu dostosowania się do wielu zastosowańS800 I/O można zamontować w wielu konfiguracjach, aby spełnić większość wymagań.

łącze do arkusza danych:

ABB AO845A 3BSE045584R1.pdf
