ABB BC810K02 3BSE031155R1 3BSE038692R1 Jednostka łączenia CEX-bus

ABB BC810K02 3BSE031155R1 3BSE038692R1 Jednostka łączenia CEX-bus

Szczegóły produktu:

Opis:

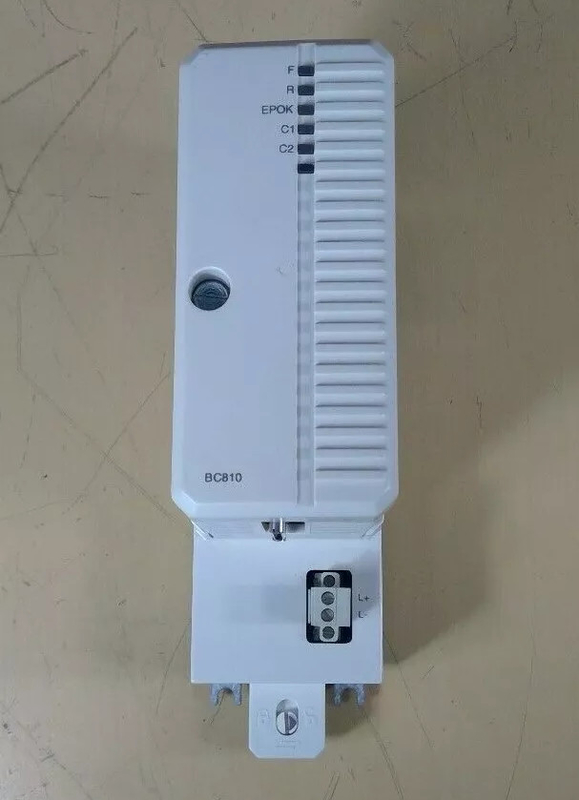

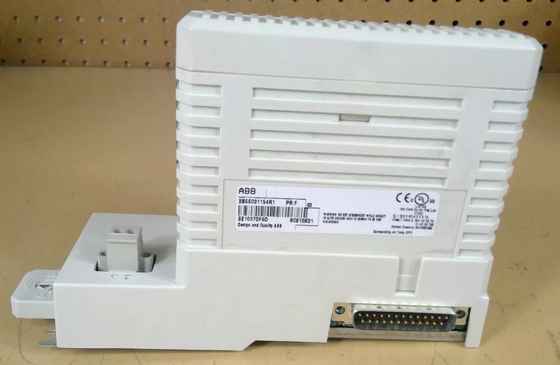

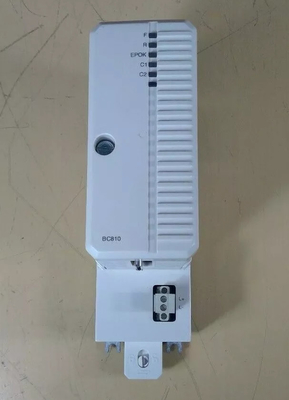

Jednostka BC810 składa się z dwóch podstawowych części: płyty bazowej (TP857) i płyty zasilania / płyty logicznej.Jest uziemiony do szyny DIN poprzez metalowe części obudowyPłyta zawiera również zewnętrzną diodę wyboru mocy i bezpiecznik.i złącza do kabla połączeniaBC810 może być używany z PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 i PM891.

W całkowicie redundantnym systemie z dwiema połączonymi ze sobą parami BC810 i CPU podstawowym/rezerwowym BC810 obsługuje wymianę w trybie online podstawy CPU bez zakłócania ruchu CEX.W przypadku konieczności wymiany BC810, cały ruch do podłączonego segmentu CEX zostaje zatrzymany.Możliwe jest również wykorzystanie redundantnych interfejsów komunikacyjnych w CEX-Bus.

Jednostka CEX-Bus Interconnection BC810 służy do zwiększenia dostępności CEX-Bus poprzez podział na oddzielne segmenty.Zwiększa to dostępność systemów z redundantnymi interfejsami komunikacyjnymiBC810K02 ma redundantną konstrukcję, czyli liczbę procesorów wewnątrz PLC jest co najmniej dwa lub więcej.drugi procesor może kontynuować uruchamianie i zapewnić normalne wykonywanie programu.

Przetwarzanie współpracujące: Funkcją wielu procesorów jest udostępnianie operacji logicznych, operacji arytmetycznych, funkcji komunikacyjnych itp. w programie, czyli przetwarzanie współpracujące.Obie procesory wykonują ten sam program raz na raz i następnie porównują wynikiJeśli wyniki są spójne, są one wyprowadzane; jeśli są niekonsekwentne, jeden z wyników jest wybierany do wyjścia (zwykle brak wyjścia lub wyłączenie).Są dwa różne oscylatory, które sprawdzają ich zachowanie.Jeśli zostanie wykryte, że druga strona nie działa w określonym cyklu, procesor wejdzie w określony stan.

Firmware sprawdza dokładność dwóch oscylatorów co sekundę.Kontrola sekwencji monitoruje wykonywanie różnych części systemu operacyjnego CPUWszystkie obszary pamięci statycznej, w tym pamięć flash i pamięć RAM, są sprawdzane za pomocą kodu cyklicznego redundancji (CRC) i podwójnego wykonywania kodu.Obszar pamięci dynamicznej jest chroniony przez podwójne wykonywanie kodu i jest okresowo sprawdzany.

łącze do arkusza danych:

ABB BC810K02 3BSE031155R1.pdf
