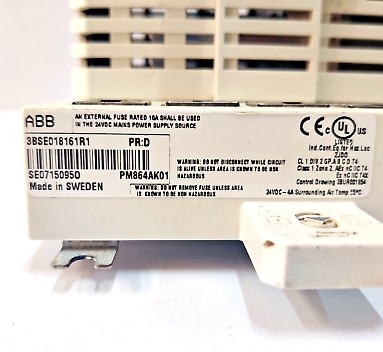

ABB PM864AK01 3BSE018161R1 AC 800M Jednostka procesora Moduł I/O CPU

ABB PM864AK01 3BSE018161R1 AC 800M Jednostka procesora Moduł I/O CPU

Szczegóły produktu:

Opis:

Oprogramowanie 800xA System jest zapakowane w zestaw DVD. Instalacja systemu jest obsługiwana przez program Automated Installation.Program Automated Installation jest ramy powłoki, aby ułatwić instalację i konfigurację systemu 800xAInstalacja nie jest nigdy uniemożliwiona z powodu braku licencji, ale licencje są wymagane do odblokowania funkcji do obsługi lub inżynierii systemu.Uaktualnienia i oprogramowanie związane z bezpieczeństwem pochodzące od firm innych niż ABB muszą być pobrane i zainstalowane oddzielnie, zgodnie z programem Automatycznej Instalacji.

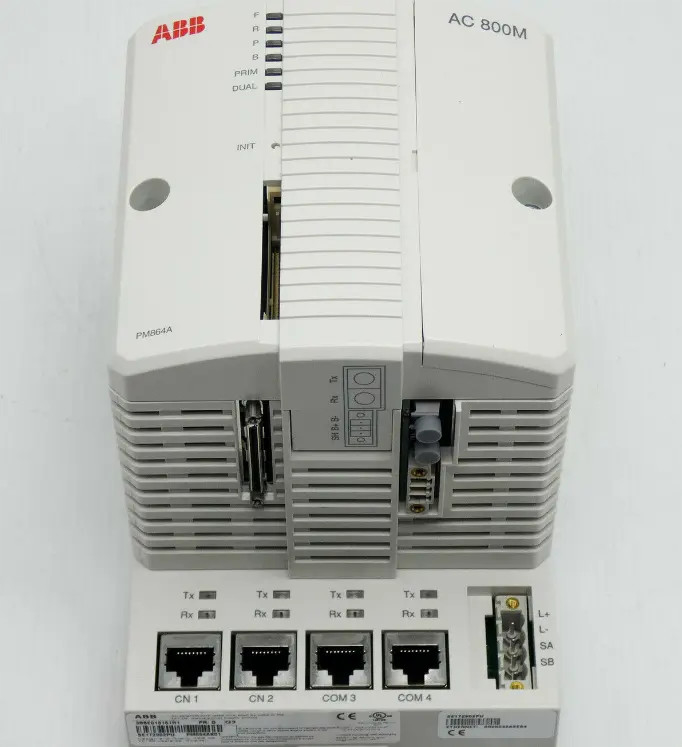

Płyta CPU zawiera mikroprocesor i pamięć RAM, zegar w czasie rzeczywistym, wskaźniki LED, przycisk INIT i interfejs CompactFlash.Płytka bazowa sterownika PM864AK01 ma dwa porty Ethernet RJ45 (CN1, CN2) do połączenia z siecią sterowania oraz dwa porty seryjne RJ45 (COM3, COM4).natomiast drugi port (COM4) jest odizolowany i służy do podłączenia narzędzia konfiguracyjnegoKontroler obsługuje redundancję procesora dla większej dostępności (CPU, CEX-Bus, interfejsy komunikacyjne i S800 I/O).

Podstawowa płyta urządzeń PM8xx (z wyjątkiem PM891) posiada dwa porty Ethernet RJ45 (CN1, CN2) do podłączenia do sieci sterowania oraz dwa porty seryjne RJ45 (COM3, COM4).Jeden z portów seryjnych (COM3) jest sygnałem portu RS-232C z sterowaniem modemem, podczas gdy drugi port (COM4) jest odizolowany i jest używany do łączenia się z narzędziem konfiguracji.Połączacze przycisku modułu elektrycznego i przycisku rozszerzającego komunikację (CEX bus) są zainstalowane na płytce bazowej. Wbudowany autobus modułu elektrycznego może być używany w jednej konfiguracji procesora do podłączenia grupy jednostek I/O S800 bezpośrednio do płyty bazowej (maksymalna liczba jednostek na klaster wynosi 12).dodatkowe siedem klastrów (każda zawierająca maksymalnie 12 jednostek) można dodać do przycisku modułu optycznego.

System sterowania DCS (Distributed Control System, system sterowania rozproszonego) do produkcji na dużą skalę automatyki przemysłowej, jest to technologia komputerowa, technologia sterowania,Technologia komunikacji sieciowej i technologia multimedialna łącząca produkt, zapewnia okno ma dobry interfejs człowiek-maszyna i potężną funkcję komunikacji, jest odpowiedzialny za kontrolę procesu, zarządzanie procesem.

ABB PM864AK01 3BSE018161R1 to procesor do układu sterowania AC 800M. Jest to potężny i uniwersalny procesor, który może być stosowany w szerokim zakresie zastosowań,łącznie z kontrolą procesuPłytka bazowa sterownika PM864A posiada dwa porty Ethernet RJ45 (CN1, CN2) do podłączenia do sieci sterowania oraz dwa porty seryjne RJ45 (COM3, COM4).Jednym z portów seryjnych (COM3) jest port RS-232C z sygnałami sterowania modemem, podczas gdy drugi port (COM4) jest odizolowany i wykorzystywany do podłączenia narzędzia konfiguracyjnego.interfejsy komunikacyjne i 800XA I/O).

łącze do arkusza danych:

ABB PM864AK01 3BSE018161R1.
