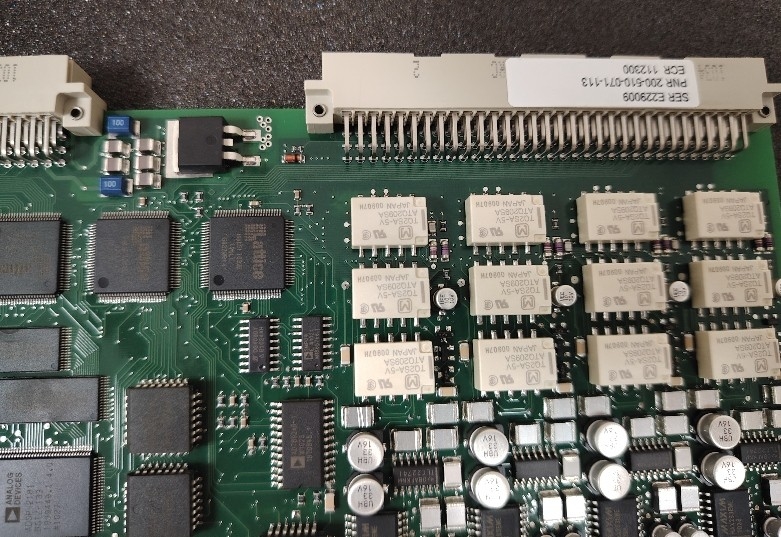

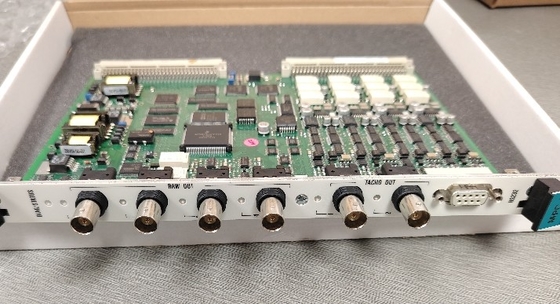

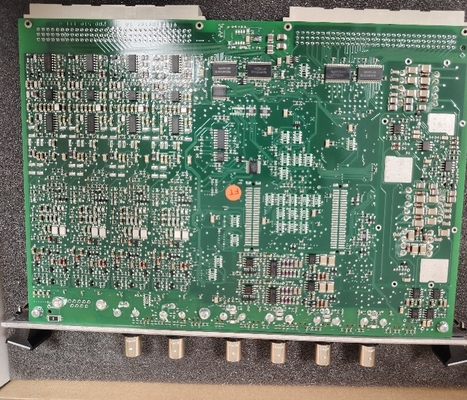

MPC4 200-510-041-022 Karta ochrony maszyny do dwóch wprowadzanych prędkości jednocześnie

MPC4 200-510-041-022 Karta ochrony maszyny do dwóch wprowadzanych prędkości jednocześnie

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Karta ochrony maszyn MPC4 jest centralnym elementem systemu ochrony maszyn serii VM (MPS) z linii produktów VM.Ta wszechstronna karta jest w stanie jednocześnie mierzyć i monitorować do czterech sygnałów dynamicznych i do dwóch sygnałów prędkościowych

MPC4 wykonuje samodzielne testy i diagnostyki po uruchomieniu. the card’s built-in “OK system” continuously monitors the level of signals provided by a measurement chain (sensor and/or signal conditioner) and indicates any problem due to a broken transmission line, uszkodzony czujnik lub kondycjoner sygnału.

Karta MPC4 jest dostępna w trzech wersjach: wersji ′′standardowej′′, wersji ′′oddzielnych obwodów′′ oraz wersji ′′bezpieczeństwa′′ (SIL),wszystkie działające jako para kart wykorzystująca odpowiednią kartę wejścia/wyjścia IOC4T.

Karta MPC4 jest dostępna w różnych wersjach, w tym w wersjach "standard", "separate circuits" i "safety" (SIL).niektóre wersje są dostępne z zgodną powłoką nałożoną na obwody karty w celu dodatkowej ochrony środowiska przed chemikaliami, pyłu, wilgoci i ekstremalnych temperatur.

Kanały odniesienia prędkości/fazy karty MPC4 (tachometr) i wszelkie powiązane z nimi procesy oraz procesy wąskopasmowe (tracking) nie są ważne do stosowania w aplikacjach systemowych związanych z bezpieczeństwem.te tryby przetwarzania kart MPC4 (funkcje przetwarzania sygnału) nie są uwzględnione w certyfikacji SIL 1 dla karty i nie powinny być konfigurowane ani stosowane w kontekście bezpieczeństwa funkcjonalnego.

Informacje o zamówieniu

Wersje karty MPC4 są dostępne z zgodną powłoką (labarek) nałożoną na obwody karty w celu dodatkowej ochrony środowiska przed substancjami chemicznymi, pyłem,ekstremalnej wilgotności i temperatury.

W 2017 r. pary kart ochrony maszyn MPC4 / IOC4T zostały ulepszone, aby (1) były zgodne z RoHS i zapewniały zmniejszoną impedancję wyjściową sygnału dynamicznego z buforem,który wymagał przeprojektowania podstawowego buforowanego “raw” obwodu wyjściowego sygnału dynamicznegoW związku z tym różne wersje stosowanych par kart ochrony maszyn MPC4/IOC4T to:

• późniejsze wersje MPC4 (PNR 200-510- SSS-115, 200-510- SSS-214 i 200-510- SSS-313 lub nowsze) oraz IOC4T (PNR 200-560-000-114 i 200-560-000-212 lub nowsze),które są zgodne z RoHS i mają impedancję wyjściową 50 Ω.

• wcześniejsze wersje IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 i 200-510-SSS-312 lub wcześniejsze) oraz IOC4T (PNR 200-560-000-113 i 200-560-000-211 lub wcześniejsze),które nie są zgodne z RoHS i mają impedancję wyjściową 2000 Ω.

Wersja SSS reprezentuje wersję oprogramowania układowego (oprogramowania osadzonego) a Hh wersję sprzętową.Zwiększenia h są przeznaczone dla drobnych modyfikacji, które nie mają wpływu na wymianę.
