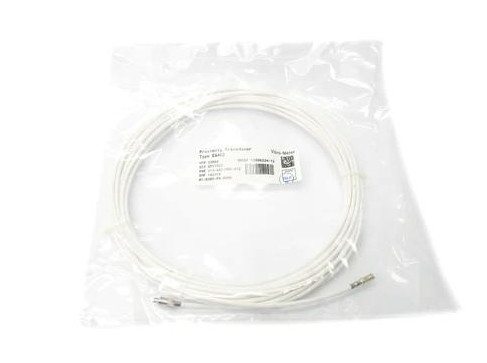

TQ412 111-412-000-013 Układ pomiaru bliskości czujnik bezkontaktowy

TQ412 111-412-000-013 Układ pomiaru bliskości czujnik bez kontaktu

Szczegóły produktu:

Opis:

System pomiaru bliskości umożliwia bezkontaktowe pomiary względnego przemieszczenia ruchomych elementów maszyny.Jest szczególnie odpowiedni do pomiaru względnych drgań i pozycji osiowej obracających się wałów maszynowych, takie jak te znajdujące się w turbinach parowych, gazowych i hydraulicznych, a także w generatorach, turbokompresorach i pompach.

System opiera się na przetworniku bezkontaktowym TQ 402 lub TQ 412 i klimatyzatorze sygnału IQS 450.System wytwarza napięcie lub prąd proporcjonalny do odległości między końcem przetwornika a celem, np. wał maszynowy.

Aktywną częścią przetwornika jest cewka z drutu, która jest formowana wewnątrz końcówki urządzenia, wykonana z Torlona ® (poliamid-imidu).Materiał docelowy musi:W wersji TQ 412 przeznaczona jest do zastosowań zwrotnego montażu.TQ 402 / 412 ma zintegrowany kabel koaksjalnyMożna zamówić różne długości kabli (integralne i przedłużające).Kondycjoner sygnału IQS 450 zawiera modulator/demodulator wysokiej częstotliwości, który dostarcza sygnał napędowy do przetwornikaW ten sposób wytwarza się niezbędne pole elektromagnetyczne wykorzystywane do pomiaru luki.

Przetworniki TQ 402 i TQ 412 można dopasować do jednego kabla rozszerzającego EA 402 w celu skutecznego wydłużenia przedniej części.dostępne są skrzynki łącznikowe i osłony łączeniowe do ochrony mechanicznej i środowiskowej połączenia między kablami integracyjnymi i przedłużającymi.

System bliskości może być zasilany przez powiązane moduły przetwarzania sygnału lub źródło zasilania na stojaku.

Informacje o zamówieniu
