IOC4T 200-560-000-019 Karta I/O działa jako interfejs sygnału Ochrona maszyny i monitorowanie podstawowego stanu

IOC4T 200-560-000-019Karta I/O ActsAsA SwęgielnyJa...InterfejsOchrona maszyn i/lub monitorowanie podstawowego stanu

Szczegóły produktu:

Dodatkowe informacje:

Opis:

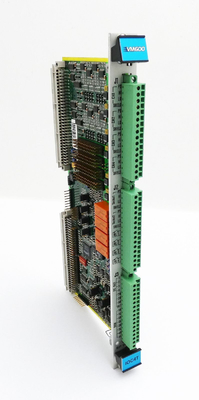

Karta wejściowa/wyjściowa IOC4T pełni funkcję interfejsu sygnałowego dla karty ochrony maszyn serii MPC4 z linii produktów.Jest zainstalowany z tyłu stojaku i łączy się bezpośrednio z tylnym płaszczyzną stojaku za pośrednictwem dwóch złączy.

Panel przedni urządzenia IOC4T zawiera złącza z paskami końcowymi do podłączenia do kabli przesyłowych pochodzących z łańcuchów pomiarowych ( czujników i/lub urządzeń klimatyzujących sygnał).Złącza śruby końcowe są również używane do wprowadzania wszystkich sygnałów z i wyjścia wszystkich sygnałów do dowolnego zewnętrznego systemu sterowania.

Karta IOC4T chroni wszystkie wejścia i wyjścia przed interferencją elektromagnetyczną (EMI) i falami sygnału oraz spełnia standardy zgodności elektromagnetycznej (EMC).

IOC4T zawiera cztery lokalne przekaźniki, które mogą być przypisane do dowolnych konkretnych sygnałów alarmowych pod kontrolą oprogramowania.mogą być używane do sygnalizowania usterki MPC4 lub problemu wykrytego przez zwykły alarm (Sensor OK, Alarm and Danger) w typowym zastosowaniu.

Aby uzyskać dalsze informacje na temat ogólnego stosowania par kart MPC4/IOC4T, należy odnieść się do podręcznika sprzętowego systemu ochrony maszyn (MPS) i podręczników oprogramowania.Informacje dotyczące stosowania par kart MPC4/IOC4T w kontekście bezpieczeństwa funkcjonalnego, odwołuje się do odwołuje się do instrukcji bezpieczeństwa funkcjonalnego.

Informacje o zamówieniu

Wersje karty IOC4T są dostępne z zgodną powłoką (lawar) nałożoną na obwody karty w celu dodatkowej ochrony środowiska przed substancjami chemicznymi, pyłem,ekstremalnej wilgotności i temperatury.

W 2017 r. pary kart ochrony maszyn MPC4 / IOC4T zostały ulepszone, aby były zgodne z RoHS i zapewniały zmniejszoną impedancję wyjściową sygnału dynamicznego z buforem,który wymagał przeprojektowania podstawowego buforowanego “raw” obwodu wyjściowego sygnału dynamicznegoW związku z tym różne wersje stosowanych par kart ochrony maszyn MPC4/IOC4T to:

• późniejsze wersje MPC4 (PNR 200-510- SSS-115, 200-510- SSS-214 i 200-510- SSS-313 lub nowsze) oraz IOC4T (PNR 200-560-000-114 i 200-560-000-212 lub nowsze),które są zgodne z RoHS i mają impedancję wyjściową 50 Ω.

• wcześniejsze wersje IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 i 200-510-SSS-312 lub wcześniejsze) oraz IOC4T (PNR 200-560-000-113 i 200-560-000-211 lub wcześniejsze),które nie są zgodne z RoHS i mają impedancję wyjściową 2000 Ω.

Wersja SSS reprezentuje wersję oprogramowania układowego (oprogramowania osadzonego) a Hh wersję sprzętową.Zwiększenia h są przeznaczone dla drobnych modyfikacji, które nie mają wpływu na wymianę.
