Szczegóły produktu:

Opis:

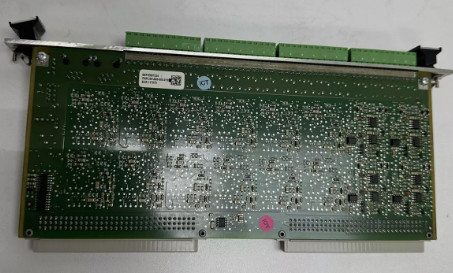

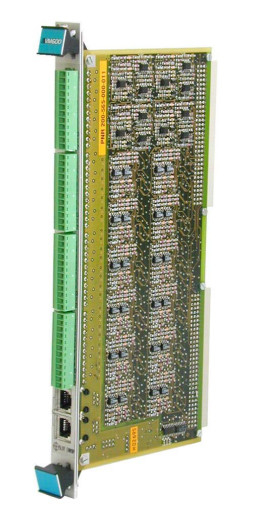

Karta wejściowa / wyjściowa IOC 16T pełni funkcję interfejsu sygnału dla CMC 16 serii VM 600 (karta monitorowania stanu).Jest zainstalowany w tylnej części regału ABE 04X i łączy się bezpośrednio z tylnym płaszczyzną regału za pośrednictwem dwóch złączy.

Każda IOC 16T jest powiązana ze specyficznym CMC 16 i jest zamontowana bezpośrednio za nim w stojaku.IOC 16T zawiera taśmę końcową do podłączenia kabli przesyłowych pochodzących z przetworników i klimatyzatorówJednakże, jeśli sygnały te są już dostępne za pośrednictwem linii VM 600 backplane Raw Bus i Tacho Bus, można je wybrać bezpośrednio bez konieczności dodatkowego okablowania.

Karta chroni wszystkie wejścia i wyjścia przed interferencją elektromagnetyczną (EMI) i falami sygnału oraz spełnia standardy EMC (kompatybilność elektromagnetyczna).

Wejścia taksowe, sygnały z akcelerometrów, szybkościomierzy i sond zbliżeniowych lub wszelkie sygnały dynamiczne lub kwasystatyczne są uwarunkowane dedykowanymi obwodami, które wykonują takie zadania jak kształtowanie impulsów,dostosowanie poziomuW celu ułatwienia wyboru klimatyzatora i metody dostępu (tj. końcówek śrub lub płaszczyzny tylnej) dostarczane są mikrowyłączniki.IOC 16T zapewnia również izolację od instalacji i zapewnia przepływ danych do CMC 16.

Wspierane są dwie metody komunikacji: połączenie VMEbus z modułem CPU M w polu 0 stoiska VM 600 oraz kolejne połączenie Ethernet,lub bezpośrednie izolowane wielokrotne połączenie seryjne RS-485 za pośrednictwem złączy RJ dostarczonych na IOC 16T.

Cechy

• 16-kanałowa karta interfejsu CMC 16 (karta monitorowania stanu)
• Śruby końcowe (48 końcówek)
• Zapewnia ochronę EMI dla wszystkich wprowadzonych i wyprowadzonych danych
• Zapewnia kondycjonowanie sygnału dla wszystkich wejściach
• Pierwsze 4 kanały mogą być wybrane jako wejścia tacho lub dynamiczne (tj. wibracje)
• Ostatnie 12 kanałów może być wybranych jako wejścia dynamiczne lub proces
• Kanał 16 może być wybrany jako wejście dynamiczne, proces lub kompensacji złącza chłodnego dla termoparów
• Wpisy mogą być kierowane za pośrednictwem VM 600 Raw Bus i Tacho Bus
• Opcja komunikacji seryjnej RS-485 w systemie pokładowym
• Wprowadzenie / usunięcie kart na żywoInformacje o zamówieniu
