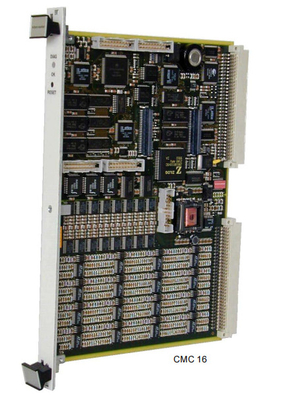

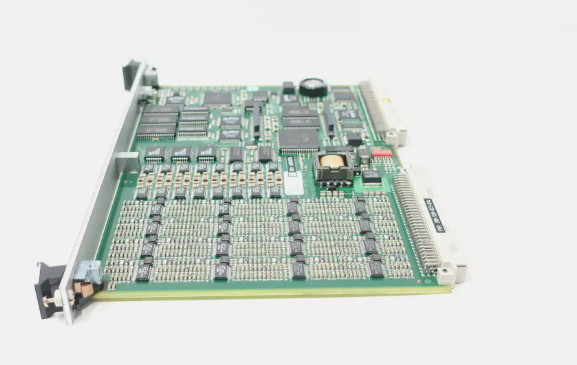

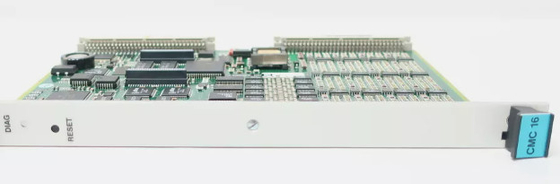

CMC16 200-530-012-012 Karta monitorowania stanu

CMC16 200-530-012-012 Karta monitorowania stanu

Szczegóły produktu:

Opis:

Karta monitorowania stanu CMC 16 jest centralnym elementem systemu monitorowania stanu (CMS) serii VM.

Ta inteligentna przednia jednostka pozyskiwania danych (DAU) jest wykorzystywana w połączeniu z oprogramowaniem VM CMS do pozyskiwania,analizować i przesyłać wyniki do komputera hosta za pośrednictwem modułu CPU M serii VM600 z sterownikiem Ethernet lub bezpośrednio za pośrednictwem połączeń seryjnych.

wejścia są w pełni programowalne i mogą przyjmować sygnały reprezentujące prędkość, odniesienie fazowe, wibracje (przyspieszenie, prędkość lub przemieszczenie), ciśnienie dynamiczne, wirnik szczeliny powietrznej i profil bieguna,wszelkie sygnały dynamiczne lub niemal statyczneSygnały mogą być wprowadzane z sąsiednich kart ochrony maszyny (MPC 4) za pośrednictwem VM600 (Raw Bus) i (Tacho Bus) lub zewnętrznie za pośrednictwem złączy końcowych śruby na IOC 16T.Moduły IOC 16T zapewniają również klimatyzację sygnału i ochronę EMC oraz umożliwiają kierowanie danych wejściowych do CMC 16, który obejmuje 16 programowalnych filtrów anty-aliasing i konwerterów analog-digital (ADC).konwersja z domeny czasu do domeny częstotliwości (szybka transformacja Fouriera), ekstrakcji pasma, konwersji jednostek, kontroli limitów i komunikacji z systemem hosta.

10 dostępnych wyjściów na kanał może obejmować RMS, szczyt, szczyt-szczyt, prawdziwy szczyt, prawdziwe wartości szczytu, Gap, Smax lub dowolny konfigurowalny zakres oparty na synchronicznych lub asynchronicznie nabytych widmach.Przyspieszenie (g), prędkości (w/sek, mm/sek) i przesunięcia (mil, mikron) sygnały są obsługiwane i mogą być konwertowane do wyświetlania do dowolnego standardu.,Wartości można również średnio obliczyć w celu wygładzania lub zmniejszenia hałasu.

CMC 16 pozyskuje i przetwarza dane o wysokiej rozdzielczości przechwytywane w zaplanowanych odstępach czasu lub w przypadku wykrywania alarmu (form fal, widm i orbit).rodzaj okna, tryb i liczba średnich są w pełni konfigurowalne.Istnieje również możliwość uruchomienia rozszerzonego przechwytywania danych opartych na czasie w ciągu kilku minut przy użyciu trybu oscyloskopu, ponieważ może to dostarczyć cennych danych., szczególnie podczas uruchamiania maszyny.

Cechy

• 16 indywidualnie konfigurowalnych kanałów dynamicznych
• 16 równolegle programowalnych filtrów antyaliasing i ADC
• Pierwsze 4 kanały konfigurowalne również jako wejścia tacho
• Ostatnie 12 kanałów konfigurowanych również jako wartości procesu
• Architektura ME
• konfigurowalne synchroniczne i asynchroniczne pobieranie próbek
• Wysokiej rozdzielczości 3200-line FFT
• 10 w pełni konfigurowalnych procesów wyjściowych na kanał, które mogą być pasmami częstotliwości lub wyjściami opartymi na domenie czasowej
• 6 konfigurowalnych alarmów na przetwarzany wyjście z martwymi pasami histerezy
• Płyty drzewne na podstawie harmonogramu, w przypadku alarmu i wyjątku
• Przechowywanie buforów pokładowych
• Wskazanie stanu przez trójkolorową diodę LED na przednim panelu
• Wprowadzenie / wyjmowanie kart w trybie bezpośrednim z automatyczną konfiguracją
• Opcje łączności Ethernet i seryjnej RS-4851
