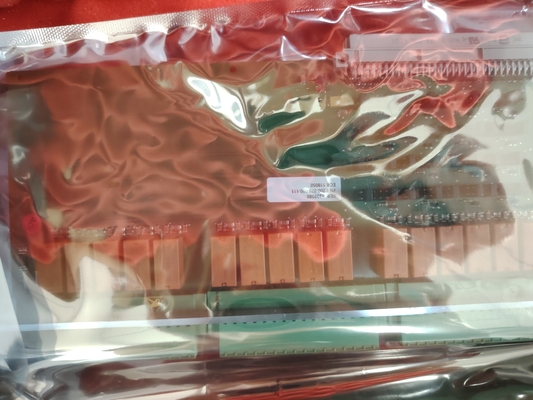

RLC16 200-570-101-013 Karta przekaźnika w magazynie Karta systemu ESD

RLC16 200-570-101-013Karta przekaźnikowa w magazynie Karta systemu ESD

Szczegóły produktu:

Opis:

Panel RLC16 posiada trzy końce śruby dla każdego z 16 relów.

• NC ️ Normalnie zamknięty kontakt przekaźnika

• NIE

• COM Wspólny kontakt przekaźnika.

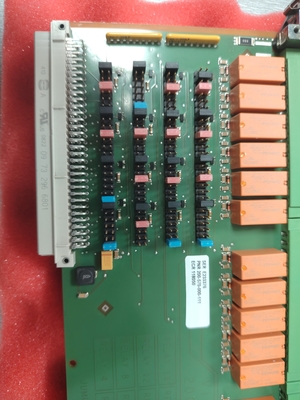

Rzeczywiste zachowanie każdego pojedynczego przekaźnika zależy od skakaczy na karcie RLC16, na przykład przekaźnik może być skonfigurowany do normalnego zasilania (NE) lub normalnego wyłączania energii (NDE).

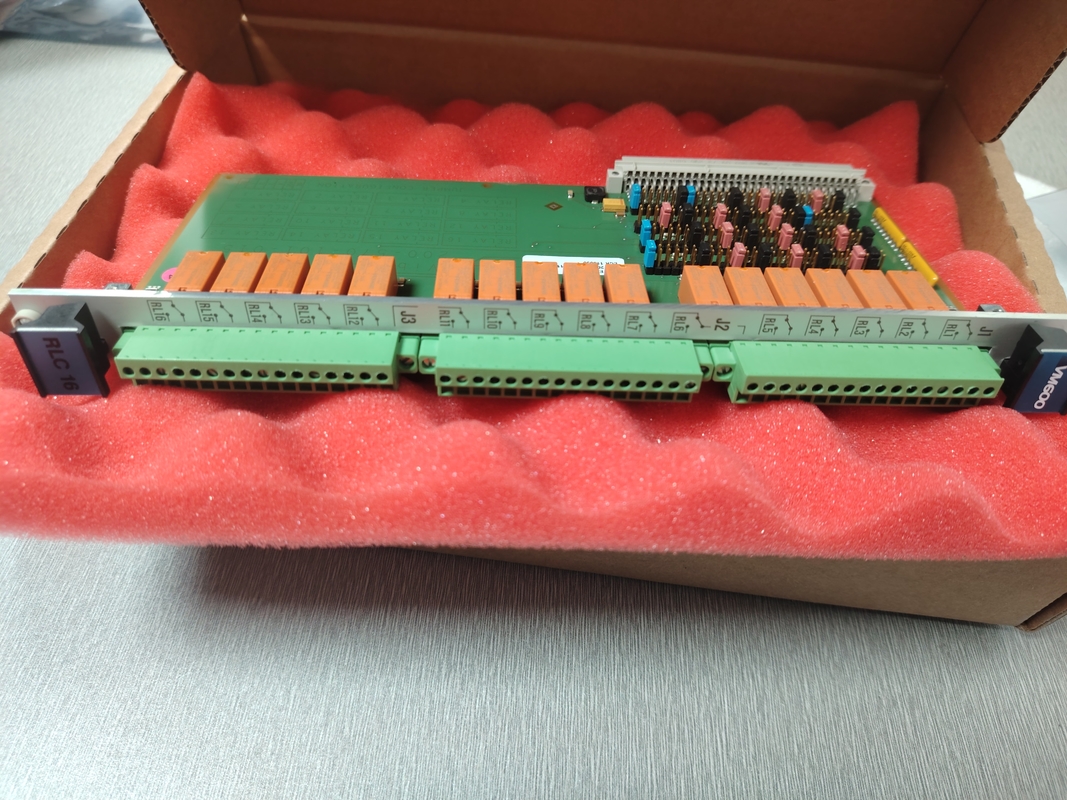

Panel RLC16 (z tyłu regału) zawiera trzy paski końcowe, zidentyfikowane jako J1, J2 i J3. Każdy pask składa się z gniazda i złącza łącza, który zawiera 16 końcówek śruby.Z kolei węzły o przekroju poprzecznym ≤ 1 mm.5 mm2.

Każdy gniazdek i złącze łączące mogą być wyposażone w mechaniczny system klucza, aby zapobiec nieprawidłowemu podłączeniu.

RLC16 służy do uzupełniania wbudowanych (lokalnych) przekaźników na kartach IOC4T i IOC8T.

Karta RLC16 nie zawiera żadnego elektronicznego mechanizmu klucza, aby zapobiec jej zainstalowaniu w niewłaściwym miejscu w półce systemów VM.Dzieje się tak dlatego, że RLC16 nie zawiera żadnej inteligencji (tj., nie jest zaprogramowany z konfiguracją) i nie funkcjonuje jako para kart (takie jak MPC4 / IOC4T lub AMC8 / IOC8T).

Chociaż karty RLC16 mogą być zainstalowane w prawie każdym gnieździe w półce,rzeczywiste położenie gniazda karty RLC16 w skonfigurowanym systemie jest dyktowane przez szybę otwartego kolektora (OC) i inne szczegóły konfiguracji systemu VM MPS.
