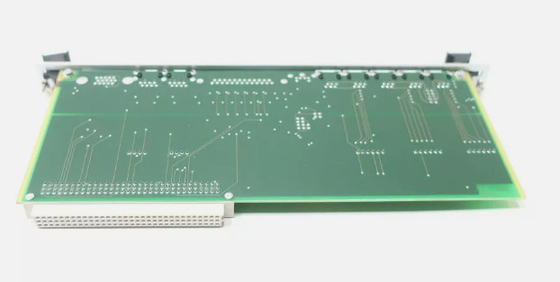

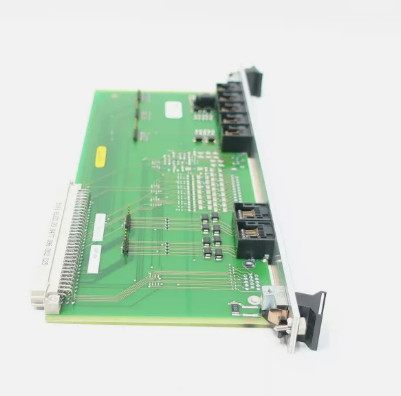

IOCN 200-566-101-012 Karta wejściowa/wyjściowa w magazynie Karta systemu ESD

IOCN 200-566-101-012Karta wejściowa/wyjściowa w magazynie Karta systemu ESD

Szczegóły produktu:

Opis:

Parę kart CPUM/IOCN i półki Parę kart CPUM/IOCN stosuje się z półką systemu ABE04x, a kartę CPUM można stosować samodzielnie lub z powiązaną kartą IOCN jako parę kart,w zależności od wymagań aplikacji/systemu.

CPUM jest kartą o podwójnej szerokości, która zajmuje dwa miejsca na półce (pozycje kart), a IOCN jest kartą o jednej szerokości, która zajmuje jedno miejsce.CPUM jest instalowany z przodu stoiska (sloty 0 i 1), a powiązana IOCN jest instalowana z tyłu stoiska w miejscu bezpośrednio za CPUM (slot 0).Każda karta łączy się bezpośrednio z tylną płaszczyzną stojaka za pomocą dwóch złączy.

Karta IOCN pełni funkcję interfejsu sygnałowo-komunikacyjnego dla karty CPUM.Chroni również wszystkie wejścia przed interferencją elektromagnetyczną (EMI) i falami sygnału w celu spełnienia norm kompatybilności elektromagnetycznej (EMC).

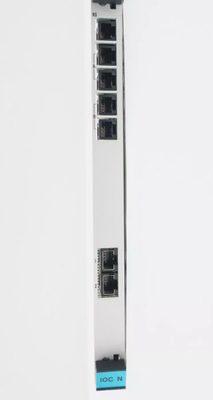

Podłącza Ethernet karty IOCN zapewniają dostęp do pierwotnych i wtórnych połączeń Ethernet, a podłącza seryjny (RS) zapewnia dostęp do wtórnego połączenia seryjnego.

Ponadto, the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Uwaga: para kart CPUM/IOCN jest kompatybilna ze wszystkimi półkami systemu VM600 ABE04x.
