ABE040 204-040-100-012 System Rack 19" Rack o wysokości 6U

ABE040 204-040-100-012stojak systemowy 19" stojak o wysokości 6U

Szczegóły produktu:

Opis:

VM MPS może być umieszczona w stojaku o długości 19 cali (84TE) o wysokości 6U (6HE), znany jakoW przypadku pojazdów z systemem VM600 istnieją dwa rodzaje tego stojaka: ABE040 i ABE042, które są identyczne z wyjątkiem pozycji uchwytów do mocowania stojaka.

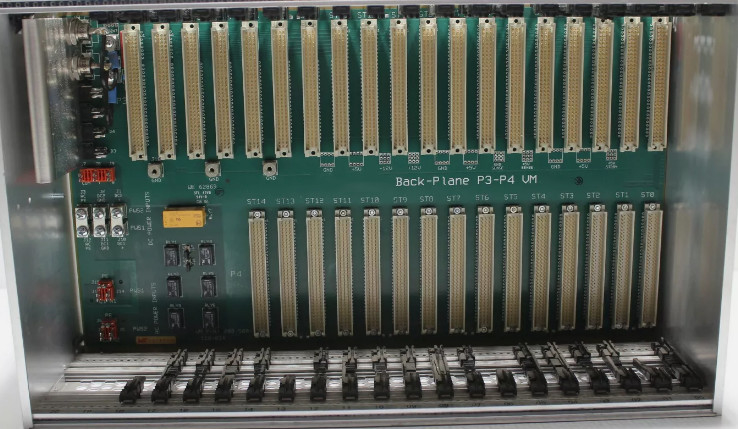

ABE040 zawiera przednią i tylną klatkę kart, które są oddzielone przez tylną płaszczyznę stoiska.

Wygląd przedniego i tylnego panelu regału zależy całkowicie od rodzajów kart zainstalowanych w dwóch klatkach kart.

Większość kart zainstalowanych z tyłu standardowego stojaku 19" (ABE04x) wykorzystuje elektroniczny mechanizm klucza, który pomaga zapewnić, że karta jest zainstalowana w prawidłowym miejscu (na przykład,w szczelinie bezpośrednio za kartą przetwarzania w przedniej części półki)Obejmuje to karty IOC4T, IOC8T i IRC4.

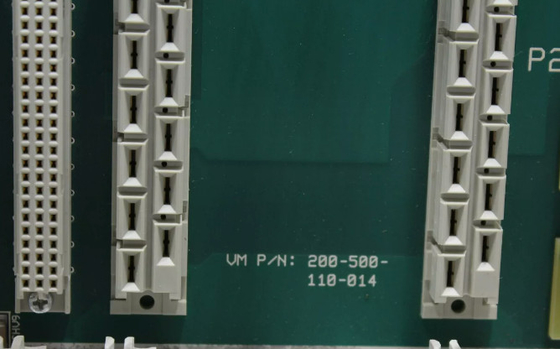

W rafach ABE04x, każdy gniazdo płaszczyzny tylnej ma unikalny, wyprostowany 4-cyfrowy kod binarny

Karty wdrażające ten mechanizm elektronicznego kluczowania mają bank mikrowyłączniki, które:może być używany do przypisania numeru automatycznego do karty.Kod ten jest przechowywany w rejestrze przydziału numerów slotów (adres) na karcie (IOC4T, IOC8T lub IRC4).

Każda karta porównuje swój numer gniazda z numerem gniazda, który jest zakodowany na tylnym płaszczyźnie regału.

• Jeśli kody są identyczne, LED jest zielony.

• Jeśli kody nie są identyczne, dioda LED jest czerwona.
