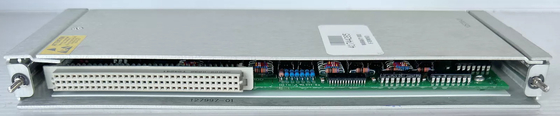

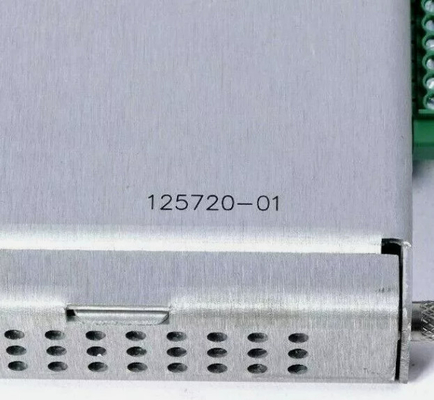

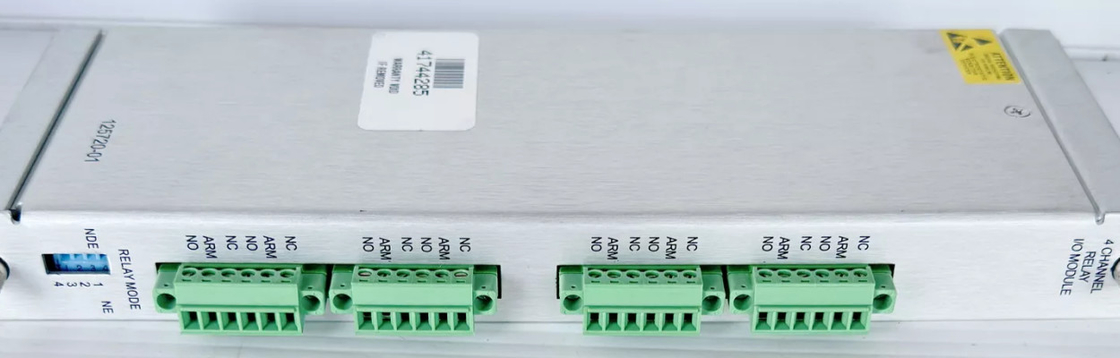

Bently Nevada 3500/32-01-00 125720-01 Moduł wyjściowy przekaźnika 4-kanałowego

Bently Nevada3500/32-01-00 125720-01 Wyjście odruchowe czterokanałowe Moduł

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Moduły przekaźnikowe 3500/32M dostarczają zestawu przekaźników, które można zaprogramować do uruchamiania w oparciu o warunki alarmowe w innych modułach monitorujących w stojaku.Moduł /32M (zdjęcie po lewej stronie) wykorzystuje podwójne pole podwójnego rzucenia (DPDT) przekaźnikiModuł /32M ma 4 kanały przekaźnika DPDT, a jednostka /33 ma 16 kanałów przekaźnika SPDT./33 można również skonfigurować tak, aby działać tak, jakby miał przekaźniki DPDTW tym celu wykorzystane zostaną dwa przekaźniki SPDT do wykonywania funkcji każdego skonfigurowanego przekaźnika DPDT.

Chociaż moduły przekaźnikowe nie są wymaganym elementem systemu 3500, zalecamy ich użycie jako najbardziej odpowiedniego sposobu integracji systemu 3500 z aplikacjami automatycznego wyłączenia.W każdej z przedziałów po prawej stronie TDI można umieścić dowolną liczbę modułów przekaźnika.

4-kanałowy moduł przekaźnika jest modułem o pełnej wysokości, który zapewnia cztery wyjścia przekaźnika.dowolna liczba 4-kanałowych modułów przekaźnika może być umieszczona w dowolnym z przedziałów po prawej stronie modułu interfejsu danych przejściowychKażde wyjście 4-kanałowego modułu przekaźnika może być niezależnie zaprogramowane do wykonywania logiki głosowania.

Każdy przekaźnik wykorzystywany w 4-kanałowym module przekaźnika zawiera logikę napędu alarmowego.

Program dla logiki napędu alarmowego wykorzystuje logikę AND i OR i może używać wejścia alarmowego (stan alarmu i zagrożenia), nie- OK,lub indywidualnych PPL z dowolnego kanału monitorującego lub dowolnej kombinacji kanałów monitorujących w stojakuMożna zaprogramować ten napęd alarmowy, aby spełnić potrzeby aplikacji przy użyciu oprogramowania konfiguracyjnego 3500 Rack.

Informacje o zamówieniurWymagania

łącze do arkusza dat:3500-32M 4-kanałowy moduł przekaźnika - 141533...
