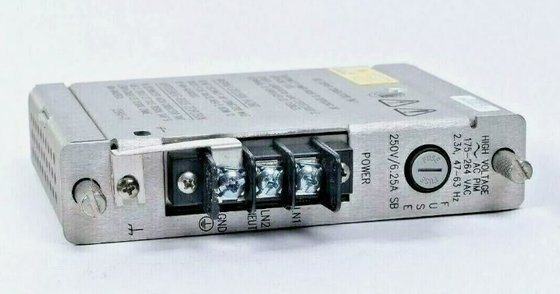

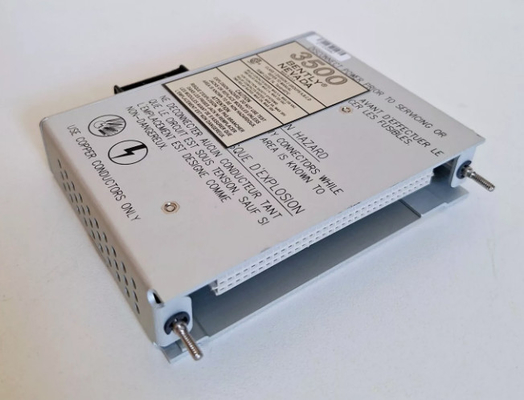

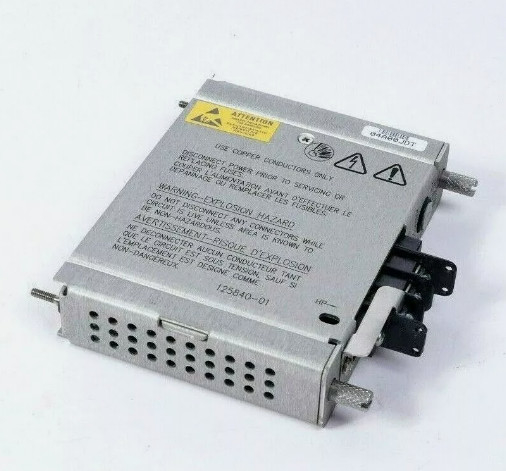

Bently Nevada 3500/15-02-02-00 125840-01 Zasilanie Wysokonapięciowy moduł wejściowy prądu AC (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 Zasilanie Wysokonapięciowy moduł wejściowy prądu AC (PIM)

Szczegóły produktu:

Dodatkowe informacje:

Opis:

System 3500 zapewnia ciągłe monitorowanie online odpowiednie do zastosowań w zakresie ochrony maszyn,i jest zaprojektowany w celu spełnienia wymogów normy API 670 American Petroleum Institute dla takich systemówModułowa konstrukcja systemu oparta na regałach obejmuje następujące elementy:

3500/05 Sztuka przyrządów (wymagana)

Jeden lub dwa zasilania 3500/15 (wymagane)

Moduł 3500/22M Transient Data Interface (TDI) (wymagane)

Jeden lub więcej modułów monitoru 3500/XX (wymagany)

Jeden lub więcej modułów przekaźnika 3500/32M (4-kanałowy) lub 3500/33 (16-kanałowy) (nieobowiązkowe)

Jeden lub dwa moduły 3500/25 Keyphasor* (opcjonalnie)

Jeden lub więcej modułów bram komunikacyjnych 3500/92 (nieobowiązkowe)

Moduły wejściowe/wyjściowe (I/O) (wymagane)

3500/94M Wyświetlacz VGA (nieobowiązkowy)

Wewnętrzne lub zewnętrzne bariery bezpieczeństwa wewnętrznego lub izolatory galwaniczne dla instalacji w obszarach niebezpiecznych (nieobowiązkowe)

3500 Oprogramowanie konfiguracji systemu (wymagane) Komponenty systemu są opisane bardziej szczegółowo w poniższej sekcji i w poszczególnych arkuszach danych.

Wyposażenie 3500 jest modułem o połowie wysokości i musi być zainstalowane w specjalnie zaprojektowanych szczelinach po lewej stronie regału.Sztuka 3500 może zawierać jedno lub dwa źródła zasilania (jakakolwiek kombinacja prądu prądowego i/lub prądu stałego) i każde źródło zasilania może zasilać pełne stoiskoJeśli jest zainstalowany, drugi zasilacz działa jako zapasowy dla zasilania pierwotnego.zasilacz w dolnym przedziale działa jako zasilacz podstawowy, a zasilacz w górnym przedziale działa jako zasilacz zapasowyUsunięcie lub wprowadzenie jednego z modułów zasilania nie zakłóci pracy stoiska, dopóki jest zainstalowane drugie źródło zasilania.3500 Zasilanie przyjmuje szeroki zakres napięć wejściowych i przekształca je w napięcia dopuszczalne do stosowania przez inne moduły 3500. Wraz z systemem ochrony maszyn serii 3500 dostępne są trzy wersje zasilania:

• Prąd AC

• Wysokonapięciowe zasilanie prądem stałym

• Nisko napięcie zasilanie prądem stałym

Wyposażenie 3500/15 może być zamówione na moc wejściową AC lub DC, zapewniając kompatybilność ze źródłami napięcia na całym świecie.3500 Rack może działać z jednego zasilania, lub podwójne zasilanie można wykorzystać do zapewnienia redundancji w sytuacjach, w których nie można tolerować przerwy w zasilanie.

Podwójne źródła zasilania znajdują się w górnej i dolnej pozycji najlewszego gniazda regału.zasilacz podstawowy (dolny) może działać z mocą 120 Vac, podczas gdy zasilacz zapasowy (wyższy) może być zasilany z nieprzerwanego źródła 24 Vdc.

Każde źródło energii może indywidualnie dostarczać energię do całego regału i jego modułów.dolne źródło zasilania działa jako pierwotne zasilanie stojaka, podczas gdy górne źródło zasilania działa jako zapasowe, gotowy do natychmiastowego i automatycznego działania jako podstawowe źródło zasilania stożkowego bez przerywania funkcji stożkowego w przypadku awarii podstawowego zasilania.

Moduł zasilania 3500/15 posiada funkcje samo-monitorowania, które pozwalają mu określić, czy wszystkie jego napięcia wyjściowe są zgodne ze specyfikacjami.Moduł informuje o tym za pośrednictwem zielonej diody Supply OK LED na przednim panelu zasilania.

Łącze do arkusza danych:

3500-15 Zasoby zasilania prądu przemiennego i stałego Arkusz danych - 14153...
