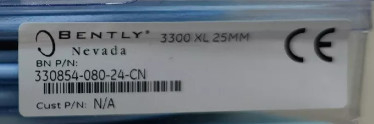

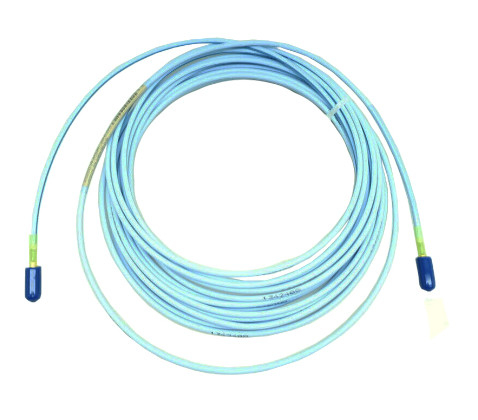

Bently Nevada 330854-080-24-CN 3300 XL Proximity Transducer System Kabel rozszerzający 25 mm

Bently Nevada330854-080-24-CN 3300 XL System przetwornika bliskości Kabel przedłużeniowy 25 mm

Szczegóły produktu:

Dodatkowe informacje:

Opis:

System przetwornika 3300 XL 25 mm składa się z oddzielnej sondy 25 mm, kabla rozszerzającego i czujnika zbliżania 3300 XL 25 mm.Wydajność 787 V/mm (20 mV/mil) daje systemowi linijny zakres 12W oparciu o ten zakres liniowy, 3300 XL 25 mm Transducer System

nadaje się do pomiaru rozszerzenia różnicowego (DE) na średnich i dużych turbinach parowych generowanych przez różnicę w tempie wzrostu między wirnikiem turbiny a statorem maszyny.

Pomiar rozszerzenia różnicowego jest wykonywany przez dwa przetworniki bliskości obserwujące obroża lub rampę w pewnej odległości od łożyska napędowego.

• Dwa przetworniki obserwujące tę samą stronę kołnierza.
• Dwa komplementarne przetworniki wejściowe obserwujące przeciwległe strony kołnierza, skutecznie podwajające mierzalny zakres DE.

Dwa przetworniki z co najmniej jednym przetwornikiem wyświetlającym rampę na wirniku, a drugi przetwornik wyświetlający albo oddzielną rampę, albo inną lokalizację na wirniku w celu kompensowania ruchu promieniowego.To układ dodaje pewne błędy do pomiaru, ale może mierzyć dłuższą całkowitą odległość DE niż pomiar uzupełniający.oczekiwana wielkość ruchu osiowego wirnika i rodzaj celu DE, który istnieje w maszynie (kołnierze w stosunku do rampy)Jeśli dostępna jest wystarczająca wysokość kołnierza, preferowana jest konfiguracja dwóch przetworników obserwujących tę samą stronę kołnierza.

3300 XL 25 mm sonda jest zaprojektowana dla maksymalnej wytrzymałości w najtrudniejszych środowiskach turbiny parowej DE.Może działać nieprzerwanie i utrzymywać dokładność w wysokich temperaturach do 200 °C (392 °F)Sonda 25 mm posiada zarówno przednią, jak i tylną uszczelnienie, które w połączeniu z kablem FluidLoc (standardem we wszystkich sondach 25 mm),uniemożliwia wniknięcie wilgoci do końca sondySpecjalne łączniki ClickLoc o wysokiej temperaturze są również standardowe na sondzie i kablu rozszerzającym.Każda sonda i kabel są wyposażone w ochraniacze złącza i jednorazowe narzędzie do montażu ochraniacza złącza, aby zapewnić, że złącza pozostają wolne od zanieczyszczeniaZłącze ClickLoc na przewodzie sondy ma zdalny kołnierz, który ułatwia kierowanie kabla przez ciasne przejścia.

Informacje o zamówieniurWymagania
