Bently Nevada 330850-50-05 3300XL System przetwornika bliskości 25 mm czujnik bliskości

Bently Nevada330850-50-05 3300XL System przetwornika bliskości 25 mm czujnik bliskości

Szczegóły produktu:

Dodatkowe informacje:

Opis:

System przetwornika 3300 XL 25 mm składa się z oddzielnej sondy 25 mm, kabla rozszerzającego i czujnika zbliżania 3300 XL 25 mm.Wydajność 787 V/mm (20 mV/mil) daje systemowi linijny zakres 12W oparciu o ten zakres liniowy, 3300 XL 25 mm Transducer System

nadaje się do pomiaru rozszerzenia różnicowego (DE) na średnich i dużych turbinach parowych generowanych przez różnicę w tempie wzrostu między wirnikiem turbiny a statorem maszyny.

Pomiar rozszerzenia różnicowego jest wykonywany przez dwa przetworniki bliskości obserwujące obroża lub rampę w pewnej odległości od łożyska napędowego.

• Dwa przetworniki obserwujące tę samą stronę kołnierza.
• Dwa komplementarne przetworniki wejściowe obserwujące przeciwległe strony kołnierza, skutecznie podwajające mierzalny zakres DE.

Dwa przetworniki z co najmniej jednym przetwornikiem wyświetlającym rampę na wirniku, a drugi przetwornik wyświetlający albo oddzielną rampę, albo inną lokalizację na wirniku w celu kompensowania ruchu promieniowego.To układ dodaje pewne błędy do pomiaru, ale może mierzyć dłuższą całkowitą odległość DE niż pomiar uzupełniający.oczekiwana wielkość ruchu osiowego wirnika i rodzaj celu DE, który istnieje w maszynie (kołnierze w stosunku do rampy)Jeśli dostępna jest wystarczająca wysokość kołnierza, preferowana jest konfiguracja dwóch przetworników obserwujących tę samą stronę kołnierza.

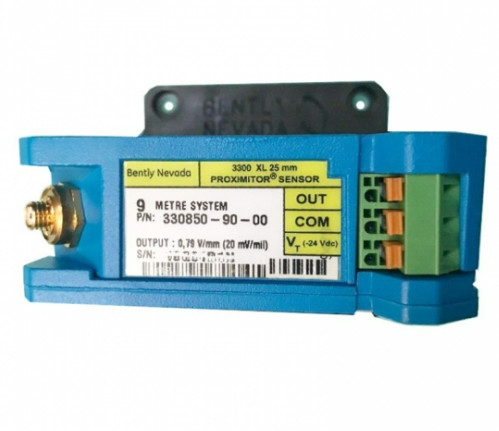

3300 XL 25 mm czujnik zbliżeniowy ma takie same zaawansowane funkcje jak nasze poprzednie czujniki zbliżeniowe 3300 XL.Jego cienka konstrukcja pozwala na montaż w wysokiej gęstości instalacji DIN-rail lub bardziej tradycyjnej konfiguracji montażu paneliZwiększona odporność RFI/EMI pozwala czujnikowi 3300 XL Proximitor uzyskać europejskie homologacje oznakowania CE bez żadnych szczególnych rozważań dotyczących montażu.Ta odporność RFI zapobiega również systemowi przetwornika od negatywnego wpływu pobliskich sygnałów radiowych o wysokiej częstotliwości. Strefy końcowe SpringLoc na czujniku zbliżania nie wymagają

specjalne narzędzia montażowe i ułatwiają szybsze, wysoce solidne połączenia kablowe.

Informacje o zamówieniurWymagania
