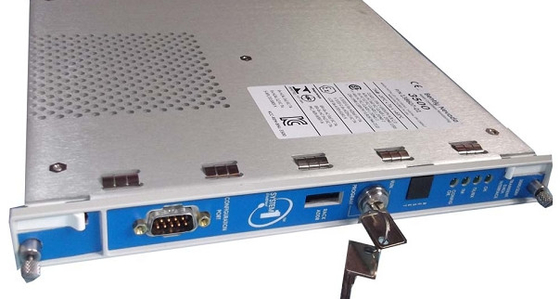

Bently Nevada 3500/22M 138607-01 Standardowy moduł interfejsu danych przejściowych

Bently Nevada3500/22M 138607-01 Standardowy moduł interfejsu danych przejściowych

Szczegóły produktu:

Dodatkowe informacje:

Opis:

3500 Transient Data Interface (TDI) to interfejs między systemem monitorowania 3500 a oprogramowaniem do zarządzania maszynami System 1® firmy Bently Nevada.TDI łączy możliwości modułu 3500/20 Rack Interface Module z możliwościami zbierania danych procesora komunikacyjnego takiego jak TDXnet. TDI działa w gniazdzie RIM stoiska 3500 w połączeniu z monitorami serii M (3500/40M, 3500/42M itp.).) do ciągłego gromadzenia danych o stanie stacjonarnym i przejściowym kształcie fali i przekazywania tych danych za pośrednictwem łącza Ethernet do oprogramowania hostaStatyczne przechwytywanie danych jest standardowym rozwiązaniem TDI, jednak korzystanie z opcjonalnego dysku umożliwiającego obsługę kanału umożliwi również przechwytywanie danych dynamicznych lub przejściowych.TDI dokonał ulepszeń w kilku obszarach w porównaniu z poprzednimi procesorami komunikacyjnymi, oprócz włączenia funkcji procesora komunikacyjnego w rack 3500.

TDI zapewnia pewne funkcje wspólne dla całego stoiska, jednak TDI nie jest częścią krytycznej ścieżki monitorowania i nie ma wpływu na prawidłowe, normalne działanie całego systemu monitorowania.Wymagany jest jeden TDI lub RIM na regałTDI zajmuje tylko jedno miejsce w półce i znajduje się zawsze w polu 1 (obok źródeł zasilania).

W przypadku zastosowań TMR System 3500 wymaga wersji TMR TDI. Oprócz wszystkich standardowych funkcji TDITMR TDI wykonuje również “porównanie kanałów monitorujących”Konfiguracja 3500 TMR wykonuje monitorowanie głosowania przy użyciu ustawień określonych w opcjach monitora.TMR TDI ciągle porównuje wyjścia z trzech (3) redundantnych monitorówJeśli TMR wykryje, że informacje z jednego z tych monitorów nie są już równoważne (w ustawionym procentach) z pozostałymi dwoma,to będzie oznakować monitor jako błąd i umieścić zdarzenie w System Event List.

Używany do umieszczania półki 3500 w trybie ?? RUN?? lub w trybie ?? PROGRAM??. Tryb RUN umożliwia normalną pracę półki i blokuje zmiany konfiguracji.Tryb PROGAM umożliwia normalną pracę regału, a także lokalną lub zdalną konfigurację regałuKlucz można usunąć z regału w dowolnej pozycji, umożliwiając przełącznikowi pozostawanie w pozycji RUN lub PROGRAM.Zablokowanie przełącznika w pozycji RUN umożliwia ograniczenie nieautoryzowanej konfiguracji regałuPrzełącznik blokowania w pozycji PROGRAM pozwala na zdalną konfigurację regału w dowolnym momencie.

Relaj, aby wskazać, kiedy stojak 3500 działa normalnie lub gdy wykryto awarię w stojaku. Użytkownik może wybrać kontakt "OPEN" lub "CLOSED", aby ogłosić stan "NOT OK".Ten przekaźnik zawsze działa w normalnym napięciu.

Ten dysk jest używany do umożliwienia liczby kanałów danych dynamicznych, które TDI obsługuje; dane dynamiczne odnoszą się do możliwości zbierania form fal.Punkty w stanie stałym to kanały, które zbierają dane o formie fali albo z powodu polecenia oprogramowania, albo z powodu zdarzenia alarmowego, a zatem obsługuje wartości bieżące, planowane przechwytywanie form fali i przechwytywanie danych alarmowych.Punkty przejściowe zapewniają całą funkcję punktu stanu stałego z dodatkowymi możliwościami zbierania formy fali ze względu na zmiany parametrów, takie jak prędkość maszyny.
