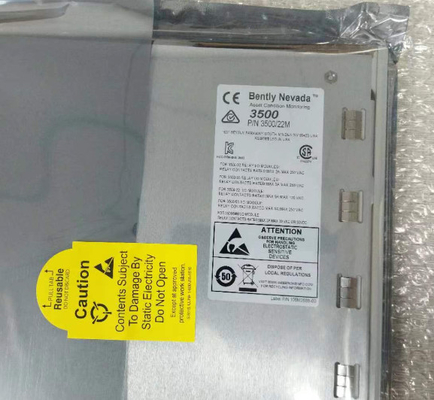

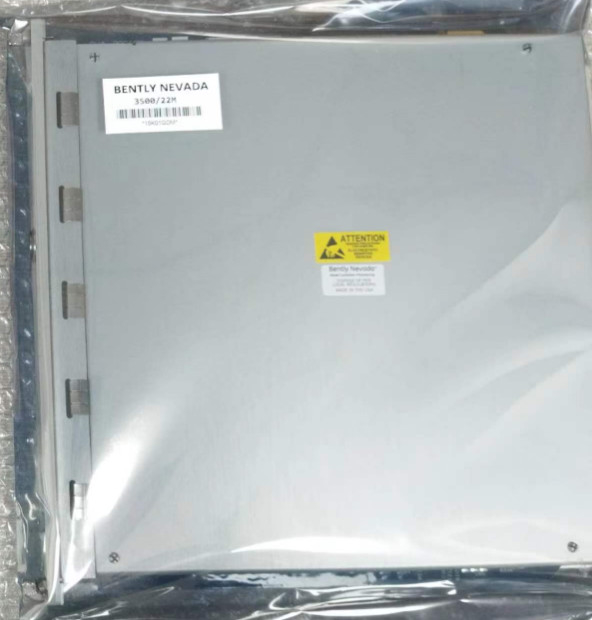

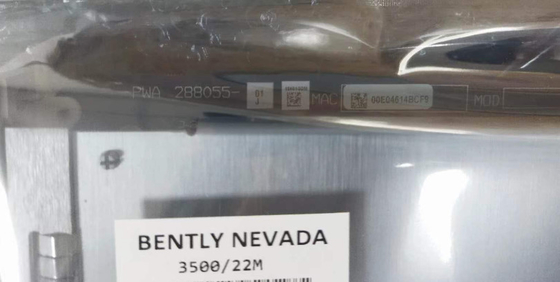

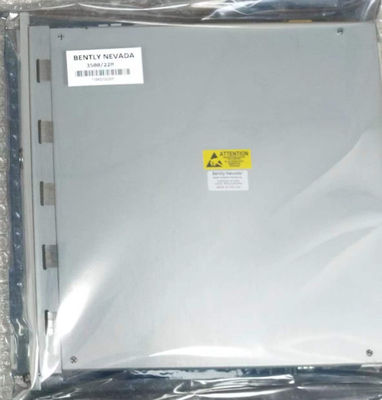

Bently Nevada 3500/22M 288055-01 Moduł interfejsu danych przejściowych

Bently Nevada3500/22M 288055-01 Moduł interfejsu transient data

Szczegóły produktu:

Dodatkowe informacje:

Opis:

The 3500/22M Transient Data Interface (TDI) is the interface between the 3500 monitoring system and compatible software (System 1 Condition Monitoring and Diagnostic software and 3500 System Configuration software)TDI łączy funkcję modułu 3500/20 Rack Interface Module (RIM) z zdolnością zbierania danych procesora komunikacyjnego takiego jak TDXnet.

TDI znajduje się w szczelinie przyległej do zasilaczy zestawu 3500 i łączy się z monitorami serii M (3500/40M, 3500/42M itd.).) do ciągłego zbierania danych dynamicznych (formy fal) w stanie stacjonarnym i przejściowym i przekazywania tych danych za pośrednictwem łącza Ethernet do oprogramowania hosta. Aby uzyskać więcej informacji, patrz sekcja Kompatybilność na końcu niniejszego dokumentu.

Możliwość przechwytywania danych statycznych jest standardową funkcją TDI. Jednakże opcjonalny dysk umożliwiający przechwytywanie kanałów umożliwi TDI przechwytywanie dynamicznych i wysokiej rozdzielczości danych przemijających.TDI zawiera funkcję procesora łączności w rackie 3500.

Chociaż TDI zapewnia pewne funkcje wspólne dla całego regału, nie jest on częścią krytycznej ścieżki monitorowania i nie ma wpływu na właściwe,prawidłowe działanie całego systemu monitorowania automatycznej ochrony maszynKażdy rack 3500 wymaga jednego TDI lub RIM, który zawsze zajmuje miejsce 1 (obok źródeł zasilania).
