EA403 913-403-000-012 System pomiaru bliskości umożliwia bezkontaktowe pomiary względnego przesunięcia

EA403 913-403-000-012System pomiaru bliskości umożliwia bezkontaktowe pomiary względnego przemieszczenia

Szczegóły produktu:

Dodatkowe informacje:

Opis:

System opiera się wokół bezstykowego czujnika TQ403 i klimatyzatora sygnału IQS450.System wytwarza napięcie lub prąd proporcjonalny do odległości między końcem przetwornika a celem, np. wał maszynowy.

Aktywną częścią przetwornika jest cewka drutu, która jest formowana wewnątrz końcówki urządzenia, wykonana z (poliaamido-imidu).we wszystkich przypadkach, być metalowe.

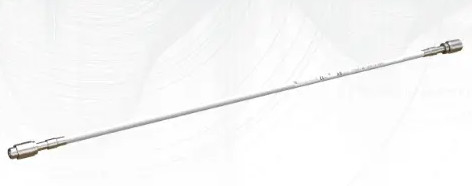

TQ403 posiada zintegrowany kabel koaksjalny, zakończony miniaturowym samoblokowym złączem koaksjalnym.Można zamówić różne długości kabli (integralne i przedłużające).

Przełącznik TQ403 można dopasować do jednego kabla rozszerzającego EA403 w celu skutecznego wydłużenia przedniej części.dostępne są skrzynki łącznikowe i osłony łączeniowe do ochrony mechanicznej i środowiskowej połączenia między kablami integracyjnymi i przedłużającymi.

Systemy pomiaru bliskości oparte na TQ4xx mogą być zasilane przez powiązane systemy monitorowania maszyn, takie jak moduły (karty) lub moduły, lub przez inne źródło zasilania.

Kondycjoner sygnału IQS450 zawiera modulator/demodulator wysokiej częstotliwości, który dostarcza sygnał napędowy do przetwornika.To generuje niezbędne pole elektromagnetyczne używane do pomiaru lukObwody klimatyzatora są wykonane z wysokiej jakości komponentów i są zamontowane w wytłaczaniu aluminiowym.
