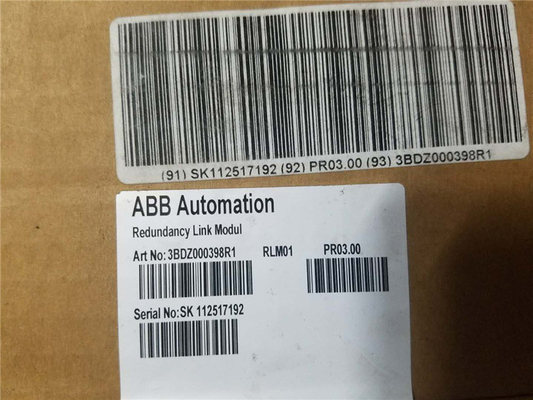

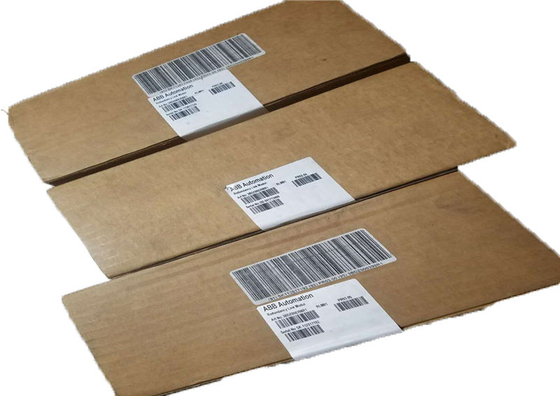

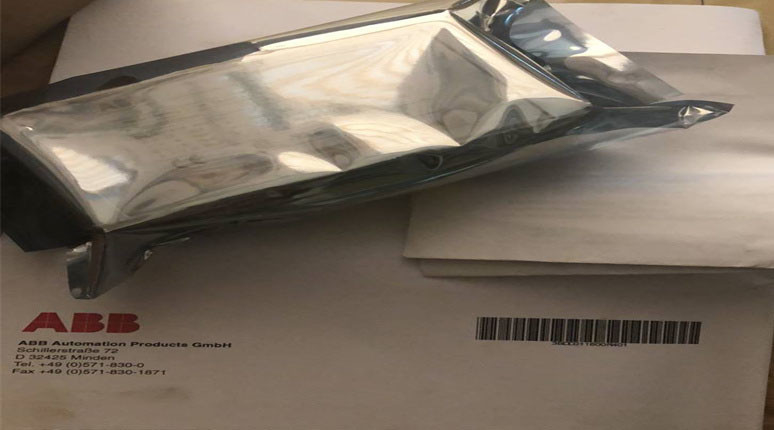

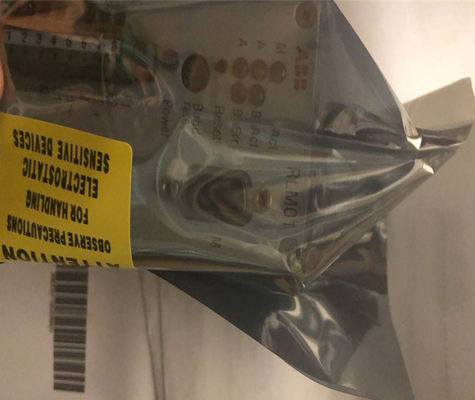

ABB RLM01 3BDZ000398R1 Moduł łącza redundancyjnego PROFIBUS RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS Redundancy Link Module Advant 800xA

Szczegóły produktu:

Dodatkowe informacje:


Opis:

Urządzenia terenowe wyposażone tylko w pojedynczy interfejs PROFIBUS DP mogą być zintegrowane z redundantną siecią PROFIBUS za pomocą modułu Redundancy Link Module RLM01.przekształca dwie redundantne linie w jedną linię PROFIBUS DP lub odwrotnieRLM01 wzmacnia formę sygnału i amplitudę przychodzących danych oraz monitoruje aktywność i stan błędów wszystkich trzech linii.

Moduł RLM01 może być umieszczony bezpośrednio obok mastera, przed segmentem autobusu z kilkoma niewolnikami lub przed pojedynczym niewolnikiem.Kilka stacji PROFIBUS z redundantnymi sprzęgami może być podłączonych bezpośrednio do PROFIBUS, który został redundantny przez RLM01. Stacje z jednym tylko interfejsem mogą być umieszczone na linii A lub linii B. Każdy interfejs RLM01 PROFIBUS może obsługiwać do 31 stacji PROFIBUS.

Redundancja linii:
Moduł wzmacnia formę sygnału i amplitudę odbieranych danych oraz monitoruje wszystkie trzy linie pod względem aktywności i usterek.Wszelkie wykryte usterki są wskazywane za pomocą diody LED na przednim paneluDo celów diagnostycznych dostępne są odpowiednie wiadomości, które można odbierać na 8-polarnej linii końcowej.

Połączenie redundantnych linii:
Dane, które najpierw trafiają przez linię A lub linię B (patrz diagram powyżej), z prawidłowym początkiem ramy, są przekazywane do połączenia M. Jeśli dane trafiają w tym samym czasie,linia A lub linia B jest wybierana losowoJeśli wykryto błąd na linii A, logika sterowania przechodzi na linię B, która jest nadal dostępna.

Podział nieprzydatnej linii:
Dane przychodzące przez linię M z prawidłowym początkiem kadru przekazywane są równolegle do dwóch pozostałych połączeń, A i B. Jeśli początek kadru jest nieprawidłowy,logika sterowania nie daje żadnych danych w punktach A i B.
W celu zwiększenia dostępności samego RLM 01 można podłączyć nadmierne źródło zasilania o napięciu 24 V prądu stałego.Logika monitorowania sprawdza, czy oba napięcia są dostępne i zgłasza ewentualne usterki.
