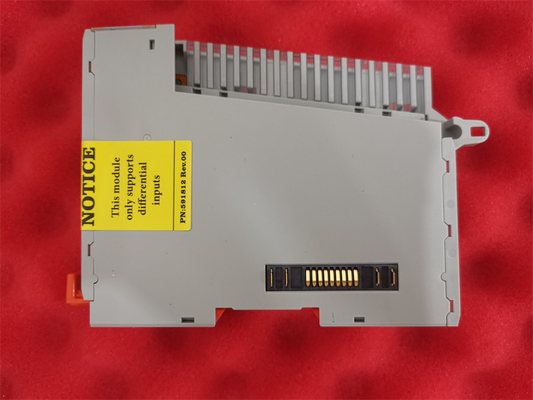

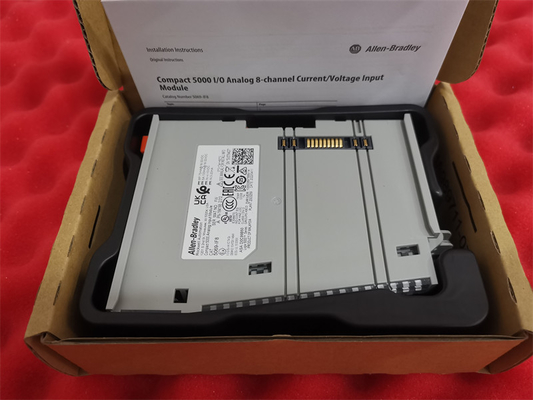

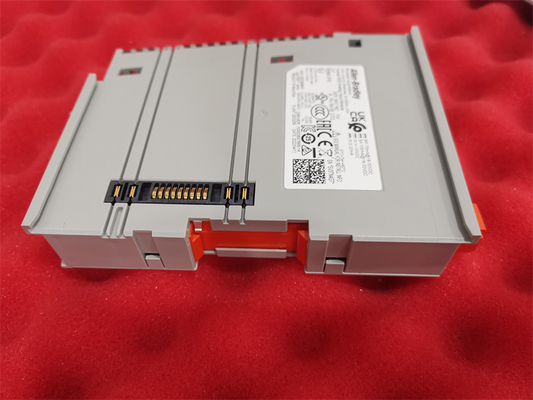

Allen-Bradley 5069-IF8 Moduł ośmiu (8) różnicowych analogowych kanałów wejściowych

Allen-Bradley 5069-IF8 to moduł Compact 5000 I/O. Jest to moduł wejściowy analogowy, który zawiera głównie osiem (8) różniczkowych kanałów wejściowych.0-10VDC i 0-5VDC, podczas gdy zakres sygnału prądu wynosi 0-20 mA i 4-20 mA.

Moduł 5069-IF8 jest zazwyczaj stosowany do łączenia czujników i nadajników analogowych.Konwersja odbywa się za pośrednictwem 24-bitowego konwertera cyfrowego (ADC)Konwertowane dane są zapisywane w formacie 32-bitowym IEEE. Konwertowane dane cyfrowe mogą być dalej przetwarzane, aby umożliwić alarmowanie danych na pokładzie,Skalowanie do jednostek inżynieryjnych i pobieranie próbek kanałów w czasie rzeczywistym.

Moduł ten ma czas skanowania 625 μs na kanał i 2,5 ms na grupę. 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Te ustawienia filtrów są zazwyczaj używane do linearyzacji danych, zwłaszcza danych wejściowych, które są nieregularne i szybko się zmieniają w krótkim czasie. Dodatkowo moduł ten jest kompatybilny do użytku z terminem HART (Highway Adressable Remote Transducer). Użytkownik musi tylko dodać 250?rezystor do pętli prądu dla zgodności nadajnika HARTModuł ten posiada wbudowaną ochronę przed nad napięciem i wykrywanie otwartego obwodu.< 2 s dla napięcia i zakresu 4...20 mA, < 2 s.

Napięcie wspólnego trybu kanału do kanału tego modułu wynosi +/- 10 V.Dostarcza się go również z maksymalną ochroną przed nad napięciem +/- 30 V prądu stałego zarówno w trybie napięcia, jak i prądu oraz z maksymalną ochroną przed nadprądem +/- 30 mA w trybie prąduTen napęd jest wyposażony w 8 żółtych/czerwonych wskaźników I/O LED i 1 zielony/czerwony wskaźnik LED modułu, wykorzystuje obudowę otwartego typu i jest kalibrowany fabrycznie.Moc MOD lub moc modułu przycisku tego modułu ma zakres napięcia i zakres napięcia przejściowego 18-32V DC dla obu zakresów, maksymalny prąd wynosi 75 mA, a maksymalny prąd nominalny 9,55 mA. Moduł 5069-IF8 posiada czujnik aktuatora (SA) zasilający zakres napięcia 18-32V DC,zakres napięcia przejściowego wynosi 0-32V DC, maksymalny prąd mocy pola wynosi 100 mA, a maksymalny prąd nominalny modułu wynosi 9,95 A. Jego maksymalne rozpraszanie mocy wynosi 2,1 W w trybie napięcia i 2,4 W w trybie prądu,podczas gdy maksymalne rozpraszanie cieplne wynosi 7.2 BTU/godzinę w trybie napięcia i 8,2 BTU/godzinę w trybie prądu.
