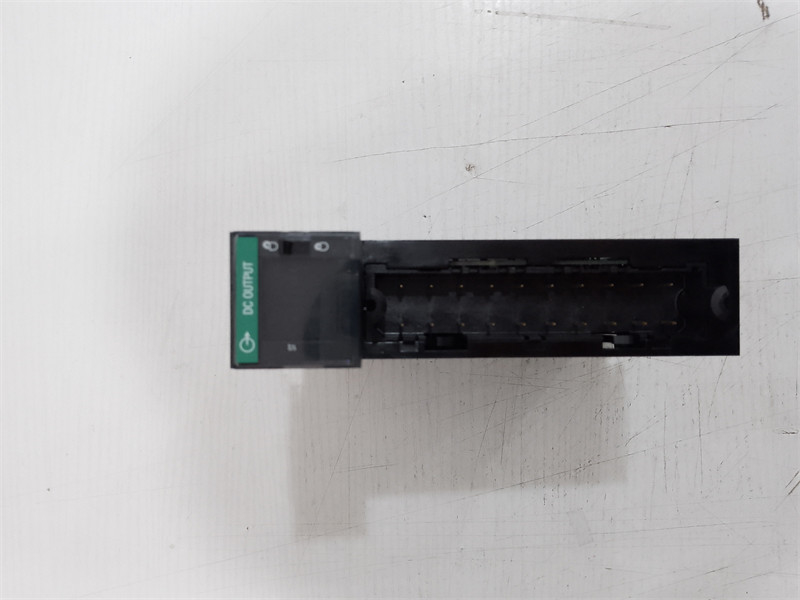

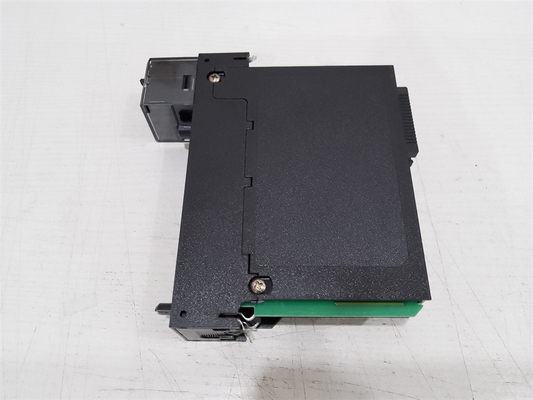

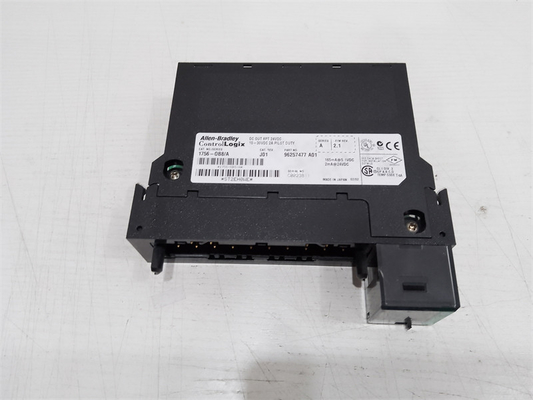

Allen-Bradley 1756-OB8 ControlLogix Cyfrowy moduł wyjść DC 8 24VDC

Allen-Bradley 1756-OB8 to moduł dyskretnego wyjścia ControlLogix.Jest używany do zasilania ładunków elektrycznych, które działają w napięciach prądu stałego, a także ładunków prądu przemiennego, używane z układem wstawienniczym.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleJest kompatybilny, działając jako lokalny komponent I/O lub jako część rozproszonego systemu I/O.Może być zainstalowany na dowolnym dostępnym podwoziu 1756-ControlLogix i działać wzdłuż standardowych lub modułów zasilania.

1756-OB8 ma zasięg prądu 165 mA przy 5.1 VDC i 2 mA przy 24 VDC, podczas gdy całkowita moc jest 0,89 W i rozpraszanie mocy 2,5 W @ 60 ° C (140 ° F) i rozpraszanie cieplne 8.53 BTU/h. Każdy kanał tego modułu wyjściowego może dostarczać maksymalnie 2 ampere @ 60 °C (140 °F) i 8 ampere @ 60 °C (140 °F) na moduł.

Moduł ten wykorzystuje wyjmowany blok końcowy (RTB) do podłączenia każdego kanału modułu do obciążeń elektrycznych.Kompatybilne RTB to 1756-TBNH i 1756-TBSH, podczas gdy odpowiednie klawisze RTB są zdefiniowane przez użytkownika, mechaniczne klawisze.

Jest on wprowadzany w konfiguracji sprzętowej, gdzie parametry i właściwości modułu mogą być dalej modyfikowane/ Niektóre z tych parametrów to Request Packet Interval (RPI), czas filtracji,Inhibicja modułu i wiele innych.

Moduł ten wykorzystuje usunięty blok końcowy (RTB), który może być 1756-TBNH lub 1756-TBSH (20 pinów RTB).Optymalizacja wyłącznie słuchowa, dane wyjściowe, dane wyjściowe tylko słuchające i dane wyjściowe zaplanowane.

Moduł 1756-OB8 ma kategorię napięcia 12/24 woltów źródła prądu stałego i zakres pracy od 10 do 30 woltów prądu stałego.,z maksymalnym rozpraszaniem 2,5 W w temperaturze 60 stopni Celsjusza i rozpraszaniem cieplnym 8,53 BTU/h.Maksymalny prąd wycieku w stanie wyłączonym tego modułu wynosi 1 mA na punkt i w trakcie prądu w stanie włączonym, ma maksymalny spadek napięcia 1,2 V prądu stałego w temperaturze 2 A. Ma również maksymalny prąd 2 A na punkt w temperaturze 60 stopni Celsjusza i maksymalny prąd 8 A w temperaturze 60 stopni Celsjusza na moduł.Jego napięcie prądu na punkt wynosi 4 A przez 10 ms każdy, który jest powtarzalny co 1 s w 60 stopni Celsjusza i jego minimalny prąd obciążenia jest 2 mA na punkt. Napęd izolacyjny modułu jest ciągły w napięciu 250 V. Moduł ten pozwala również na modyfikację stanu w trybie awarii na punkt i stanu w trybie programu na punkt.Wybór dla obu jest Trzymaj ostatnie państwo, włączony lub wyłączony, z ustawieniem "OFF" jako domyślne. Zakres temperatur dla modułu 1756-OB8 wynosi od 0 do 60 stopni Celsjusza podczas pracy i od -40 do 85 stopni Celsjusza podczas pracy.Posiada również maksymalną temperaturę powietrza 60 stopni Celsjusza i wilgotność względną nie kondensującą się od 5% do 95%.
