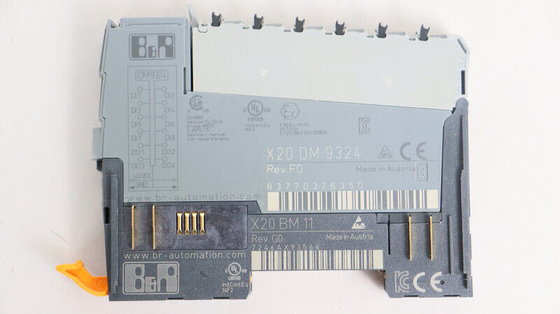

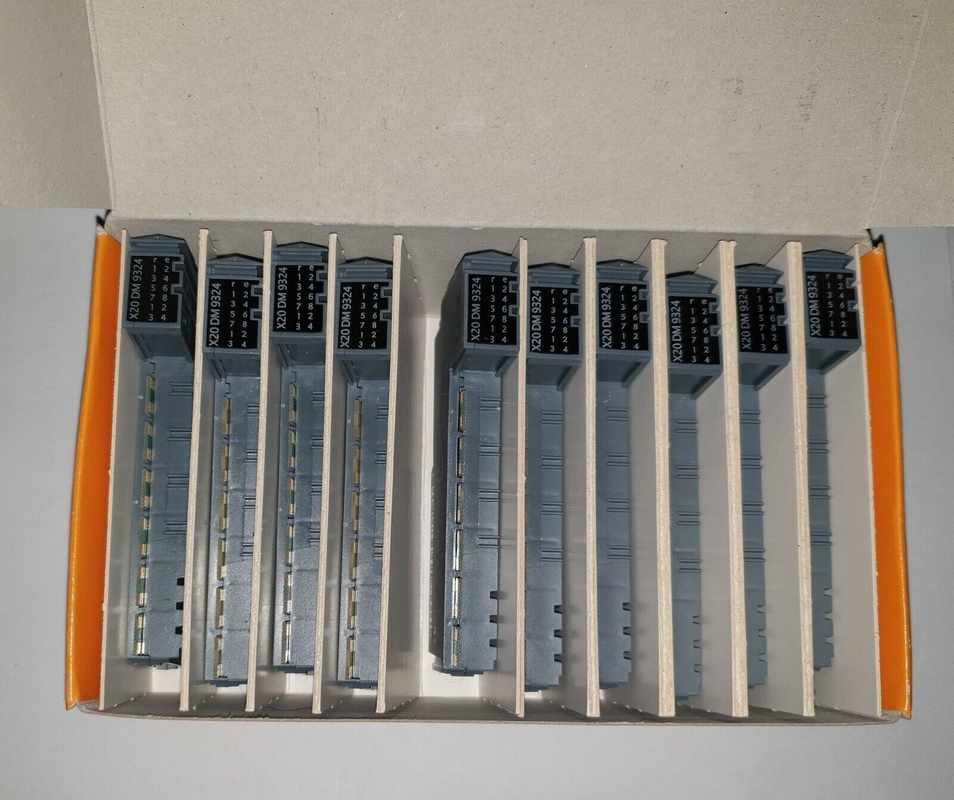

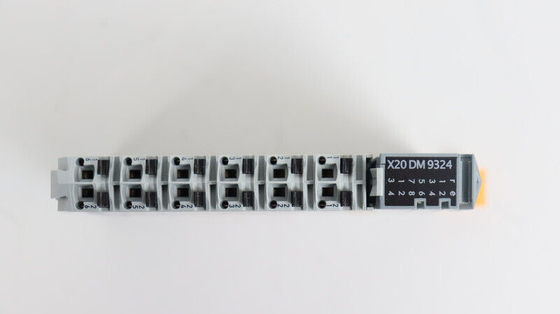

X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami

X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami

  • X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami
  • X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami
  • X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami
X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami
Szczegóły Produktu:
Miejsce pochodzenia: Austria
Nazwa handlowa: B&R
Orzecznictwo: CE
Numer modelu: X20DM9324
Zapłata:
Minimalne zamówienie: 1EA
Cena: USD
Szczegóły pakowania: Oryginał
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 10EA
Kontakt
Szczegółowy opis produktu
Nazwa produktu: B&R Model produktu: X20DM9324
Rodzaj produktu: Moduł we/wy Kod identyfikacyjny: 0x20B9
Wewnętrzne wejścia/wyjścia: 0,5 W Certyfikaty: CE
Napięcie nominalne: 24 V prądu stałego Gwarancja: 1 rok
Podkreślić:

X20DM9324

,

X20 B&R Automation Plc

,

X20DM9324 cyfrowy moduł mieszany

X20DM9324 B&R Automation Plc X20 SYSTEM Cyfrowy moduł mieszany z 8 wejściami i 4 wyjściami 0



NUMER MATERIAŁU:

X20DM9324

OPIS:
  • 8 wejść cyfrowych, złącza typu sink
  • 4 wyjścia cyfrowe, złącza źródłowe
  • Połączenia 1-przewodowe
  • Konfigurowalny programowy filtr wejściowy dla całego modułu
  • Zintegrowana ochrona wyjścia

Moduł ten wyposażony jest w 8 wejść i 4 wyjścia do połączeń 1-wire.Wejścia są przeznaczone do połączeń typu sink, wyjścia do połączeń typu source.



Krótki opis
Moduł we/wy 8 wejść cyfrowych 24 VDC dla połączeń 1-wire, 4 wyjścia cyfrowe 24 VDC dla połączeń 1-wire
Informacje ogólne
Napięcie nominalne 24 V prądu stałego
Kod identyfikacyjny B&R 0x20B9
Wskaźniki stanu Funkcja I/O na kanał, stan pracy, status modułu
Diagnostyka
Uruchomienie/błąd modułu Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wyjścia Tak, za pomocą wskaźnika stanu LED i oprogramowania (stan błędu wyjścia)
Pobór energii
Autobus 0,21 W
Wewnętrzne wejścia/wyjścia 0,5 W
Dodatkowe straty mocy powodowane przez elementy wykonawcze (rezystancyjne) [W] +0,21
Certyfikaty
CE Tak
UKCA Tak
ATEX Strefa 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (patrz instrukcja obsługi X20)
FTZÚ ​​09 ATEX 0083X
ul cULus E115267
Przemysłowy sprzęt kontrolny
HazLoc cCSAus 244665
Sprzęt do kontroli procesu
dla niebezpiecznych lokalizacji
Klasa I, Dział 2, Grupy ABCD, T5
EAC Tak
KC Tak
Wejścia cyfrowe
Charakterystyka wejściowa zgodnie z EN 61131-2 Typ 1
Napięcie wejściowe 24 V prądu stałego -15% / +20%
Prąd wejściowy przy 24 VDC Typ.3,75 mA
Obwód wejściowy Zlew
Filtr wejściowy
Sprzęt komputerowy ≤100 µs
Oprogramowanie Domyślnie 1 ms, konfigurowalne w zakresie od 0 do 25 ms w krokach co 0,2 ms
Rodzaj połączenia Połączenia 1-przewodowe
Rezystancja wejściowa Typ.6,4 kΩ
Próg przełączania
Niski <5 V prądu stałego
Wysoki >15 V prądu stałego
Napięcie izolacji między kanałem a szyną 500 Vefekt
Wyjścia cyfrowe
Wariant Pozyskiwanie prądu FET
Napięcie przełączania 24 V prądu stałego -15% / +20%
Znamionowy prąd wyjściowy 0,5 A
Całkowity prąd znamionowy 2A
Rodzaj połączenia Połączenia 1-przewodowe
Obwód wyjściowy Źródło
Ochrona wyjścia Wyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość „Prąd szczytowy zwarcia”)
Wewnętrzna dioda gasząca do przełączania obciążeń indukcyjnych (patrz rozdział „Przełączanie obciążeń indukcyjnych”)
Stan diagnostyczny Monitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu, gdy wyjście jest wyłączone 5µA
RDS (wł.) 210 mΩ
Szczytowy prąd zwarciowy <12 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego Około.10 ms (w zależności od temperatury modułu)
Opóźnienie przełączania
0 → 1 <300 µs
1 → 0 <300 µs
Częstotliwość przełączania
Obciążenie rezystancyjne Maks.500Hz
Obciążenie indukcyjne Patrz rozdział „Przełączanie obciążeń indukcyjnych”.
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych Typ.50 V prądu stałego
Napięcie izolacji między kanałem a szyną 500 Vefekt
Właściwości elektryczne
Izolacja elektryczna Kanał odizolowany od autobusu
Kanał nie jest odizolowany od kanału
Warunki pracy
Orientacja montażu
Poziomy Tak
Pionowy Tak
Wysokość instalacji nad poziomem morza
0 do 2000 m Bez limitu
>2000m Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony zgodnie z EN 60529 IP20
Warunki otoczenia
Temperatura
Operacja
Pozioma orientacja montażu -25 do 60°C
Pionowa orientacja montażu -25 do 50°C
Obniżanie wartości znamionowych -
Składowanie -40 do 85°C
Transport -40 do 85°C
Wilgotność względna
Operacja 5 do 95%, bez kondensacji
Składowanie 5 do 95%, bez kondensacji
Transport 5 do 95%, bez kondensacji
Właściwości mechaniczne
Notatka 1x listwę zaciskową X20TB12 należy zamówić oddzielnie.
1x moduł magistrali X20BM11 należy zamówić oddzielnie.
Poziom 12,5+0,2mm
