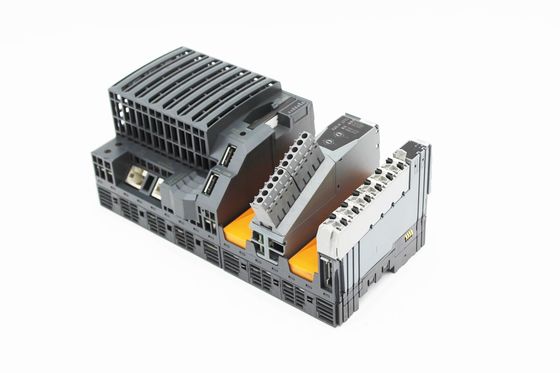

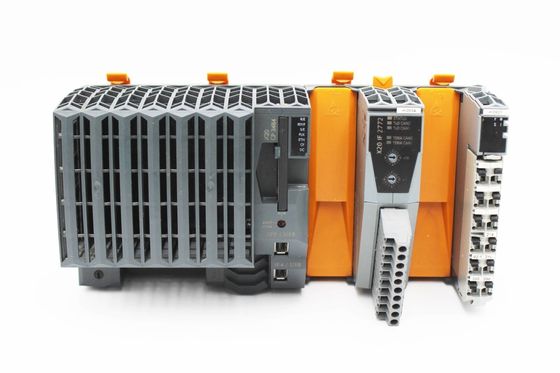

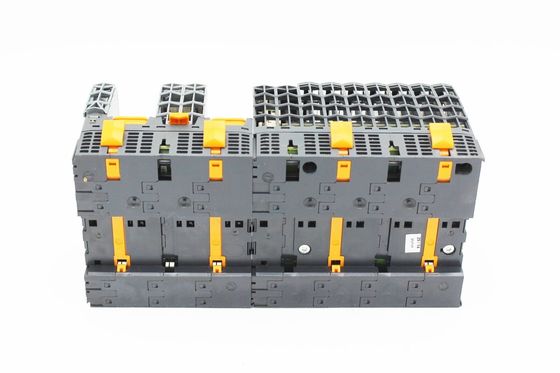

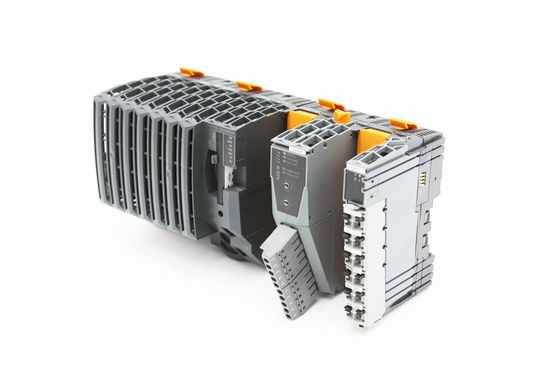

Name: X20CP3484 B&R X20 SYSTEM MODUŁ CPU PLC Wydajność Intel Celeron 266 z dodatkowym procesorem I/O
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP3484
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20CP3484 B&R X20 SYSTEM MODUŁ CPU PLC Wydajność Intel Celeron 266 z dodatkowym procesorem I/O

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20CP3484

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	oryginał
Czas dostawy:	3-5 dni
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20CP3484
Rodzaj produktu:	Moduł procesora	Kod identyfikacyjny:	0x23A6
Wewnętrzne we/wy:	0,6 W	Napięcie wejściowe:	24 V DC -15% / +20%
Wymiary:	2009985mm	Gwarancja:	1 rok
Podkreślić:	B&R X20 SYSTEM MODUŁ PROCESORA PLC , X20CP3484 B&R , B&R X20 MODUŁ PROCESORA PLC

X20CP3484 B&R X20 SYSTEM MODUŁ CPU PLC Wydajność Intel Celeron 266 z dodatkowym procesorem I/O

NUMER MATERIAŁU:

X20CP3484

OPIS:

Wydajność Intel Celeron 266 z dodatkowym procesorem I/O
Wbudowana karta Ethernet, POWERLINK i USB
3 gniazda do rozbudowy interfejsu modułowego
CompactFlash jako wymienna pamięć aplikacji
Bez wentylatora
Niezwykle kompaktowy

X20CP3484 to najmniejszy procesor z procesorem Celeron dla systemu X20.Jednak jego najkrótszy czas cyklu wynoszący 800 µs nadal pokazuje jego moc.Podstawowe cechy są takie same jak w przypadku większych typów.

Ethernet i USB są na pokładzie.Dodatkowo procesor posiada połączenie POWERLINK do komunikacji w czasie rzeczywistym.Istnieją również trzy wielofunkcyjne gniazda na dodatkowe moduły interfejsów.

Modele procesorów X20CP3484 i X20CP3484-1 różnią się tylko rozmiarem pamięci SDRAM.

Krótki opis

Interfejsy	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Moduł systemowy	procesor

Informacje ogólne

Kod identyfikacyjny B&R	0x23A6
Chłodzenie	Bez wentylatora
Wskaźniki stanu	Funkcja procesora, nadmierna temperatura, Ethernet, POWERLINK, CompactFlash, bateria
Diagnostyka
Bateria	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Funkcja procesora	Tak, za pomocą wskaźnika stanu LED
CompactFlash	Tak, za pomocą wskaźnika stanu LED
Ethernet	Tak, za pomocą wskaźnika stanu LED
POWERLINK	Tak, za pomocą wskaźnika stanu LED
Powyżej temperatury	Tak, za pomocą wskaźnika stanu LED
Diagnostyka - Wentylator	-
Wspierać się
Wsparcie ACOPOS	TAk
Obsługa komponentów wizualnych	TAk
Pobór mocy bez karty pamięci, modułu interfejsu i USB	10,5 W
Wewnętrzny pobór mocy X2X Link i zasilacz I/O
Autobus	1,42 W
Wewnętrzne we/wy	0,6 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Izolacja elektryczna
JEŻELI1 - JEŻELI2	TAk
IF1 - IF3	TAk
IF1 - IF4	Nie
IF1 - IF5	Nie
IF1 - IF6	TAk
IF2 - IF4	TAk
IF2 - IF5	TAk
IF3 - IF4	TAk
IF3 - IF5	TAk
IF4 - IF5	Nie
IF4 - IF6	TAk
IF5 - IF6	TAk
PLC - IF1	Nie
PLC - IF2	TAk
PLC - IF3	TAk
PLC - IF4	Nie
PLC - IF5	Nie
PLC - IF6	TAk
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	Temperatura:B(0-55°C) Wilgotność:B(do 100%) Wibracja:B(4g) EMC:B(most i pokład otwarty)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Zasilacz procesora i X2X Link

Napięcie wejściowe	24 V DC -15% / +20%
Prąd wejściowy	Maks.2,2
Bezpiecznik	Zintegrowany, nie można go wymienić
Ochrona przed odwrotną polaryzacją	TAk

Wyjście zasilania X2X Link

Znamionowa moc wyjściowa	7 W
Połączenie równoległe	TAk
Praca nadmiarowa	TAk

Wejście zasilania I/O

Napięcie wejściowe	24 V DC -15% / +20%
Bezpiecznik	Wymagany bezpiecznik sieciowy: Max.10 A, zwłoczny

Wyjście zasilania I/O

Znamionowe napięcie wyjściowe	24 V DC
Dopuszczalne obciążenie styku	10 A

Zasilanie - Informacje ogólne

Wskaźniki stanu	Przeciążenie, stan pracy, stan modułu, transfer danych RS232
Diagnostyka
Transfer danych RS232	Tak, za pomocą wskaźnika stanu LED
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Przeciążać	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Izolacja elektryczna
Zasilanie I/O - Zasilanie I/O	Nie
Zasilanie CPU/X2X Link — Zasilanie CPU/X2X Link	TAk

Kontroler

Gniazdo CompactFlash	1
Zegar czasu rzeczywistego	Nieulotny, rozdzielczość 1 s, dokładność od -20 do 20 ppm przy 25°C
FPU	TAk
Edytor
Rodzaj	Celeron 266 (kompatybilny)
Pamięć podręczna L2	-
Pamięć podręczna L1 dla danych i kodu programu	2x 16 kB
Zintegrowany procesor we/wy	Przetwarza punkty danych I/O w tle
Modułowe gniazda interfejsu	3
Zmienne remanentne	Maks.64 kB
Najkrótszy czas cyklu klasy zadań	800 µs
Typowy czas cyklu instrukcji	0,007 µs
Buforowanie danych
Monitorowanie baterii	TAk
Bateria litowa	Co najmniej 3 lata
Pamięć standardowa
Baran	32 MB pamięci SDRAM
Pamięć RAM użytkownika	1 MB pamięci SRAM

Interfejsy

Interfejs IF1
Rodzaj	RS232
Wariant	Połączenie przez 12-pinową listwę zaciskową TB12
Szybkość transmisji	Maks.115,2 kb/s
Interfejs IF2
Rodzaj	Ethernet
Wariant	Ekranowany RJ45
Długość linii	Maks.100 m między 2 stacjami (długość segmentu)
Szybkość transmisji	10/100 Mb/s
Interfejs IF3
Fieldbus	POWERLINK V1/V2
Rodzaj	100BASE-T (ANSI/IEEE 802.3)
Wariant	Ekranowany RJ45
Długość linii	Maks.100 m między 2 stacjami (długość segmentu)
Szybkość transmisji	100 Mb/s
Interfejs IF4
Rodzaj	USB 1.1
Wariant	Typ A
Maks.prąd wyjściowy	0,5 A
Interfejs IF5
Rodzaj	USB 1.1
Wariant	Typ A
Maks.prąd wyjściowy	0,5 A
Interfejs IF6
Rodzaj	Mistrz łącza X2X
Ilość	1

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m²	Bez limitu
>2000 m²	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	0 do 55°C
Pionowa orientacja montażu	0 do 50°C
Derating	-
Magazynowanie	-25 do 70°C
Transport	-25 do 70°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów pamięć aplikacji (CompactFlash) osobno W zestawie bateria zapasowa Pokrywa końcowa X20 (prawa) w zestawie 12-pinowa listwa zaciskowa X20 w zestawie W zestawie osłony gniazd modułów interfejsu
Wymiary
Szerokość	200 mm
Wzrost	99 mm
Głębokość	85 mm
