X67BC8321.L12 B&R X67 SYSTEM Kontroler magistrali POWERLINK V1/V2 Sterowany węzeł

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	CE
Numer modelu:	X67BC8321.L12

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	Oryginał
Czas dostawy:	3-5 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Marka produktu:	B&R	Model produktu:	X67BC8321.L12
Rodzaj produktu:	Kontroler magistrali	Wejścia wyjścia:	16 kanałów cyfrowych
Zasilanie we/wy:	24 V DC	Wymiary:	5315542mm
Waga:	350g	Gwarancja:	1 rok
Podkreślić:	X67BC8321.L12 , system B&R X67

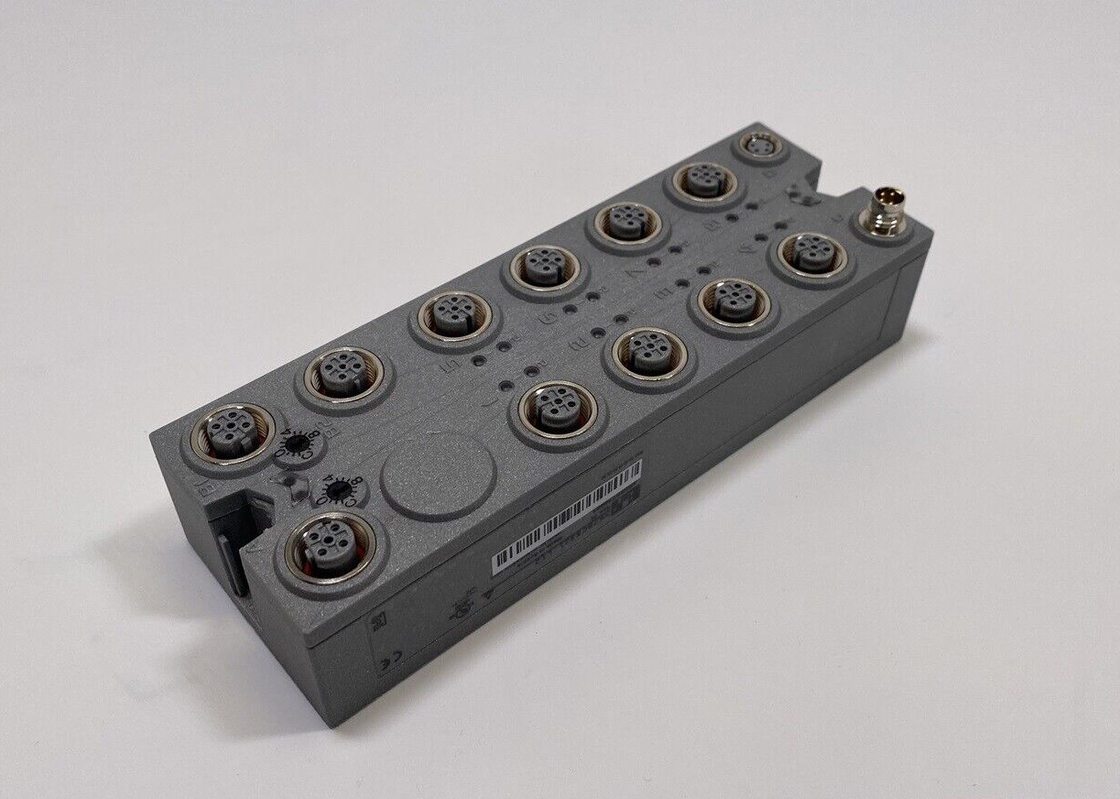

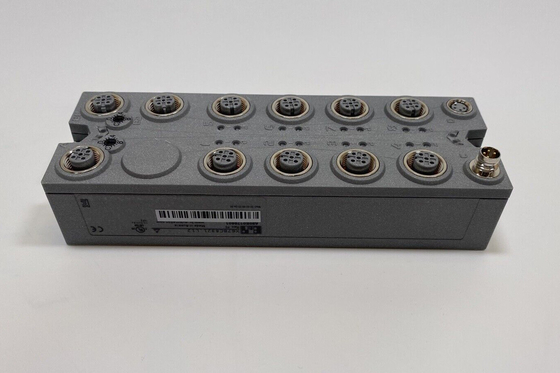

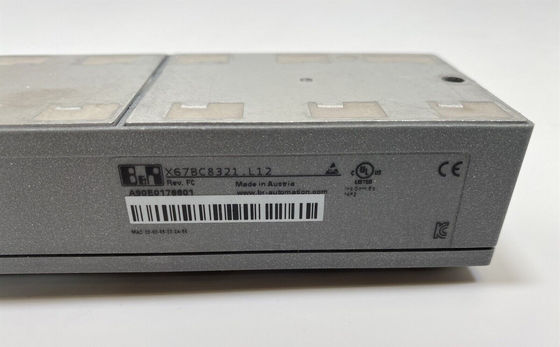

X67BC8321.L12 B&R X67 SYSTEM Kontroler magistrali POWERLINK (V1/V2) Sterowany węzeł

X67BC8321.L12 B&R X67 SYSTEM Kontroler magistrali POWERLINK V1/V2 Sterowany węzeł 0

NUMER MATERIAŁU:

X67BC8321.L12

OPIS:

POWERLINK
16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
Połączenia M12
Zintegrowany koncentrator do wydajnego okablowania
Konfiguracja wejść/wyjść i aktualizacja oprogramowania sprzętowego za pośrednictwem magistrali komunikacyjnej
Zintegrowane połączenie z lokalnym rozszerzeniem przez X2X Link dla maksymalnie 250 dodatkowych modułów
Konfigurowalny cykl I/O (od 200 ms)

Kontroler magistrali umożliwia podłączenie węzłów X2X Link I/O do POWERLINK.Możliwa jest również obsługa cyklu X2X Link synchronicznie 1:1 lub synchronicznie z POWERLINK za pomocą preskalera.

Dodatkowe węzły X2X Link I/O (moduły X67 lub inne moduły oparte na X2X Link) można podłączyć za pomocą zintegrowanego połączenia X2X Link.Mechanicznie POWERLINK jest podłączony za pomocą standardowego złącza M12 Ethernet o stopniu ochrony IP67 z kodowaniem D.

POWERLINK to standardowy protokół Fast Ethernet wyposażony w twardą charakterystykę czasu rzeczywistego.Grupa standaryzacyjna POWERLINK (EPSG) zapewnia, że standard pozostaje otwarty i jest stale rozwijany:www.ethernet-powerlink.org.

Krótki opis

Sterownik magistrali	Węzeł kontrolowany przez POWERLINK (V1/V2).

Informacje ogólne

Wejścia wyjścia	16 kanałów cyfrowych, konfigurowalnych programowo jako wejścia lub wyjścia, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a szyną	500 Vefekt
Napięcie nominalne	24 V prądu stałego
Kod identyfikacyjny B&R
Sterownik magistrali	0xA90E
Wewnętrzny moduł we/wy	0x1A1D
Zasilanie czujnika/siłownika	Prąd sumujący 0,5 A
Wskaźniki stanu	Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Diagnostyka
Wyjścia	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Zasilanie wejść/wyjść	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Rodzaj połączenia
Fieldbus	M12, kodowanie D
Łącze X2X	M12, kodowanie B
Wejścia wyjścia	8x M12, kodowanie A
Zasilanie wejść/wyjść	M8, 4-stykowe
Moc wyjściowa	Zasilacz 15 W X2X Link do modułów I/O
Pobór energii
Fieldbus	4,2 W
Wewnętrzne wejścia/wyjścia	2,5 W
Zasilacz X2X Link	24,3 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 — maks.60°C TÜV 05 ATEX 7201X
ul	cULus E115267 Przemysłowy sprzęt kontrolny
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dział 2, Grupy ABCD, T5
EAC	TAk
KC	TAk

Interfejsy

Fieldbus	Węzeł kontrolowany przez POWERLINK (V1/V2).
Rodzaj	typ 2
Wariant	2x interfejs M12 (hub), 2x złącze żeńskie na module
Długość linii	Maks.100 m między 2 stacjami (długość odcinka)
Szybkość transmisji	100 Mb/s
Przenosić
Warstwa fizyczna	100BASE-TX
Półdupleks	TAk
Pełny dupleks	Nie
Auto negocjacja	TAk
Auto-MDI/MDIX	TAk
Opóźnienie propagacji koncentratora	0,96 do 1 µs
min.Czas cyklu
Fieldbus	200 μs
Łącze X2X	200 μs
Możliwa synchronizacja między systemami magistrali	TAk

Zasilanie wejść/wyjść

Napięcie nominalne	24 V prądu stałego
Zakres napięcia	18 do 30 V prądu stałego
Zintegrowana ochrona	Ochrona przed odwrotną polaryzacją
Pobór energii
Zasilanie czujnika/siłownika	Maks.12 W

Zasilanie czujnika/siłownika

Napięcie	Zasilanie I/O minus spadek napięcia dla ochrony przeciwzwarciowej
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0,5 A	Maks.2 VDC
Prąd sumujący	Maks.0,5 A
Odporność na zwarcie	TAk

Wejścia cyfrowe

Charakterystyka wejściowa zgodnie z EN 61131-2	Typ 1
Napięcie wejściowe	18 do 30 V prądu stałego
Prąd wejściowy przy 24 VDC	Typ.4mA
Obwód wejściowy	Zlew
Filtr wejściowy
Sprzęt komputerowy	≤10 µs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16)
Oprogramowanie	Domyślnie 0 ms, konfigurowalne w zakresie od 0 do 25 ms w odstępach co 0,2 ms
Rezystancja wejściowa	Typ.6 kΩ
Dodatkowe funkcje	Zliczanie zdarzeń 50 kHz, pomiar bramki
Próg przełączania
Niski	<5 V prądu stałego
Wysoki	>15 V prądu stałego

Liczniki zdarzeń

Ilość	2
Forma sygnału	Impuls prostokątny
Ocena	Każde zbocze ujemne, licznik cykliczny
Częstotliwość wejściowa	Maks.50kHz
Licznik 1	Wejście 1
Licznik 2	Wejście 3
Częstotliwość licznika	Maks.50kHz
Rozmiar licznika	16-bitowy

Pomiar bramki

Ilość	1
Forma sygnału	Impuls prostokątny
Ocena	Krawędź dodatnia — krawędź ujemna
Częstotliwość licznika
Wewnętrzny	48 MHz, 3 MHz, 187,5 kHz
Rozmiar licznika	16-bitowy
Długość przerwy między impulsami	≥100 µs
Długość impulsu	≥20 µs
Obsługiwane wejścia	Wejście 2 lub wejście 4

Wyjścia cyfrowe

Wariant	Pozyskiwanie prądu FET
Napięcie przełączania	Zasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy	0,5 A
Całkowity prąd znamionowy	8 A
Obwód wyjściowy	Źródło
Ochrona wyjścia	Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjściowego
Stan diagnostyczny	Monitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu, gdy wyjście jest wyłączone	5µA
Włączenie po wyłączeniu przeciążeniowym	Około.10 ms (w zależności od temperatury modułu)
Napięcie szczątkowe	<0,3 V przy prądzie znamionowym 0,5 A
Szczytowy prąd zwarciowy	<12 A
Opóźnienie przełączania
0 → 1	<400 µs
1 → 0	<400 µs
Częstotliwość przełączania
Obciążenie rezystancyjne	Maks.100Hz
Obciążenie indukcyjne	Patrz rozdział „Przełączanie obciążeń indukcyjnych”.
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych	50 V prądu stałego

Właściwości elektryczne

Izolacja elektryczna	Magistrala odizolowana od POWERLINK i kanału Kanał nie jest odizolowany od kanału

Warunki pracy

Orientacja montażu
Każdy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m	Bez limitu
>2000m	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony zgodnie z EN 60529	IP67

Warunki otoczenia

Temperatura
Operacja	-25 do 60°C
Obniżanie wartości znamionowych	-
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C

Właściwości mechaniczne

Wymiary
Szerokość	53 mm
Wzrost	155 mm
Głębokość	42 mm
Waga	350 gr
Moment obrotowy dla połączeń
M8	Maks.0,4 Nm
M12	Maks.0,6 Nm
