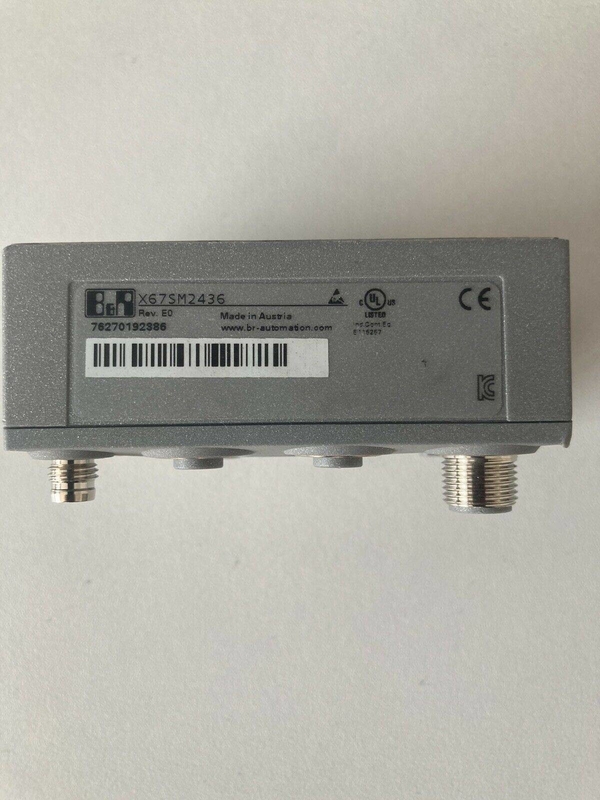

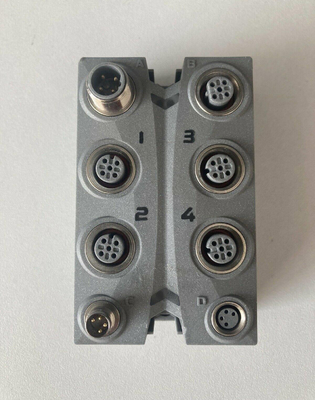

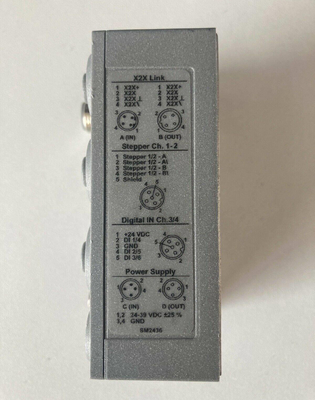

X67SM2436 B&R X67 SYSTEM 2 pełne mostki do sterowania silnikami krokowymi

• 2 silniki krokowe, 24 do38,5 V prądu stałego ±25%,3 A(5 Aszczyt)
• Rozdzielczość wartości bieżącej1%
• Oddzielnie konfigurowalny prąd doładowania, znamionowy i podtrzymujący
• 38,5 kHzCzęstotliwość PWM
• Zintegrowane wykrywanie silnika
• 256 mikrokroków
• Wykrywanie utknięcia
• Pełna integracja z aplikacjami Automation Studio i CNC
• 2x 3 wejścia,24 V prądu stałego, konfigurowalny dla enkoderów inkrementalnych ABR
• Zintegrowane, odporne na zwarcie zasilanie enkodera
• Model funkcyjny 3 („Ramp”) oparty na profilu komunikacyjnym CANopen DS402
• Sygnatura czasowa NetTime: zmiana pozycji, czas wyzwalania

Moduł silnika krokowego służy do sterowania maksymalnie 2 silnikami krokowymi o napięciu znamionowym 24 ton38,5 V prądu stałego ±25%przy prądzie silnika do3 A(5 Aszczyt).

Dodatkowo moduł ten posiada 6 wejść cyfrowych, które można wykorzystać jako wyłączniki krańcowe lub wejścia enkodera.

Dzięki indywidualnemu dopasowaniu prądów cewki silnik jest zasilany tylko takim prądem, jakiego faktycznie potrzebuje.Upraszcza to wybór dostępnych silników i zapobiega niepotrzebnemu nagrzewaniu.Ponieważ ma to wpływ na zużycie energii i obciążenie cieplne, ma to pozytywny wpływ na żywotność całego systemu.Pełną elastyczność uzyskuje się dzięki zastosowaniu niezależnie regulowanych wartości prądu podtrzymania, wzmocnienia i prądu znamionowego.Prąd dla mikrokroków jest automatycznie dostosowywany do skonfigurowanych wartości prądu.

Ogromną pomocą podczas postojów jest system automatycznej identyfikacji silnika.Moduły silników krokowych mogą identyfikować podłączone silniki na podstawie ich charakterystyki cewki i generować sprzężenie zwrotne w postaci wartości analogowej.Umożliwia to wykrycie nie tylko błędów w okablowaniu, ale także błędnych typów silników.Zintegrowany mechanizm wykrywania utknięcia w celu analizy obciążenia silnika.Wykrywanie utknięcia jest definiowane przez konfigurowalny próg.Pozwala to na precyzyjne wykrycie przeciążenia lub zatrzymania silnika w wielu różnych typach zastosowań.
