Name: X20DS1319 B&R X20 SYSTEM I/O Moduł 4 cyfrowe kanały wejściowe
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20DS1319 B&R X20 SYSTEM I/O Moduł 4 cyfrowe kanały wejściowe

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	CE
Numer modelu:	X20DS1319

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	Oryginał
Czas dostawy:	3-5 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Marka produktu:	B&R	Model produktu:	X20DS1319
Rodzaj produktu:	Moduł we/wy	Kod identyfikacyjny:	0x2547
Certyfikaty:	Ce	Wejścia cyfrowe:	24 V DC
Ochrona:	IP20	Gwarancja:	1 rok
Podkreślić:	X20DS1319 SYSTEM B&R X20 , moduł we/wy systemu B&R X20

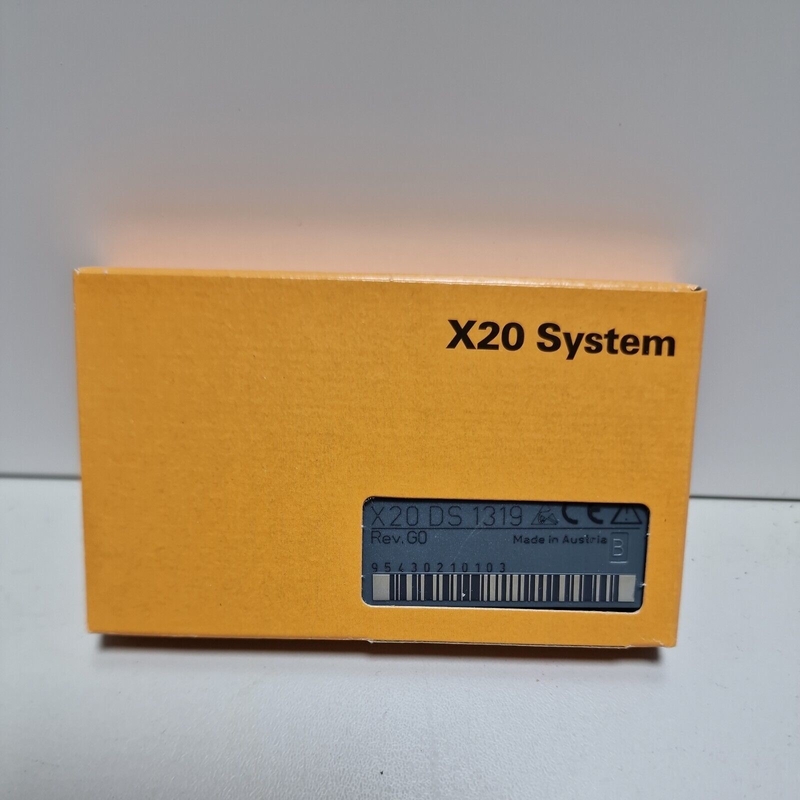

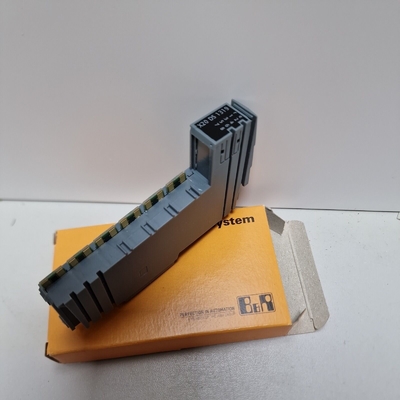

X20DS1319 B&R X20 SYSTEM I/O Moduł 4 cyfrowe kanały wejściowe 0

NUMER MATERIAŁU:

X20DS1319

OPIS:

4 cyfrowe kanały wejściowe
4 kanały cyfrowe, konfigurowalne jako wejścia lub wyjścia
1 para liczników uniwersalnych (2 liczniki zdarzeń, liczniki AB lub liczniki góra/dół)
Generator ruchu liniowego (A/B, kierunek/częstotliwość) z maksymalnie 2 impulsami odniesienia
Enkoder absolutny SSI
Sygnatura czasowa NetTime: dane wejściowe, pozycja docelowa, zmiana pozycji, zmiana krawędzi, zmiana licznika

Ten moduł jest wielofunkcyjnym modułem cyfrowego procesora sygnałowego.Może być używany niezwykle elastycznie do szerokiej gamy zadań obejmujących cyfrowe przetwarzanie sygnału lub generowanie sygnału cyfrowego.Dwie podstawowe przykładowe aplikacje obejmują sterowanie stopniami wyjściowymi krokowego za pomocą sygnałów impulsowych i kierunkowych lub użycie jako emulacji enkodera.W tej aplikacji na przykład przetwornice częstotliwości lub serwosie z funkcją śledzenia prędkości mogą podążać za rzeczywistą lub wirtualną osią główną.

Dodatkową istotną cechą jest zintegrowana funkcja znacznika czasu modułu.Pozwala na przykład na generowanie krzywych ramp licznika praktycznie niezależnie od czasów cyklu magistrali podczas emulacji enkodera.Przekazywana jest tylko docelowa wartość licznika i moment, w którym ma ona zostać osiągnięta.Moduł automatycznie generuje odpowiednie wartości liczników w odpowiednim czasie, z dokładnością do mikrosekund i niezależnie od zegara magistrali.

Krótki opis

Moduł we/wy	4 cyfrowe kanały wejściowe, 4 cyfrowe kanały konfigurowalne jako wejścia lub wyjścia, 1 para liczników uniwersalnych (2 liczniki zdarzeń, licznik AB lub licznik góra/dół), generator ruchu liniowego (A/B, kierunek/częstotliwość) z maksymalnie dwoma impulsami odniesienia , enkoder absolutny SSI, momenty względne lub bezwzględne zboczy wejściowych z rozdzielczością μs, I/O wyzwalane czasowo, I/O oversampling

Informacje ogólne

Kod identyfikacyjny B&R	0x2547
Wskaźniki stanu	Funkcja I/O na kanał, stan pracy, status modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wyjścia	Tak, za pomocą wskaźnika stanu LED
Pobór energii
Autobus	0,01 W
Wewnętrzne wejścia/wyjścia	1,5 W
Dodatkowe straty mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Rodzaj linii sygnałowych	Do wszystkich linii sygnałowych należy stosować przewody ekranowane.
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
ul	cULus E115267 Przemysłowy sprzęt kontrolny
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dział 2, Grupy ABCD, T5
DNV	Temperatura:B(0 - 55°C) Wilgotność:B(do 100%) Wibracja:B(4 gramy) kompatybilność elektromagnetyczna:B(mostek i otwarty pokład)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Generator ruchu liniowego

Ilość	1
Wyjścia enkodera	24 V, asymetryczne (A/B, kierunek/częstotliwość)
Rozmiar licznika	16/32-bitowy

Wejścia cyfrowe

Ilość	4 + 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Napięcie nominalne	24 V prądu stałego
Napięcie wejściowe	24 V prądu stałego -15% / +20%
Prąd wejściowy przy 24 VDC	Około.1,3 mA
Obwód wejściowy	Zlew
Filtr wejściowy
Sprzęt komputerowy	≤2 µs
Oprogramowanie	-
Rezystancja wejściowa	18,4 kΩ
Dodatkowe funkcje	Enkoder absolutny SSI, uniwersalna para liczników, funkcja zatrzasku dla uniwersalnej pary liczników
Częstotliwość wejściowa	100kHz
Próg przełączania
Niski	<5 V prądu stałego
Wysoki	>15 V prądu stałego
Charakterystyki przeciążeniowe zasilania enkodera	Odporny na zwarcie, odporny na przeciążenie
Napięcie izolacji między kanałem a szyną	500 Vefekt

Enkoder absolutny SSI

Ilość	1
Rozmiar licznika	Do 32-bitów w zależności od kodera
Maks.Szybkość transmisji	125 kb/s
Zasilanie enkodera	Moduł wewnętrzny, maks.600 mA
Napięcie nominalne	24 V, asymetryczny

Uniwersalna para liczników

Ilość	1
Tryby pracy	2x licznik zdarzeń, licznik góra/dół, licznik AB
Wejścia enkodera	24 V, asymetryczny
Rozmiar licznika	16/32-bitowy
Częstotliwość wejściowa	Maks.100kHz
Ocena
Licznik AB	4x
Liczniki zdarzeń	2x
Licznik góra/dół	2x
Forma sygnału	Impuls prostokątny
Zasilanie enkodera	Moduł wewnętrzny, maks.600 mA

Wyjścia cyfrowe

Ilość	Do 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Wariant	Push / Pull / Push-Pull
Napięcie nominalne	24 V prądu stałego
Napięcie przełączania	24 V prądu stałego -15% / +20%
Znamionowy prąd wyjściowy	0,1 A
Całkowity prąd znamionowy	0,4 A
Obwód wyjściowy	Zlew i/lub źródło
Ochrona wyjścia	Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych
Stan diagnostyczny	Monitorowanie wyjścia
Prąd upływu, gdy wyjście jest wyłączone	Maks.25µA
Napięcie szczątkowe	<0,9 V przy prądzie znamionowym 0,1 A
Szczytowy prąd zwarciowy	<10 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego	Około.10 ms (w zależności od temperatury modułu)
Opóźnienie przełączania
0 → 1	<2 µs
1 → 0	<2 µs
Częstotliwość przełączania
Obciążenie rezystancyjne	Maks.125kHz
Obciążenie indukcyjne	Patrz rozdział „Przełączanie obciążeń indukcyjnych”.
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych	Napięcie przełączania + 0,6 V prądu stałego
Dodatkowe funkcje	Zegar dla enkodera absolutnego SSI, generator ruchu liniowego

Właściwości elektryczne

Izolacja elektryczna	Kanał odizolowany od autobusu Kanał nie jest odizolowany od kanału

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m	Bez limitu
>2000m	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony zgodnie z EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Obniżanie wartości znamionowych	-
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	1x listwę zaciskową X20TB12 należy zamówić oddzielnie. 1x moduł magistrali X20BM11 należy zamówić oddzielnie.
Poziom	12,5+0,2mm
