Name: X20DI4371 Moduł we/wy B&R X20 4 wejścia cyfrowe 24 VDC dla połączeń 3-przewodowych
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DI4371
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20DI4371 Moduł we/wy B&R X20 4 wejścia cyfrowe 24 VDC dla połączeń 3-przewodowych

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	CE
Numer modelu:	X20DI4371

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	Oryginał
Czas dostawy:	3-5 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Marka produktu:	B&R	Model produktu:	X20DI4371
Rodzaj produktu:	Moduł we/wy	Kod identyfikacyjny:	0x1B92
Certyfikaty:	Ce	Wejścia cyfrowe:	24 V DC
Ochrona:	IP20	Gwarancja:	1 rok
Podkreślić:	X20DI4371 Moduł we/wy B&R X20 , moduł we/wy B&R X20

X20DI4371 Moduł we/wy B&R X20 4 wejścia cyfrowe 24 VDC do połączeń 3-przewodowych

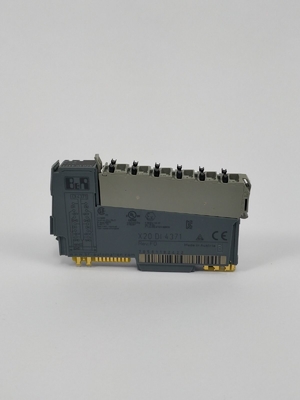

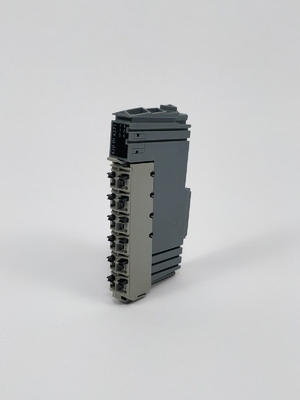

X20DI4371 Moduł we/wy B&R X20 4 wejścia cyfrowe 24 VDC dla połączeń 3-przewodowych 0

NUMER MATERIAŁU:

X20DI4371

OPIS:

4 wejścia cyfrowe
Podłączenie zlewu
Połączenia 3-przewodowe
4 wejścia licznikowe z częstotliwością licznika 1 kHz
24 VDC i GND do zasilania czujnika
Programowy filtr wejściowy można skonfigurować dla całego modułu

Moduł wyposażony jest w 4 wejścia do połączeń 3-przewodowych.

Krótki opis

Moduł we/wy	4 wejścia cyfrowe 24 VDC do połączeń 3-przewodowych

Informacje ogólne

Kod identyfikacyjny B&R	0x1B92
Wskaźniki stanu	Funkcja I/O na kanał, stan pracy, status modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Pobór energii
Autobus	0,14 W
Wewnętrzne wejścia/wyjścia	0,59 W
Dodatkowe straty mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
ul	cULus E115267 Przemysłowy sprzęt kontrolny
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dział 2, Grupy ABCD, T5
DNV	Temperatura:B(0 - 55°C) Wilgotność:B(do 100%) Wibracja:B(4 gramy) kompatybilność elektromagnetyczna:B(mostek i otwarty pokład)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Wejścia cyfrowe

Napięcie nominalne	24 V prądu stałego
Charakterystyka wejściowa zgodnie z EN 61131-2	Typ 1
Napięcie wejściowe	24 V prądu stałego -15% / +20%
Prąd wejściowy przy 24 VDC	Typ.3,75 mA
Obwód wejściowy	Zlew
Filtr wejściowy
Sprzęt komputerowy	≤100 μs
Oprogramowanie	Domyślnie 1 ms, konfigurowalne w zakresie od 0 do 25 ms w krokach co 0,2 ms
Rodzaj połączenia	Połączenia 3-przewodowe
Rezystancja wejściowa	Typ.6,4 kΩ
Próg przełączania
Niski	<5 V prądu stałego
Wysoki	>15 V prądu stałego
Napięcie izolacji między kanałem a szyną	500 Vefekt

Liczniki zdarzeń

Ilość	4
Forma sygnału	Impuls prostokątny
Ocena	Konfigurowalne zdarzenie krawędziowe, licznik cykliczny
Częstotliwość wejściowa	Maks.1kHz
Licznik 1	Wejście 1
Licznik 2	Wejście 2
Licznik 3	Wejście 3
Licznik 4	Wejście 4
Częstotliwość licznika	Maks.1 kHz (jeśli filtr wejściowy jest wyłączony)
Rozmiar licznika	16-bitowy

Zasilanie czujnika

Pobór energii	Maks.12 W
Napięcie	Zasilanie modułu minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 500 mA	Maks.2 V DC
Prąd sumujący	0,5 A
Odporność na zwarcie	TAk

Właściwości elektryczne

Izolacja elektryczna	Kanał odizolowany od autobusu Kanał nie jest odizolowany od kanału

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m	Bez limitu
>2000m	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony zgodnie z EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Obniżanie wartości znamionowych	-
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	1x listwę zaciskową X20TB12 należy zamówić oddzielnie. 1x moduł magistrali X20BM11 należy zamówić oddzielnie.
Poziom	12,5+0,2mm
