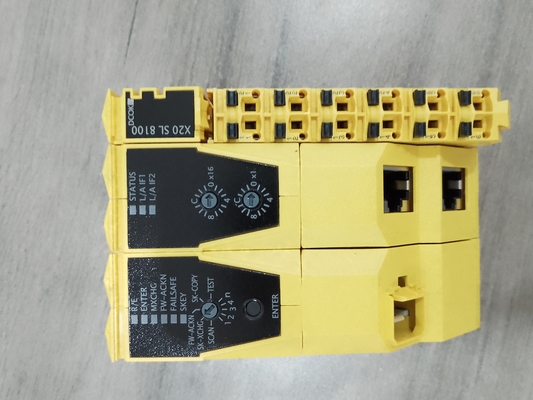

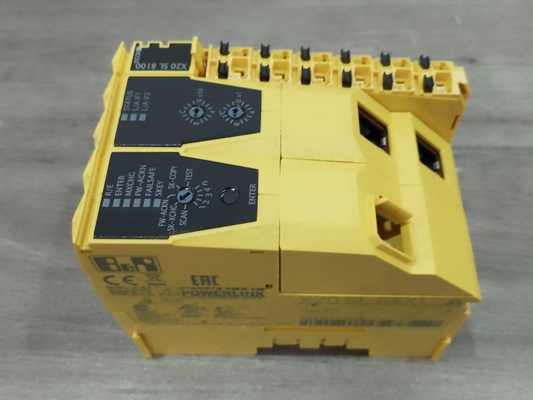

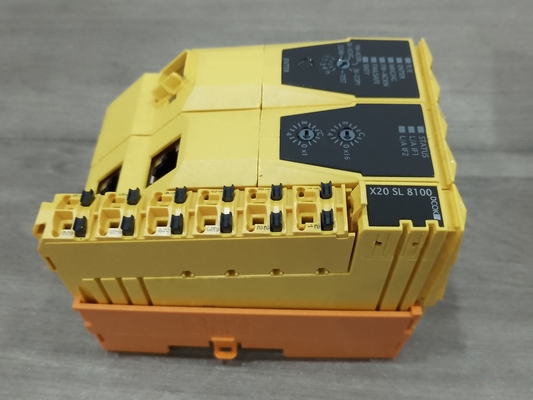

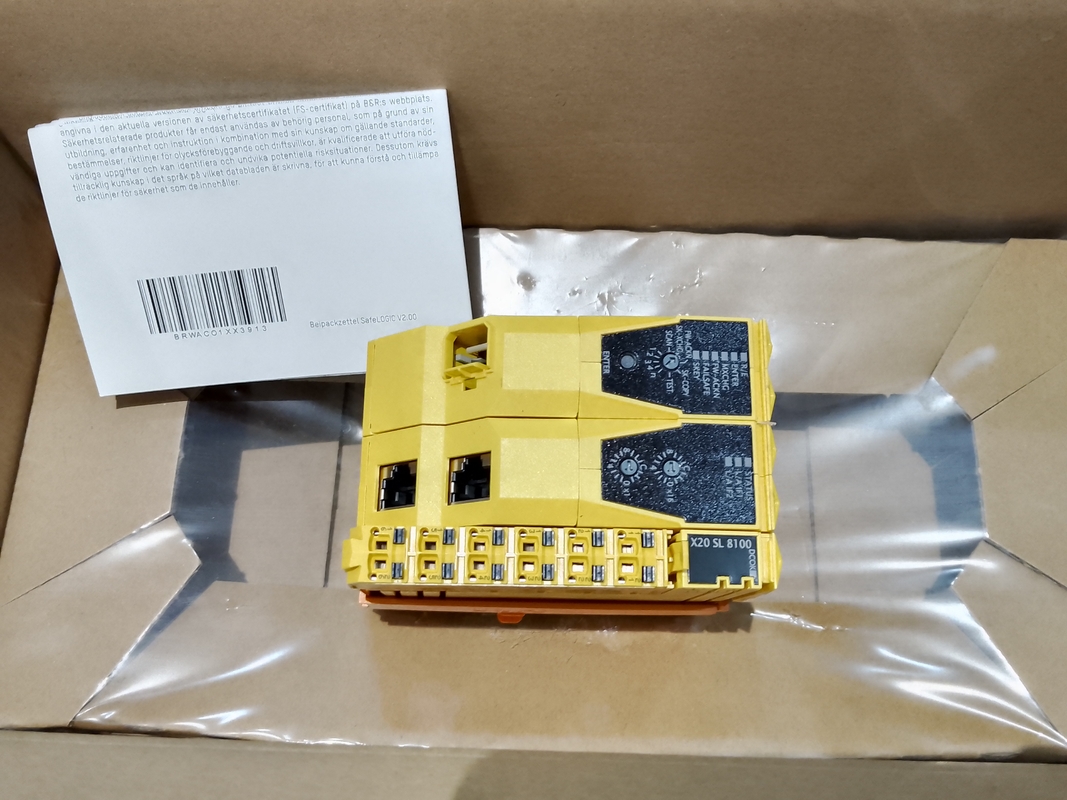

Name: X20SL8100 B&R X20 SYSTEM CPU Moduł z funkcją SafeLOGIC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20SL8100 B&R X20 SYSTEM CPU Moduł z funkcją SafeLOGIC

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	CE
Numer modelu:	X20SL8100

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	Oryginał
Czas dostawy:	2-3 dni robocze
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Marka produktu:	B&R	Model produktu:	X20SL8100
Rodzaj produktu:	Moduł procesora	Napięcie wejściowe:	24 V DC
Uszczelka:	Oryginał	Gwarancja:	1 rok
Wymiary:	62,5 + 0,2 * 99 * 75 mm	Waga:	190g
Podkreślić:	X20SL8100 SYSTEM B&R X20 , moduł procesora systemu B&R X20

X20SL8100 Moduł procesora B&R X20 SYSTEM z funkcją SafeLOGIC

X20SL8100 B&R X20 SYSTEM CPU Moduł z funkcją SafeLOGIC 0

NUMER MATERIAŁU:

X20SL8100

OPIS:

menadżer openSAFETY dla maksymalnie 100 SafeNODE
Elastycznie programowalny za pomocą Automation Studio / SafeDESIGNER
Innowacyjne zarządzanie bezpiecznymi opcjami maszyny (SafeOPTION)
Zarządzanie parametrami i konfiguracją

Moduł wyposażony jest w funkcjonalność SafeLOGIC, która pozwala na bezpieczne wykonywanie aplikacji zaprojektowanych w SafeDESIGNER.Moduł może być używany w aplikacjach związanych z bezpieczeństwem do poziomu PL e lub SIL 3.

Ponadto moduł koordynuje komunikację związaną z bezpieczeństwem wszystkich modułów biorących udział w aplikacji.W tym kontekście moduł monitoruje również konfigurację tych modułów iw razie potrzeby przeprowadza autonomiczne pobieranie parametrów do modułów.Gwarantuje to spójną i poprawną konfigurację modułów w sieci z punktu widzenia bezpieczeństwa we wszystkich scenariuszach związanych z wymianą modułów i serwisem.Usługi te realizowane są przez sterownik SafeLOGIC.

Krótki opis

Interfejsy	POWERLINK
Moduł systemowy	procesor

Informacje ogólne

Kod identyfikacyjny B&R	0xDD61
Wymagania systemowe
Pracownia Automatyki	4.0.16 lub nowszy
Czas pracy automatyzacji	Wersja 3.08 lub nowsza (dla biblioteki AsSafety F4.06 lub nowsza)
Bezpieczny DESIGNER	3.1.0 lub nowszy
Zwolnienie bezpieczeństwa	1,7 lub później
Pakiet technologiczny mapp	mapp Safety 5.7.0 lub nowszy
Chłodzenie	Bez wentylatora
Wskaźniki stanu	Funkcja procesora, POWERLINK, SafeKEY
Diagnostyka
funkcja procesora	Tak, za pomocą wskaźnika stanu LED
POWERLINK	Tak, za pomocą wskaźnika stanu LED
Bezpieczny KLUCZ	Tak, za pomocą wskaźnika stanu LED
Pobór energii	4,3 W
Dodatkowe straty mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Certyfikaty
CE	TAk
UKCA	TAk
Bezpieczeństwo funkcjonalne	cULus FSPC E361559 Systemy energetyczne i przemysłowe Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ANSI UL 1998:2013
Bezpieczeństwo funkcjonalne	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Kat.4 / PL e IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalne	EN 50156-1:2004
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
ul	cULus E115267 Przemysłowy sprzęt kontrolny
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dział 2, Grupy ABCD, T5
DNV	Temperatura:A(0 - 45°C) Wilgotność:B(do 100%) Wibracja:A(0,7g) kompatybilność elektromagnetyczna:B(mostek i otwarty pokład)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk

Charakterystyki bezpieczeństwa

EN ISO 13849-1:2015
Kategoria	Kot.4
PL	PL e
DC	>94%
MTTFD	2500 lat
Czas misji	Maks.20 lat
IEC 61508:2010, PN-EN 61511:2004, EN 62061:2013
SIL CL	SIL 3
SFF	>90%
PFH / PFHd
Moduł	<1*10-10
openSAFETY przewodowy	Nieistotny
bezprzewodowy openBEZPIECZEŃSTWO	<110-14 Liczba pakietów openSAFETY na godzinę
PFD	<2*10-5
Interwał testu sprawdzającego (PT)	20 lat

Funkcjonalność

Komunikacja ze sobą	TAk
Obsługa opcji bezpiecznego uruchamiania
BOOL	512
INT	64
UINT	64
WGIĘCIE	64
UDINT	64
Wsparcie SafeMOTION	Tak, zależy od liczby dostępnych licencji operacyjnych na SafeKEY
Maks.liczba osi SafeMOTION	70, zależy od szerokości danych zastosowanych modułów
Precyzja pomiaru czasu	Czas * 0,05 + Czas cyklu aplikacji bezpieczeństwa
Najkrótszy czas cyklu klasy zadania	1 ms
Maks.liczba SafeNODE	100, zależy od liczby dostępnych licencji operacyjnych na SafeKEY
Maks.liczba węzłów kontrolowanych przez POWERLINK	50
Wymiana danych pomiędzy CPU a sterownikiem SafeLOGIC
Maks.całkowita szerokość danych dla każdego kierunku	512 bajtów
Maks.liczba punktów danych dla każdego kierunku
BOOL	1024
INT	128
UINT	128
WGIĘCIE	64
UDINT	64
Wymiana danych między SafeDOMAIN a SafeDOMAIN
Użyj jako Zarządzanie SafeDOMAIN	Tak, począwszy od mapp Safety 5.10.0 i aktualizacji sprzętu 2.2.1.0
Użyj jako Connected SafeDOMAIN	Tak, począwszy od mapp Safety 5.10.0 i aktualizacji sprzętu 2.2.1.0
Maks.całkowita szerokość danych dla każdego kierunku	64 bajty
Maks.całkowita liczba punktów danych dla każdego kierunku	16
Maks.liczba punktów danych dla każdego kierunku
BOOL	128
INT	16
UINT	16
WGIĘCIE	16
UDINT	16
Maks.liczba połączonych zarządzających SafeDOMAIN	Począwszy od mapp Safety 5.10.0 i aktualizacji sprzętu 2.2.1.0: 10

Wartości graniczne dla aplikacji SafeDESIGNER

Maks.zasoby dostępne dla wpisów okna informacyjnego SafeDESIGNER
Instancje FB	4096
Pamięć znaczników	262 144 bajtów
Pamięć stosu	32 768 bajtów
Pamięć dla bezpiecznych danych wejściowych	6144 bajtów
Pamięć dla bezpiecznych danych wyjściowych	2048 bajtów
Pamięć dla standardowych danych wejściowych	1024 bajty
Pamięć dla standardowych danych wyjściowych	1024 bajty
Liczba znaczników	16382
Dodatkowe wartości graniczne SafeDESIGNER
Maks.liczba typów bloków funkcyjnych	512
Maks.liczba zmiennych siły	64
Maks.numer zmiennej o statusie zmiennej	1023

Wejście zasilania SL/BC/X2X Link

Napięcie wejściowe	24 V prądu stałego -15% / +20%
Prąd wejściowy	Maks.0,25 A
Bezpiecznik	-
Ochrona przed odwrotną polaryzacją	TAk

Interfejsy

Fieldbus	Węzeł kontrolowany przez POWERLINK
Rodzaj	typ 3
Wariant	2x ekranowany port RJ45 (koncentrator)
Długość linii	Maks.100 m między 2 węzłami (długość segmentu)
Szybkość transmisji	100 Mb/s
Przenosić
Warstwa fizyczna	100BASE-TX
Półdupleks	TAk
Pełny dupleks	Nie
Auto negocjacja	TAk
Auto-MDI/MDIX	TAk
min.Czas cyklu
Fieldbus	200 µs

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza	0 do 2000 m, bez ograniczeń
Stopień ochrony zgodnie z EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	0 do 60°C
Pionowa orientacja montażu	0 do 45°C
Obniżanie wartości znamionowych	-
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów zakres funkcji SafeKEY i SafeLOGIC za pomocą konfiguratora X20MK. Płyta końcowa X20 (prawa) w zakresie dostawy 12-pinowa listwa zaciskowa X20, z kluczem zabezpieczającym, zawarta w dostawie Osłona SafeKEY w zestawie
Wymiary
Szerokość	62,5+0,2mm
Wzrost	99 mm
Głębokość	75 mm
Waga	190 gr
