Name: X20AT4222 B&R X20 SYSTEM PLC I/O Moduł 4 wejścia do pomiaru temperatury rezystancji
Brand: Joyoung International Trading Co.,Ltd
SKU: X20AT4222
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20AT4222 B&R X20 SYSTEM PLC I/O Moduł 4 wejścia do pomiaru temperatury rezystancji

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20AT4222

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	oryginał
Czas dostawy:	3-5 dni
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20AT4222
Rodzaj produktu:	Moduł we/wy	Kod identyfikacyjny:	0x1BA7
Wewnętrzne we/wy:	1,1 W	Gwarancja:	1 rok
Podkreślić:	X20AT4222 , 4 Wejścia B&R X20 SYSTEM PLC , pomiar rezystancji temperatury B&R PLC

X20AT4222 B&R X20 SYSTEM PLC I/O Moduł 4 wejścia do pomiaru temperatury rezystancji

NUMER MATERIAŁU:

X20AT4222

OPIS:

4 wejścia do pomiaru temperatury rezystancji
Dla PT100 i PT1000
Konfigurowalny typ czujnika na kanał
Bezpośredni pomiar rezystancji
Konfigurowalne połączenia 2- lub 3-przewodowe na moduł
Konfigurowalny czas filtrowania

Moduł wyposażony jest w 4 wejścia do rezystancyjnego pomiaru temperatury PT100/PT1000.

Krótki opis

Moduł we/wy	4 wejścia do pomiaru temperatury rezystancji Pt100 lub Pt1000

Informacje ogólne

Kod identyfikacyjny B&R	0x1BA7
Wskaźniki stanu	Funkcja we/wy na kanał, stan pracy, stan modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wejścia	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Pobór energii
Autobus	0,01 W
Wewnętrzne we/wy	1,1 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	Temperatura:B(0-55°C) Wilgotność:B(do 100%) Wibracja:B(4g) EMC:B(most i pokład otwarty)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Wejścia temperatury pomiaru rezystancji

Wejście	Pomiar rezystancji przy stałym zasilaniu prądem dla połączeń 2- lub 3-przewodowych
Rozdzielczość konwertera cyfrowego	16-bitowy
Czas filtrowania	Konfigurowalny od 1 ms do 66,7 ms
Czas konwersji
1 kanał	20 ms z filtrem 50 Hz
2 - 4 kanały	40 ms na kanał z filtrem 50 Hz
Procedura konwersji	Sigma-delta
Format wyjściowy	INT lub UINT do pomiaru rezystancji
Czujnik
Typ czujnika	Konfigurowalny na kanał
Pt100	-200 do 850°C
Pt1000	-200 do 850°C
Zakres pomiaru rezystancji	0,1 do 4500 Ω / 0,05 do 2250 Ω
Filtr wejściowy	Filtr dolnoprzepustowy pierwszego rzędu / częstotliwość odcięcia 500 Hz
Standard czujnika	EN 60751
Zakres trybu wspólnego	>0,7 V
Napięcie izolacji między kanałem a magistralą	500 Veff
Metoda linearyzacji	Wewnętrzny
Prąd pomiarowy	250 µA ±1,25%
Odniesienie	4530 Ω ±0,1%
Dopuszczalny sygnał wejściowy	Maks. krótkoterminowe±30 V
Maks.błąd przy 25°C
Osiągać	0,037%
Zrównoważyć	0,0015%
Maks.zyskać dryf	0,004%/°C
Maks.przesunięcie przesunięcia	0,00015%/°C
Nieliniowość	<0,001%
Przesłuch między kanałami	<-93 dB
Rozdzielczość czujnika temperatury
Pt100	1 LSB = 0,1°C
Pt1000	1 LSB = 0,1°C
Rozdzielczość pomiaru rezystancji
G = 1	0,1 Ω
G = 2	0,05 Ω
Odrzucenie w trybie wspólnym
50 Hz	>80 dB
DC	>95 dB
Standaryzowany zakres wartości do pomiaru rezystancji
G = 1	0,1 do 4500 Ω
G = 2	0,05 do 2250 Ω
Normalizacja czujnika temperatury
Pt100	-200,0 do 850,0°C
Pt1000	-200,0 do 850,0°C
Monitorowanie pomiaru temperatury
Zasięg niepełny	0x8001
Przekroczenie zasięgu	0x7FFF
Otwarty obwód	0x7FFF
Ogólna usterka	0x8000
Otwarte wejścia	0x7FFF
Monitorowanie pomiaru rezystancji
Przekroczenie zasięgu	0xFFFF
Otwarty obwód	0xFFFF
Ogólna usterka	0xFFFF
Otwarte wejścia	0xFFFF

Właściwości elektryczne

Izolacja elektryczna	Kanał odizolowany od magistrali Kanał nie jest odizolowany od kanału

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m²	Bez limitu
>2000 m²	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Derating	-
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów 1x listwę zaciskową X20TB12 oddzielnie. 1x moduł magistrali X20BM11 należy zamówić oddzielnie.
Poziom	12,5+0,2mm

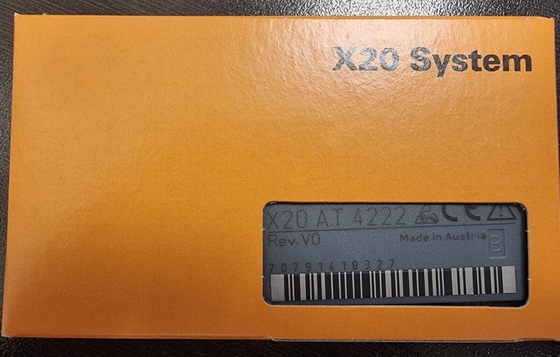

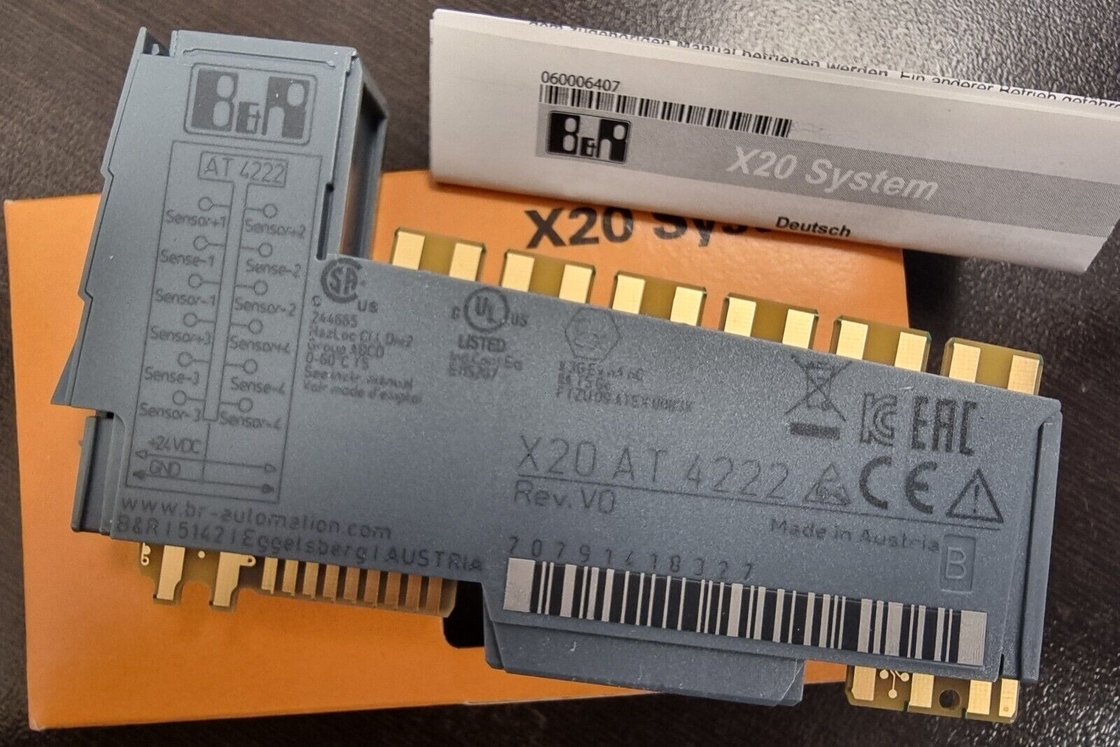

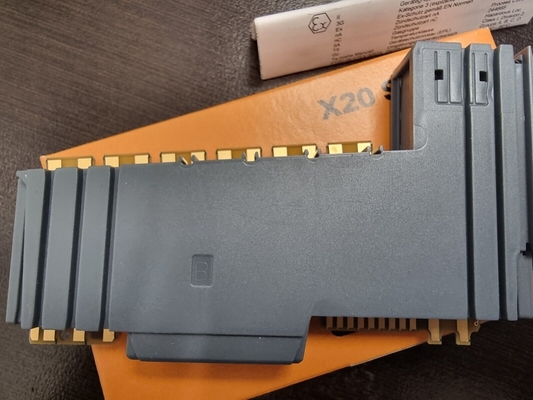

X20AT4222 B&R X20 SYSTEM PLC I/O Moduł 4 wejścia do pomiaru temperatury rezystancji 0
