Szczegóły Produktu:
Miejsce pochodzenia: Austria
Nazwa handlowa: B&R
Orzecznictwo: COC
Numer modelu: X20CP1382
Zapłata:
Minimalne zamówienie: 1EA
Cena: USD
Czas dostawy: 3-5 dni
Zasady płatności: T/T
Możliwość Supply: 10EA
Kontakt
Szczegółowy opis produktu
Nazwa produktu: B&R Model produktu: X20CP1382
Rodzaj produktu: Moduł procesora Kod identyfikacyjny: 0xDABB
Napięcie wejściowe: 24 V DC -15% / +20% Wymiary: 164*99*75mm
Waga: 310G Gwarancja: 1 rok
Podkreślić:

Moduł CPU B&R X20 PLC SYSTEM

,

X20CP1382 ​​B&R X20 PLC

,

400 MHz B&R Automation Plc

X20CP1382 ​​B&R X20 PLC SYSTEM Moduł procesora Intel X86 400 MHz kompatybilny ze zintegrowanym procesorem we/wy

NUMER MATERIAŁU:
X20CP1382
OPIS:
  • Intel x86 400 MHz kompatybilny ze zintegrowanym procesorem I/O
  • Ethernet, POWERLINK z łańcuchem odpytywania i wbudowanym USB
  • 1 gniazdo do rozbudowy interfejsu modułowego
  • 30 cyfrowych wejść/wyjść i 2 wejścia analogowe zintegrowane w urządzeniu
  • Wbudowany dysk flash 2 GB
  • 256 MB pamięci DDR3 SDRAM
  • Bez wentylatora
  • Brak baterii
  • Kopia zapasowa zegara czasu rzeczywistego

Seria X20 Compact CPU charakteryzuje się 3 zintegrowanymi modułami I/O.Urządzenie jest wyposażone w30 różnychwejścia/wyjścia cyfrowe i2 wejścia analogowe.1 wejście analogowemoże być używany do pomiaru temperatury rezystancji PT1000.

X20CP1382 ​​jest wyposażony w procesor Intel x86400 MHzkompatybilny procesor,256 MBRAM i2 GBwbudowany dysk flash.Pamięć FRAM do przechowywania zmiennych remanentnych ma32 kBdo dyspozycji.Konstrukcja bez wentylatora i baterii zapewnia bezobsługową pracę.

CPU jest wyposażony w Ethernet,2x USBoraz interfejs RS232.Ponadto magistrale POWERLINK i CAN są dostępne jako zintegrowane interfejsy.Jeśli potrzebne są dodatkowe połączenia fieldbus, CPU można rozbudować o moduł interfejsu ze standardowej gamy produktów X20.



Krótki opis
Interfejsy 1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, 1x X2X Link, 1x CAN bus
Moduł systemowy procesor
Informacje ogólne
Kod identyfikacyjny B&R 0xDABB
Chłodzenie Bez wentylatora
Wskaźniki stanu Funkcja procesora, Ethernet, POWERLINK, RS232, magistrala CAN, rezystor końcowy magistrali CAN, zasilanie procesora, zasilanie we/wy, funkcja we/wy na kanał
Diagnostyka
Wyjścia Wyjścia cyfrowe: Tak, za pomocą wskaźnika stanu LED i oprogramowania (stan błędu wyjścia)
Funkcja procesora Tak, za pomocą wskaźnika stanu LED
Transfer danych z magistrali CAN Tak, za pomocą wskaźnika stanu LED
Transfer danych RS232 Tak, za pomocą wskaźnika stanu LED
Wejścia Wejścia analogowe: Tak, za pomocą wskaźnika stanu LED i oprogramowania
Ethernet Tak, za pomocą wskaźnika stanu LED
Zasilanie we/wy Tak, za pomocą wskaźnika stanu LED
POWERLINK Tak, za pomocą wskaźnika stanu LED
Monitorowanie napięcia zasilania Tak, za pomocą wskaźnika stanu LED
Temperatura Tak, używając rejestru oprogramowania
Rezystor końcowy Tak, za pomocą wskaźnika stanu LED
Wspierać się
Redundancja kontrolera Nie
Wsparcie ACOPOS TAk
Kanały WE/WY obsługujące reakcję Nie
Obsługa komponentów wizualnych TAk
Pobór mocy bez modułu interfejsu i USB 5,5 W
Pobór mocy dla zasilacza X2X Link 0,8 W
Pobór energii
Wewnętrzne we/wy 2,3 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W] -
Rodzaj linii sygnałowych Linie ekranowane muszą być używane dla wszystkich szybkich wejść/wyjść cyfrowych, długość linii: Max.20 m²
Certyfikaty
CE TAk
UKCA TAk
ATEX Strefa 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (patrz instrukcja obsługi X20)
FTZÚ ​​09 ATEX 0083X
UL cULus E115267
Sprzęt do sterowania przemysłowego
HazLoc cCSAus 244665
Sprzęt do kontroli procesu
dla niebezpiecznych lokalizacji
Klasa I, Dywizja 2, Grupy ABCD, T5
DNV Temperatura:B(0-55°C)
Wilgotność:B(do 100%)
Wibracja:B(4g)
EMC:B(most i pokład otwarty)
LR ENV1
KR TAk
ABS TAk
EAC TAk
Zasilacz procesora i X2X Link
Napięcie wejściowe 24 V DC -15% / +20%
Prąd wejściowy Maks.1 A
Bezpiecznik Zintegrowany, nie można go wymienić
Ochrona przed odwrotną polaryzacją TAk
Wyjście zasilania X2X Link
Znamionowa moc wyjściowa 2 W
Połączenie równoległe TAk
Praca nadmiarowa TAk
Wejście zasilania I/O
Napięcie wejściowe 24 V DC -15% / +20%
Bezpiecznik Wymagany bezpiecznik sieciowy: Max.10 A, zwłoczny
Wyjście zasilania I/O
Znamionowe napięcie wyjściowe 24 V DC
Dopuszczalne obciążenie styku 10 A
Kontroler
Zegar czasu rzeczywistego Retencja przez co najmniej 300 godzin, typ.1000 godzin w 25°C, rozdzielczość 1 s, dokładność od -18 do 28 ppm w 25°C
FPU TAk
Edytor
Rodzaj Vx86EX
Częstotliwość zegara 400 MHz
Pamięć podręczna L1
Kod danych 16 kB
Kod programu 16 kB
Pamięć podręczna L2 128 kB
Zintegrowany procesor we/wy Przetwarza punkty danych I/O w tle
Modułowe gniazda interfejsu 1
Zmienne remanentne 32 kB FRAM, retencja >10 lat
Najkrótszy czas cyklu klasy zadań 1 ms
Typowy czas cyklu instrukcji 0,0199 µs
Pamięć standardowa
Baran 256 MB pamięci DDR3 SDRAM
Pamięć aplikacji
Rodzaj 2 GB pamięci flash eMMC
Zatrzymywanie danych 10 lat
Ilość danych do zapisu
Gwarantowane 40 TB
Wyniki za 5 lat 21,9 GB/dzień
Gwarantowane cykle kasowania/zapisu 20 000
Kod korekcji błędów (ECC) TAk
Interfejsy
Interfejs IF1
Sygnał RS232
Wariant Połączenie przez 16-pinową listwę zaciskową X20TB1F
Maks.dystans 900 m²
Szybkość transmisji Maks.115,2 kb/s
Interfejs IF2
Sygnał Ethernet
Wariant 1x RJ45 ekranowany
Długość linii Maks.100 m między 2 stacjami (długość segmentu)
Szybkość transmisji 10/100 Mb/s
Przenosić
Warstwa fizyczna 10BASE-T/100BASE-TX
Półdupleks TAk
Pełny dupleks TAk
Auto negocjacja TAk
Auto-MDI/MDIX TAk
Interfejs IF3
Fieldbus Węzeł zarządzający lub kontrolowany POWERLINK
Rodzaj Wpisz 4
Wariant 1x RJ45 ekranowany
Długość linii Maks.100 m między 2 stacjami (długość segmentu)
Szybkość transmisji 100 Mb/s
Przenosić
Warstwa fizyczna 100BASE-TX
Półdupleks TAk
Pełny dupleks Tryb POWERLINK: Nie / Tryb Ethernet: Tak
Auto negocjacja TAk
Auto-MDI/MDIX TAk
Interfejs IF4
Rodzaj USB 1.1/2.0
Wariant Typ A
Maks.prąd wyjściowy 0,5 A
Interfejs IF5
Rodzaj USB 1.1/2.0
Wariant Typ A
Maks.prąd wyjściowy 0,1 A
Interfejs IF6
Fieldbus Mistrz łącza X2X
Interfejs IF7
Sygnał Magistrala CAN
Wariant Połączenie przez 16-pinową listwę zaciskową X20TB1F
Maks.dystans 1000 m²
Szybkość transmisji Maks.1 Mb/s
Rezystor końcowy Zintegrowany w module
Kontroler SJA 1000
Wejścia cyfrowe
Ilość 14 standardowych wejść, 4 szybkie wejścia i 4 mieszane kanały, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Napięcie nominalne 24 V DC
Napięcie wejściowe 24 V DC -15% / +20%
Prąd wejściowy przy 24 VDC X1 - Wejścia standardowe: Typ.3,5 mA
X2 - Wejścia standardowe: Typ.2,68 mA
X2 - Wejścia szybkie: typ.3,5 mA
X3 - Kanały mieszane: Typ.2,68 mA
Obwód wejściowy Zlew
Filtr wejściowy
Sprzęt komputerowy Wejścia standardowe i kanały mieszane: ≤200 μs
Wejścia szybkie: ≤2 μs, gdy są używane jako wejścia standardowe: ≤200 μs
Oprogramowanie Domyślne 1 ms, konfigurowalne w zakresie od 0 do 25 ms w odstępach co 0,1 ms
Rodzaj połączenia Połączenia 1-przewodowe
Rezystancja wejściowa X1 - Wejścia standardowe: 6,8 kΩ
X2 - Wejścia standardowe: 8,9 kΩ
X2 - Szybkie wejścia: 6,8 kΩ
X3 - Mieszane kanały: 8,9 kΩ
Dodatkowe funkcje X2 - Szybkie wejścia cyfrowe:
Zliczanie zdarzeń 2x 250 kHz, 2x licznik AB, enkoder inkrementalny ABR, kierunek/częstotliwość, pomiar okresu, pomiar bramek, pomiar czasu różnicowego, liczniki zboczy, czasy zboczy
Próg przełączania
Niski <5 V DC
Wysoki >15 V DC
Enkoder inkrementalny AB
Ilość 2
Wejścia enkodera 24 V, asymetryczny
Rozmiar licznika 32-bitowy
Częstotliwość wejściowa Maks.100 kHz
Ocena 4x
Zasilanie enkodera Moduł wewnętrzny, max.300 mA
Charakterystyka przeciążeniowa zasilania enkodera Odporny na zwarcie, odporny na przeciążenie
Enkoder inkrementalny ABR
Ilość 1
Wejścia enkodera 24 V, asymetryczny
Rozmiar licznika 32-bitowy
Częstotliwość wejściowa Maks.100 kHz
Ocena 4x
Zasilanie enkodera Moduł wewnętrzny, max.300 mA
Charakterystyka przeciążeniowa zasilania enkodera Odporny na zwarcie, odporny na przeciążenie
Liczniki zdarzeń
Ilość 2
Forma sygnału Impuls fali prostokątnej
Ocena 1x
Częstotliwość wejściowa Maks.250 kHz
Częstotliwość licznika 250 kHz
Rozmiar licznika 32-bitowy
Wykrywanie krawędzi / pomiar czasu
Możliwe pomiary Pomiar okresu, pomiar bramek, pomiar czasu różnicowego, licznik zboczy, czasy zboczy
Pomiary na moduł Każda funkcja do 2x
Rozmiar licznika 32-bitowy
Częstotliwość wejściowa Maks.10 kHz
Znak czasu Rozdzielczość 1 µs
Forma sygnału Impuls fali prostokątnej
Wejścia analogowe
Wejście ±10 V lub 0 do 20 mA / 4 do 20 mA, przez różne połączenia zaciskowe
Typ wejścia Wejście różnicowe
Rozdzielczość konwertera cyfrowego
Napięcie ±12-bitowy
Aktualny 12-bitowy
Czas konwersji 1 kanał włączony: 100 µs
2 kanały włączone: 200 µs
Format wyjściowy
Typ danych WEWN
Napięcie INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2,441 mV
Aktualny INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4,883 μA
Impedancja wejściowa w zakresie sygnału
Napięcie 20MΩ
Aktualny -
Obciążenie
Napięcie -
Aktualny <300Ω
Ochrona wejścia Ochrona przed okablowaniem pod napięciem zasilania
Dopuszczalny sygnał wejściowy
Napięcie Maks.±30 V
Aktualny Maks.±50 mA
Wyjście wartości cyfrowej podczas przeciążenia Konfigurowalny
Procedura konwersji SAR
Filtr wejściowy Filtr dolnoprzepustowy trzeciego rzędu / Częstotliwość odcięcia 1 kHz
Maks.błąd
Napięcie
Osiągać 0,18% (Rev. <C0: 0,37%)
Zrównoważyć 0,04% (Rev. <C0: 0,25%)
Aktualny
Osiągać 0 do 20 mA = 0,15% (Rev. <C0: 0,52%) / 4 do 20 mA = 0,25%
Zrównoważyć 0 do 20 mA = 0,1% (Rev. <C0: 0,4%) / 4 do 20 mA = 0,15%
Maks.zyskać dryf
Napięcie 0,017%/°C
Aktualny 0 do 20 mA = 0,015%/°C / 4 do 20 mA = 0,023 %/°C
Maks.przesunięcie przesunięcia
Napięcie 0,008%/°C
Aktualny 0 do 20 mA = 0,008%/°C / 4 do 20 mA = 0,012%/°C
Odrzucenie w trybie wspólnym
DC 70 dB
50 Hz 70 dB
Zakres trybu wspólnego ±12V
Przesłuch między kanałami <-70 dB
Nieliniowość
Napięcie <0,025%
Aktualny <0,05%
Wejścia temperatury pomiaru rezystancji
Ilość 1
Wejście Pomiar rezystancji przy zasilaniu stałym prądem dla połączeń 2-przewodowych
Rozdzielczość konwertera cyfrowego 13-bitowy
Czas konwersji Tylko wejście temperatury włączone: 200 µs
Włączona temperatura i wejście analogowe: 400 µs
Procedura konwersji SAR
Format wyjściowy INT lub UINT do pomiaru rezystancji
Czujnik
Pt1000 -200 do 850°C
Zakres pomiaru rezystancji 0,1 do 4000 Ω
Rozdzielczość czujnika temperatury 1 LSB = 0x0005 = 0,16°C
Rozdzielczość pomiaru rezystancji 1 LSB = 0x0005 = 0,49 Ω
Filtr wejściowy Filtr dolnoprzepustowy pierwszego rzędu / częstotliwość odcięcia 7 Hz
Standard czujnika EN 60751
Zakres trybu wspólnego 1 V
Metoda linearyzacji Wewnętrzny
Prąd pomiarowy 1 mA
Dopuszczalny sygnał wejściowy Maks. krótkoterminowe±30 V
Maks.błąd przy 25°C
Osiągać 0,3% (Rev. <C0: 1,93%)
Zrównoważyć 0,15% (Rev. <C0: 0,32%)
Maks.zyskać dryf 0,023 %/°C
Maks.przesunięcie przesunięcia 0,012%/°C
Nieliniowość <0,05%
Standaryzowany zakres wartości do pomiaru rezystancji 0,1 do 4000,0 Ω
Przesłuch między kanałami <-70 dB
Odrzucenie w trybie wspólnym
50 Hz >60 dB
Normalizacja czujnika temperatury
Pt1000 -200 do 850°C
Wyjścia cyfrowe
Ilość 4 standardowe wyjścia, 4 szybkie wyjścia i 4 kanały mieszane, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Wariant Wyjścia standardowe i kanały mieszane: FET z zasilaniem prądowym
Szybkie wyjścia: Push-Pull
Napięcie nominalne 24 V DC
Napięcie przełączania 24 V DC -15% / +20%
Znamionowy prąd wyjściowy Wyjścia standardowe i kanały mieszane: 0,5 A
Wyjścia szybkie: 0,2 A
Całkowity prąd znamionowy Wyjścia standardowe i kanały mieszane: 4 A
Wyjścia szybkie: 0,8 A
Rodzaj połączenia Połączenia 1-przewodowe
Obwód wyjściowy Wyjścia standardowe i kanały mieszane: Źródło
Szybkie wyjścia: zlew lub źródło
Ochrona wyjścia Wyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość „Prąd szczytowy zwarciowy”)
Wewnętrzna dioda gasząca do przełączania obciążeń indukcyjnych (patrz rozdział „Przełączanie obciążeń indukcyjnych”)
Modulacja szerokości impulsów
Czas trwania okresu 5 do 65535 µs odpowiada 200 kHz do 15 Hz
Czas trwania impulsu 0 do 100%, minimum 2,5 µs
Rozdzielczość dla czasu trwania impulsu 0,1% skonfigurowanej częstotliwości
Stan diagnostyczny Wyjścia standardowe i kanały mieszane: monitorowanie wyjścia z opóźnieniem 10 ms
Szybkie wyjścia: monitorowanie wyjścia z opóźnieniem 10 µs
Prąd upływu przy wyłączonym wyjściu Wyjścia standardowe i kanały mieszane: 5 µA
Szybkie wyjścia: 25 µA
RDS(wł.) 140 mΩ
Napięcie szczątkowe Wyjścia standardowe i kanały mieszane: <0,1 V przy prądzie znamionowym 0,5 A
Wyjścia szybkie: <0,9 V przy prądzie znamionowym 0,1 A
Szczytowy prąd zwarciowy Wyjścia standardowe i kanały mieszane: <3 A
Wyjścia szybkie: <20 A
Włączenie w przypadku wyłączenia przeciążeniowego lub wyłączenia zwarciowego Wyjścia standardowe i kanały mieszane: Ok.10 ms (w zależności od temperatury modułu)
Szybkie wyjścia: brak włączania
Opóźnienie przełączania
0 → 1 Wyjścia standardowe i kanały mieszane: <300 µs
Szybkie wyjścia: <3 µs
1 → 0 Wyjścia standardowe i kanały mieszane: <300 µs
Szybkie wyjścia: <3 µs
Częstotliwość przełączania
Obciążenie rezystancyjne Wyjścia standardowe i kanały mieszane: Max.500 Hz
Wyjścia szybkie: 50 kHz, max.200 kHz (patrz rozdział „Obniżanie wartości znamionowych częstotliwości przełączania dla szybkich wyjść cyfrowych”)
Obciążenie indukcyjne Patrz rozdział „Przełączanie obciążeń indukcyjnych”.
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych Wyjścia standardowe i kanały mieszane: Typ.45 V DC
Właściwości elektryczne
Izolacja elektryczna Ethernet (IF2), POWERLINK (IF3) i X2X (IF6) odizolowane od siebie, od innych interfejsów i od PLC
Kanał odizolowany od magistrali
Kanał nie jest odizolowany od kanału lub PLC
Warunki pracy
Orientacja montażu
Poziomy TAk
Pionowy TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m² Bez limitu
>2000 m² Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony wg EN 60529 IP20
Warunki otoczenia
Temperatura
Operacja
Pozioma orientacja montażu -25 do 60°C
Pionowa orientacja montażu -25 do 50°C
Derating Patrz rozdział „Obniżanie wartości znamionowych częstotliwości przełączania dla szybkich wyjść cyfrowych”.
Magazynowanie -40 do 85°C
Transport -40 do 85°C
Wilgotność względna
Operacja 5 do 95%, bez kondensacji
Magazynowanie 5 do 95%, bez kondensacji
Transport 5 do 95%, bez kondensacji
Właściwości mechaniczne
Notatka Pokrywa końcowa X20 (prawa) w zestawie
W zestawie 3 listwy zaciskowe X20 (16-stykowe)
Osłona gniazda modułu interfejsu w zestawie
Wymiary
Szerokość 164 mm
Wzrost 99 mm
Głębokość 75 mm
Waga 310 gramów

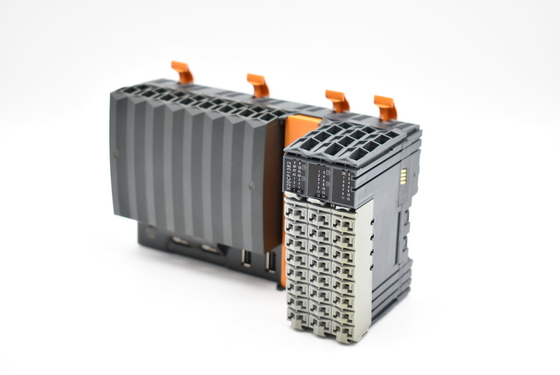

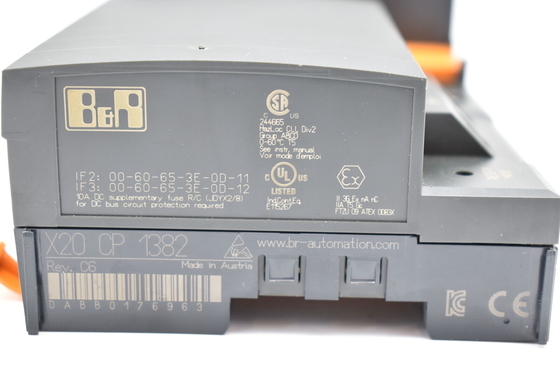

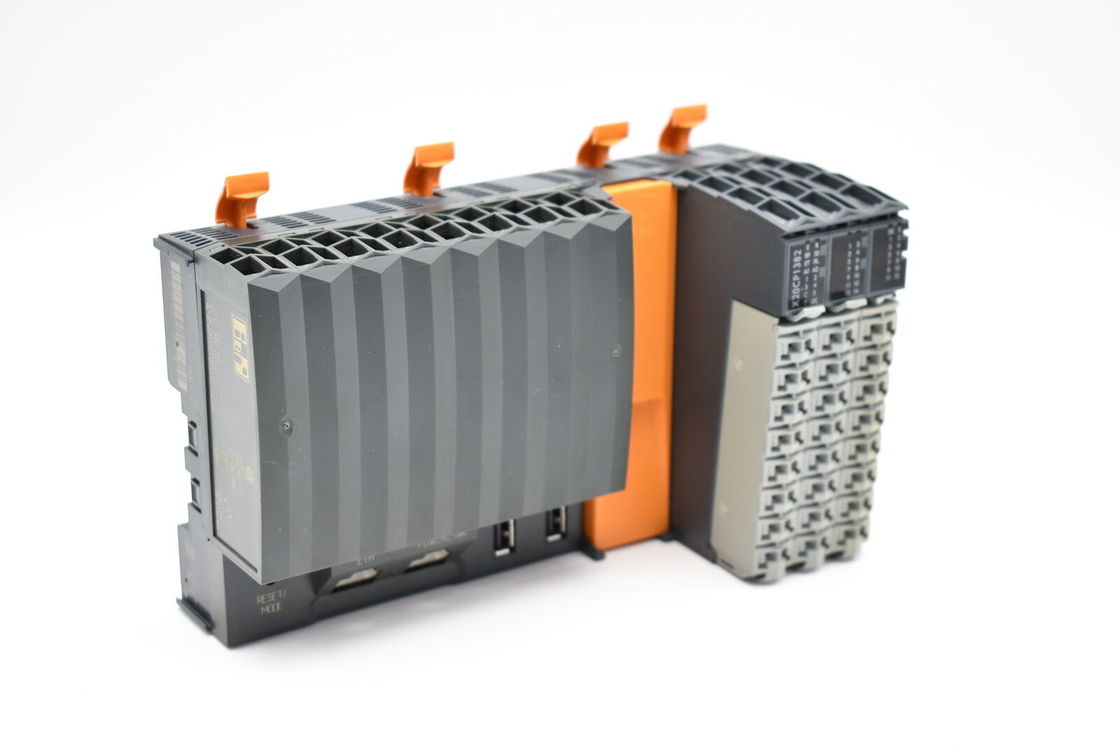

X20CP1382 ​​B&R X20 PLC SYSTEM Moduł CPU Intel x86 400 MHz kompatybilny ze zintegrowanym procesorem I/O 0

Szczegóły kontaktu
Joyoung International Trading Co.,Ltd

Osoba kontaktowa: Candy Wang

Tel: +8618059279924

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Najlepsze produkty
Inne produkty
