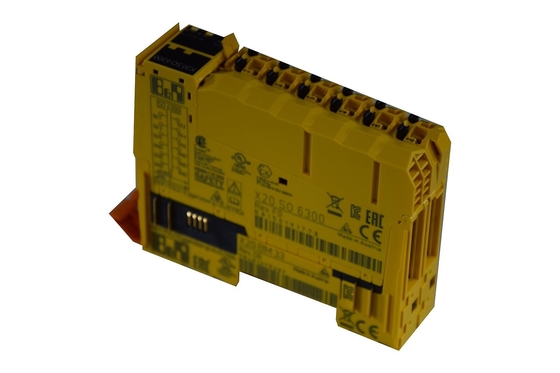

Name: X20SO6300 B&R X20 PLC SYSTEM Moduł we/wy 6 bezpiecznych wyjść cyfrowych z 0,2 A
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SO6300
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20SO6300 B&R X20 PLC SYSTEM Moduł we/wy 6 bezpiecznych wyjść cyfrowych z 0,2 A

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20SO6300

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Czas dostawy:	3-5 dni
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20SO6300
Rodzaj produktu:	Moduł we/wy	Wewnętrzne we/wy:	1,4 W
Zakres napięcia:	24 V DC -15% / +20%	Gwarancja:	1 rok
Podkreślić:	X20SO6300 B&R X20 PLC , 0.2A B&R X20 PLC , B&R Automation Plc Moduł we/wy

X20SO6300 B&R X20 PLC SYSTEM Moduł we/wy 6 bezpiecznych wyjść cyfrowych z 0,2 A

NUMER MATERIAŁU:

X20SO6300

OPIS:

6 bezpiecznych wyjść cyfrowych z 0,2 A
Obwód źródłowy
Typ wyjścia B
Zintegrowana ochrona wyjścia

Moduł ten wyposażony jest w 6 bezpiecznych wyjść cyfrowych.Znamionowy prąd wyjściowy wynosi 0,2 A.

Moduł może być używany do sterowania elementami wykonawczymi w aplikacjach związanych z bezpieczeństwem do poziomu PL e lub SIL 3.

Wyjścia są zaprojektowane w technologii półprzewodnikowej, dzięki czemu charakterystyki związane z bezpieczeństwem nie zależą od liczby cykli pracy.W przypadku napędów z potencjałem odniesienia (np. wejścia Enable na przetwornicach częstotliwości) wymagany jest wariant „high-side high-side” (typ wyjścia B).W takim przypadku ważne jest, aby przestrzegać specjalnych uwag dotyczących okablowania.Bezpieczne cyfrowe kanały wyjściowe zapewniają ochronę przed automatycznym restartem w przypadku wystąpienia błędów sieciowych.

Ten moduł jest przeznaczony do 12-pinowych listew zaciskowych X20.

Krótki opis

Moduł we/wy	6 bezpiecznych wyjść cyfrowych typu B1, 24 VDC, 0,2 A, OSSD <10 µs

Informacje ogólne

Kod identyfikacyjny B&R	0xB815
Wymagania systemowe
Studio Automatyki	3.0.81.15 lub nowszy
Automatyzacja Runtime	3.00 lub później
SafeDESIGNER	2,70 lub później
Wydanie bezpieczeństwa	1.2 lub nowszy
mapp Pakiet technologiczny	mapp Bezpieczeństwo 5.7.0 lub nowszy
Wskaźniki stanu	Funkcja we/wy na kanał, stan pracy, stan modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wyjścia	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Tryb zaciemnienia
Zakres	Moduł
Funkcjonować	Funkcjonalność modułu
Tryb samodzielny	Nie
Maks.Czas cyklu we/wy	1 ms
Pobór energii
Autobus	0,32 W
Wewnętrzne we/wy	1,4 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	1,128
Izolacja elektryczna
Kanał — autobus	TAk
Kanał - Kanał	Nie
Certyfikaty
CE	TAk
Bezpieczeństwo funkcjonalne	cULus FSPC E361559 Systemy energetyczne i przemysłowe Certyfikowany w zakresie bezpieczeństwa funkcjonalnego ANSI UL 1998:2013
Bezpieczeństwo funkcjonalne	IEC 61508:2010, SIL 3 EN 62061:2013, SIL 3 EN ISO 13849-1:2015, Kat.4 / PL e IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalne	EN 50156-1:2004
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	W przygotowaniu
EAC	TAk
KC	TAk

Charakterystyka bezpieczeństwa

EN ISO 13849-1:2015
Kategoria	Kot.3 jeśli parametr "Wyłącz OSSD = Tak - Ostrzeżenie", Kot.4 jeśli parametr „Wyłącz OSSD = Nie”
PL	PL d jeśli parametr „Wyłącz OSSD = Tak – Ostrzeżenie”, PL e jeśli parametr „Wyłącz OSSD = Nie”
DC	>60% jeśli parametr "Wyłącz OSSD = Tak - Ostrzeżenie", >94% jeśli parametr „Wyłącz OSSD = Nie”
MTTFD	2500 lat
Czas misji	Maks.20 lat
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SIL CL	SIL 2, jeśli parametr „Wyłącz OSSD = Tak - Ostrzeżenie”, SIL 3, jeśli parametr „Wyłącz OSSD = Nie”
SFF	>60% jeśli parametr "Wyłącz OSSD = Tak - Ostrzeżenie", >90% jeśli parametr „Wyłącz OSSD = Nie”
PFH / PFHd
Na kanał	<1*10-10
przewodowy openSAFETY	Nieistotny
Bezprzewodowe openSAFETY	<110-14 Liczba pakietów openSAFETY na godzinę
PFD	<2*10-5
Interwał testu sprawdzającego (PT)	20 lat

Zasilanie we/wy

Napięcie nominalne	24 V DC
Zakres napięcia	24 V DC -15% / +20%
Zintegrowana ochrona	Ochrona przed odwrotną polaryzacją

Bezpieczne wyjścia cyfrowe

Ilość	6
Wariant	FET, 2x przełączanie dodatnie, typ B1, odczyt poziomu wyjściowego
Napięcie nominalne	24 V DC
Znamionowy prąd wyjściowy	0,2 A
Całkowity prąd znamionowy	1,2 A
Ochrona wyjścia	Patrz rozdział „Zachowanie prądu rozruchowego dla kanałów wyjściowych”.
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych	Maks.45 V DC
Czas wykrycia błędu	1 s
Napięcie izolacji między kanałem a magistralą	500 Veff
Szczytowy prąd zwarciowy	Patrz rozdział „Zachowanie prądu rozruchowego dla kanałów wyjściowych”.
Prąd upływu przy wyłączonym wyjściu	<100 µA
RDS(wł.)	4,7 Ω
Napięcie przełączania	Zasilanie we/wy minus spadek napięcia z powodu RDS(wł.)
Maks.częstotliwość przełączania	Patrz rozdział „Zachowanie prądu rozruchowego dla kanałów wyjściowych”.
Testuj długość impulsu	Maks.10 µs
Maks.obciążenie pojemnościowe	100 nF

Prąd przy utracie ziemi

INA ZEWNĄTRZ	<100 µA
IGND	<70 mA

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza	0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	0 do 60°C
Pionowa orientacja montażu	0 do 50°C
Derating	Patrz rozdział „Obniżanie wartości znamionowych”.
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	1x blok zacisków z kluczem bezpieczeństwa należy zamówić oddzielnie. 1x moduł magistrali z kluczem bezpieczeństwa należy zamówić oddzielnie.
Poziom	25+0,2mm
