Name: X20SI4100 B&R X20 PLC SYSTEM Moduł we/wy 4 wejścia cyfrowe typu A 4 wyjścia impulsowe 24 VDC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SI4100
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20SI4100 B&R X20 PLC SYSTEM Moduł we/wy 4 wejścia cyfrowe typu A 4 wyjścia impulsowe 24 VDC

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20SI4100

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Czas dostawy:	3-5 dni
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20SI4100
Rodzaj produktu:	Moduł we/wy	Kod identyfikacyjny:	0x1DBD
Funkcjonować:	Funkcjonalność modułu	Wewnętrzne we/wy:	1,25 W
Zakres napięcia:	24 V DC -15% / +20%	Gwarancja:	1 rok
Podkreślić:	X20SI4100 B&R X20 PLC , B&R X20 PLC 24VDC , 4 wyjścia impulsowe B&R Automation Plc

X20SI4100 B&R X20 PLC SYSTEM Moduł we/wy 4 bezpieczne wejścia cyfrowe typu A, 4 wyjścia impulsowe, 24 VDC

NUMER MATERIAŁU:

X20SI4100

OPIS:

4 bezpieczne wejścia cyfrowe
4 wyjścia impulsowe
Obwód zlewu
Programowy filtr wejściowy konfigurowalny dla każdego kanału

Moduł ten wyposażony jest w 4 bezpieczne wejścia cyfrowe.Jest przeznaczony do napięcia znamionowego 24 VDC.

Moduł może być używany do odczytu różnych sygnałów cyfrowych w aplikacjach związanych z bezpieczeństwem do poziomu PL e lub SIL 3.

Moduł jest wyposażony w filtry, które można indywidualnie konfigurować pod kątem włączania i wyłączania.Moduł dostarcza również sygnały impulsowe do diagnozowania linii czujnika.

Ten moduł jest przeznaczony do 12-pinowych listew zaciskowych X20.

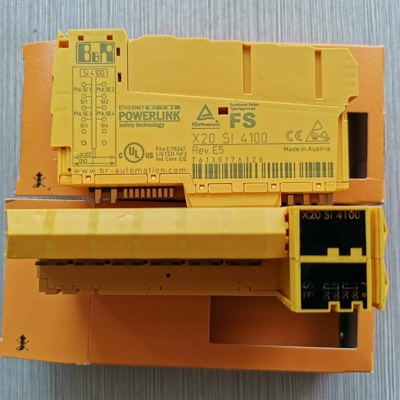

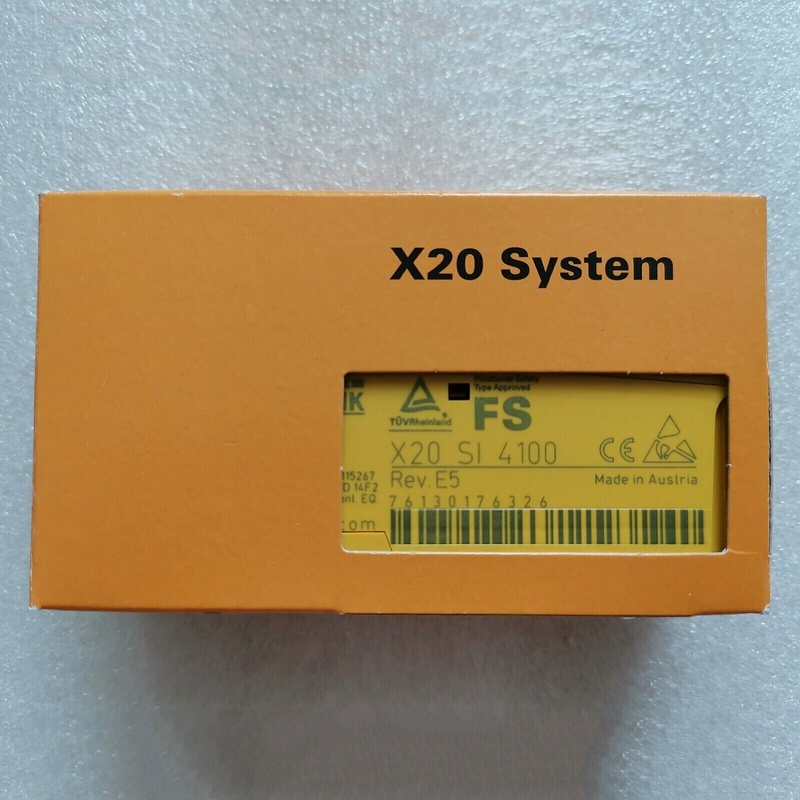

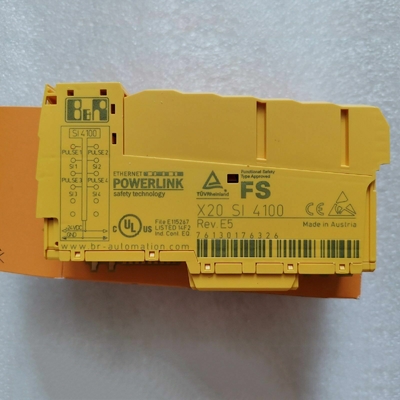

X20SI4100 B&R X20 PLC SYSTEM Moduł we/wy 4 wejścia cyfrowe typu A 4 wyjścia impulsowe 24 VDC 0

Krótki opis

Moduł we/wy	4 bezpieczne wejścia cyfrowe typu A, 4 wyjścia impulsowe, 24 VDC

Informacje ogólne

Kod identyfikacyjny B&R	0x1DBD
Wymagania systemowe
Studio Automatyki	3.0.71 lub nowszy
Automatyzacja Runtime	2,95 lub później
SafeDESIGNER	2.58 lub nowszy
Wydanie bezpieczeństwa	1.1 lub nowszy
mapp Pakiet technologiczny	mapp Bezpieczeństwo 5.7.0 lub nowszy
Wskaźniki stanu	Funkcja we/wy na kanał, stan pracy, stan modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wejścia	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Tryb zaciemnienia
Zakres	Moduł
Funkcjonować	Funkcjonalność modułu
Tryb samodzielny	Nie
Maks.Czas cyklu we/wy	800 µs
Pobór energii
Autobus	0,32 W
Wewnętrzne we/wy	1,25 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	0,6
Izolacja elektryczna
Kanał — autobus	TAk
Kanał - Kanał	Nie
Certyfikaty
CE	TAk
Bezpieczeństwo funkcjonalne	cULus FSPC E361559 Systemy energetyczne i przemysłowe Certyfikowany w zakresie bezpieczeństwa funkcjonalnego ANSI UL 1998:2013
Bezpieczeństwo funkcjonalne	IEC 61508:2010, SIL 3 EN 62061:2013, SIL 3 EN ISO 13849-1:2015, Kat.4 / PL e IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalne	EN 50156-1:2004
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	Temperatura:A(0-45°C) Wilgotność:B(do 100%) Wibracja:A(0,7g) EMC:B(most i pokład otwarty)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Charakterystyka bezpieczeństwa

EN ISO 13849-1:2015
Kategoria	Kot.3 przy korzystaniu z poszczególnych kanałów wejściowych, Kot.4 w przypadku używania par kanałów wejściowych (np. SI1 i SI2) lub więcej niż 2 kanałów wejściowych
PL	PL e
DC	>94%
MTTFD	2500 lat
Czas misji	Maks.20 lat
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SIL CL	SIL 3
SFF	>90%
PFH / PFHd
Na kanał	<1*10-10
przewodowy openSAFETY	Nieistotny
Bezprzewodowe openSAFETY	<110-14 Liczba pakietów openSAFETY na godzinę
PFD	<2*10-5
Interwał testu sprawdzającego (PT)	20 lat

Zasilanie we/wy

Napięcie nominalne	24 V DC
Zakres napięcia	24 V DC -15% / +20%
Zintegrowana ochrona	Ochrona przed odwrotną polaryzacją

Bezpieczne wejścia cyfrowe

Ilość	4
Wariant	Typ A
Napięcie nominalne	24 V DC
Charakterystyka wejściowa wg EN 61131-2	Typ 1
Filtr wejściowy
Sprzęt komputerowy	≤150 μs
Oprogramowanie	Konfigurowalny od 0 do 500 ms
Obwód wejściowy	Zlew
Napięcie wejściowe	24 V DC -15% / +20%
Prąd wejściowy przy 24 VDC	Min.2 mA do max.4,59 mA.Wersja sprzętu J0 i nowsze: min.2 mA do max.3,28 mA.
Rezystancja wejściowa	Min.5,23 kΩ, wersja sprzętowa J0 i nowsze: min.7,33 kΩ
Czas wykrycia błędu	100 ms
Napięcie izolacji między kanałem a magistralą	500 Veff
Próg przełączania
Niski	<5 V DC
Wysoki	>15 V DC
Długość linii między źródłem sygnału (wyjście impulsowe lub sygnał zewnętrzny) a wejściem	Maks.60 m z linią nieekranowaną Maks.400 m z linią ekranowaną

Wyjścia impulsowe

Ilość	4
Wariant	Pchać ciągnąć
Znamionowy prąd wyjściowy	100 mA, wersja sprzętowa J0 i nowsze: 50 mA
Ochrona wyjścia	Termiczne wyłączenie wszystkich kanałów w przypadku przeciążenia lub zwarcia, wersja sprzętowa J0 i nowsze: Wyłączenie poszczególnych kanałów w przypadku przeciążenia lub zwarcia
Szczytowy prąd zwarciowy	300 mA, wersja sprzętowa J0 i nowsze: 25 A dla 15 µs
Prąd zwarcia	100 mAeff
Prąd upływu przy wyłączonym wyjściu	0,1 mA
RDS(wł.)	60Ω
Napięcie przełączania	Zasilanie we/wy minus spadek napięcia z powodu RDS(wł.)
Całkowity prąd znamionowy	400 mA, wersja sprzętowa J0 i nowsze: 200 mA

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza	0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	0 do 60°C
Pionowa orientacja montażu	0 do 50°C
Derating	Patrz rozdział „Obniżanie wartości znamionowych”.
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	1x blok zacisków z kluczem bezpieczeństwa należy zamówić oddzielnie. 1x moduł magistrali z kluczem bezpieczeństwa należy zamówić oddzielnie.
Poziom	25+0,2mm
