Name: X20DS1319 B&R X20 PLC SYSTEM 4 cyfrowe kanały wejściowe konfigurowalne jako wejścia lub wyjścia
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20DS1319 B&R X20 PLC SYSTEM 4 cyfrowe kanały wejściowe konfigurowalne jako wejścia lub wyjścia

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20DS1319

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Czas dostawy:	3-5 dni
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20DS1319
Rodzaj produktu:	Moduł we/wy	Kod identyfikacyjny:	0x2547
Wewnętrzne we/wy:	1,5 W	Rozmiar licznika:	16/32-bitowy
Napięcie wejściowe:	24 V DC -15% / +20%	Gwarancja:	1 rok
Podkreślić:	X20DS1319 B&R X20 PLC , 1.5W B&R X20 PLC SYSTEM , 24VDC B&R Automation Plc

X20DS1319 B&R X20 PLC SYSTEM 4 cyfrowe kanały wejściowe, 4 cyfrowe kanały konfigurowalne jako wejścia lub wyjścia

NUMER MATERIAŁU:

X20DS1319

OPIS:

4 cyfrowe kanały wejściowe
4 kanały cyfrowe, konfigurowalne jako wejścia lub wyjścia
1 para liczników uniwersalnych (2 liczniki zdarzeń, liczniki AB lub liczniki góra/dół)
Generator ruchu liniowego (A/B, kierunek/częstotliwość) z maksymalnie 2 impulsami referencyjnymi
Enkoder absolutny SSI
Znacznik czasu NetTime: dane wejściowe, pozycja docelowa, zmiana pozycji, zmiana krawędzi, zmiana licznika

Ten moduł jest wielofunkcyjnym modułem cyfrowego procesora sygnału.Może być używany niezwykle elastycznie do szerokiej gamy zadań obejmujących przetwarzanie sygnału cyfrowego lub generowanie sygnału cyfrowego.Dwa podstawowe przykłady zastosowań obejmują sterowanie stopniami wyjściowymi krokowymi za pomocą sygnałów impulsowych i kierunkowych lub użycie jako emulacji enkodera.W tej aplikacji na przykład przemienniki częstotliwości lub serwo osie z funkcją śledzenia prędkości mogą podążać za rzeczywistą lub wirtualną osią główną.

Dodatkową istotną cechą jest zintegrowana funkcja znacznika czasu modułu.Umożliwia generowanie krzywych rampy licznika praktycznie niezależnie od czasów cyklu magistrali, na przykład podczas emulacji enkodera.Przekazywana jest tylko wartość licznika docelowego i moment, w którym powinien zostać osiągnięty.Moduł automatycznie generuje odpowiednie wartości liczników w odpowiednim czasie, z dokładnością do mikrosekund i niezależnie od zegara magistrali.

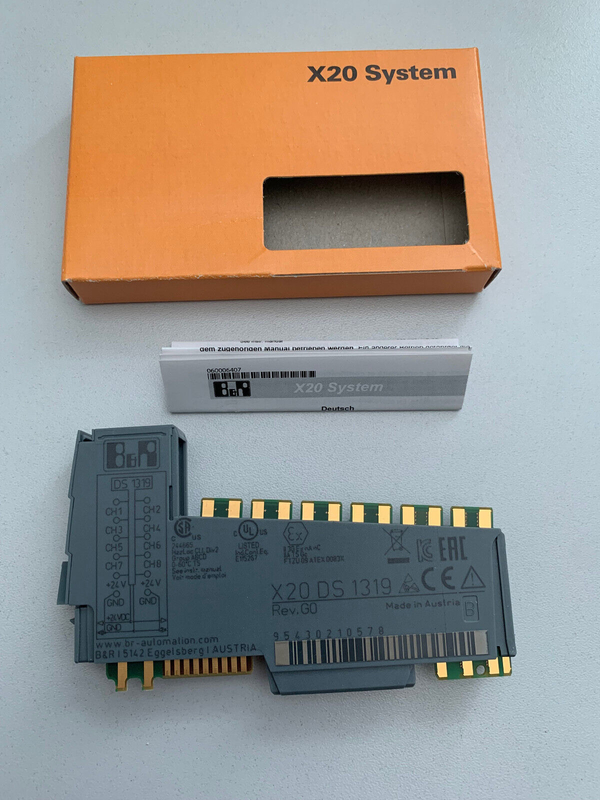

X20DS1319 B&R X20 PLC SYSTEM 4 cyfrowe kanały wejściowe konfigurowalne jako wejścia lub wyjścia 0

Krótki opis

Moduł we/wy	4 cyfrowe kanały wejściowe, 4 cyfrowe kanały konfigurowalne jako wejścia lub wyjścia, 1 para liczników uniwersalnych (2 liczniki zdarzeń, licznik AB lub licznik góra/dół), generator ruchu liniowego (A/B, kierunek/częstotliwość) z maksymalnie dwoma impulsami referencyjnymi , enkoder absolutny SSI, względne lub absolutne momenty zboczy wejściowych z rozdzielczością μs, wyzwalane czasowo wejścia/wyjścia, nadpróbkowanie wejść/wyjść

Informacje ogólne

Kod identyfikacyjny B&R	0x2547
Wskaźniki stanu	Funkcja we/wy na kanał, stan pracy, stan modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wyjścia	Tak, za pomocą wskaźnika stanu LED
Pobór energii
Autobus	0,01 W
Wewnętrzne we/wy	1,5 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Rodzaj linii sygnałowych	Linie ekranowane muszą być stosowane dla wszystkich linii sygnałowych.
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	Temperatura:B(0-55°C) Wilgotność:B(do 100%) Wibracja:B(4g) EMC:B(most i pokład otwarty)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Generator ruchu liniowego

Ilość	1
Wyjścia enkodera	24 V, asymetryczne (A/B, kierunek/częstotliwość)
Rozmiar licznika	16/32-bitowy

Wejścia cyfrowe

Ilość	4 + 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Napięcie nominalne	24 V DC
Napięcie wejściowe	24 V DC -15% / +20%
Prąd wejściowy przy 24 VDC	Około.1,3 mA
Obwód wejściowy	Zlew
Filtr wejściowy
Sprzęt komputerowy	≤2 µs
Oprogramowanie	-
Rezystancja wejściowa	18,4 kΩ
Dodatkowe funkcje	Enkoder absolutny SSI, para liczników uniwersalnych, funkcja zatrzasku dla pary liczników uniwersalnych
Częstotliwość wejściowa	100 kHz
Próg przełączania
Niski	<5 V DC
Wysoki	>15 V DC
Charakterystyka przeciążeniowa zasilania enkodera	Odporny na zwarcie, odporny na przeciążenie
Napięcie izolacji między kanałem a magistralą	500 Veff

Enkoder absolutny SSI

Ilość	1
Rozmiar licznika	Do 32-bitów w zależności od enkodera
Maks.Szybkość transmisji	125 kb/s
Zasilanie enkodera	Moduł wewnętrzny, max.600 mA
Napięcie nominalne	24 V, asymetryczny

Para liczników uniwersalnych

Ilość	1
Tryby pracy	2x licznik zdarzeń, licznik góra/dół, licznik AB
Wejścia enkodera	24 V, asymetryczny
Rozmiar licznika	16/32-bitowy
Częstotliwość wejściowa	Maks.100 kHz
Ocena
Licznik AB	4x
Liczniki zdarzeń	2x
Licznik w górę/w dół	2x
Forma sygnału	Impuls fali prostokątnej
Zasilanie enkodera	Moduł wewnętrzny, max.600 mA

Wyjścia cyfrowe

Ilość	Do 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Wariant	Pchaj / ciągnij / pchaj-ciągnij
Napięcie nominalne	24 V DC
Napięcie przełączania	24 V DC -15% / +20%
Znamionowy prąd wyjściowy	0,1 A
Całkowity prąd znamionowy	0,4 A
Obwód wyjściowy	Zlew i/lub źródło
Ochrona wyjścia	Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie przełączania obciążeń indukcyjnych
Stan diagnostyczny	Monitorowanie wyjścia
Prąd upływu przy wyłączonym wyjściu	Maks.25 µA
Napięcie szczątkowe	<0,9 V przy prądzie znamionowym 0,1 A
Szczytowy prąd zwarciowy	<10 A
Włączenie w przypadku wyłączenia przeciążeniowego lub wyłączenia zwarciowego	Około.10 ms (w zależności od temperatury modułu)
Opóźnienie przełączania
0 → 1	<2 µs
1 → 0	<2 µs
Częstotliwość przełączania
Obciążenie rezystancyjne	Maks.125 kHz
Obciążenie indukcyjne	Patrz rozdział „Przełączanie obciążeń indukcyjnych”.
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych	Napięcie przełączania + 0,6 VDC
Dodatkowe funkcje	Zegar dla enkodera absolutnego SSI, generator ruchu liniowego

Właściwości elektryczne

Izolacja elektryczna	Kanał odizolowany od magistrali Kanał nie jest odizolowany od kanału

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m²	Bez limitu
>2000 m²	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Derating	-
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów 1x listwę zaciskową X20TB12 oddzielnie. 1x moduł magistrali X20BM11 należy zamówić oddzielnie.
Poziom	12,5+0,2mm
