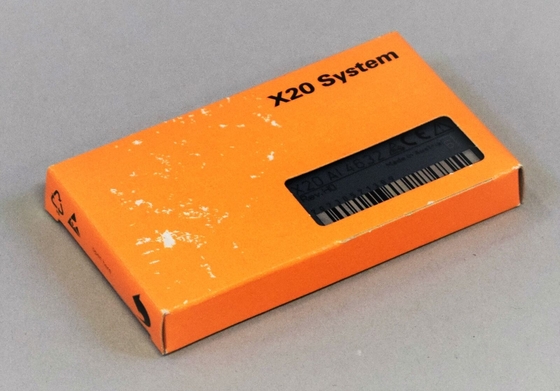

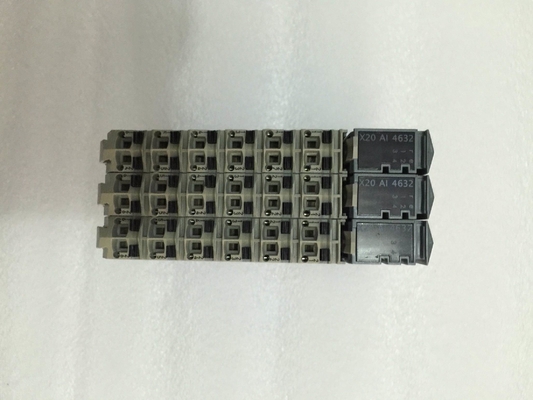

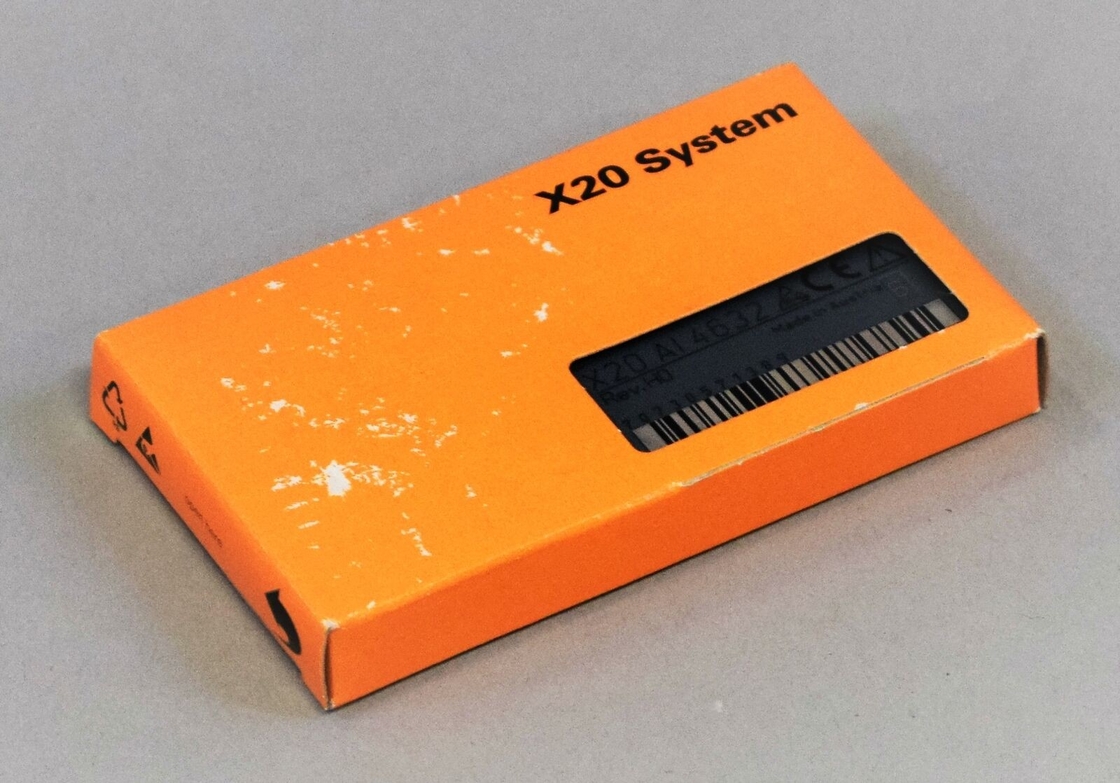

X20AI4632 B&R X20 Systemowy moduł we/wy PLC 4 wejścia analogowe ±10 V lub 0 do 20 mA

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20AI4632

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	oryginał
Czas dostawy:	3-5 DNI
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20AI4632
Rodzaj produktu:	Moduł we/wy	Autobus:	0,01 W
Wewnętrzne we/wy:	1,5 W	Gwarancja:	1 rok
Podkreślić:	X20AI4632 , 20MA B&R X20 System PLC , BR PLC moduł we/wy

X20AI4632 B&R X20 Systemowy moduł we/wy PLC 4 wejścia analogowe ±10 V lub 0 do 20 mA 0

NUMER MATERIAŁU:

X20AI4632

OPIS:

4 wejścia analogowe
Możliwy sygnał prądowy lub napięciowy
16-bitowa rozdzielczość przetwornika cyfrowego
Jednoczesna konwersja danych wejściowych
Bardzo szybki czas konwersji

Moduł wyposażony jest w 4 wejścia z 16-bitową rozdzielczością przetwornika cyfrowego.Możliwy jest wybór pomiędzy sygnałem prądowym i napięciowym za pomocą różnych zacisków.

Informacje ogólne

Kod identyfikacyjny B&R	0x1BA1
Wskaźniki stanu	Funkcja we/wy na kanał, stan pracy, stan modułu
Diagnostyka
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Wejścia	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Typ kanału	Tak, używając oprogramowania
Pobór energii
Autobus	0,01 W
Wewnętrzne we/wy	1,5 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	Temperatura:B(0-55°C) Wilgotność:B(do 100%) Wibracja:B(4g) EMC:B(most i pokład otwarty)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Wejścia analogowe

Wejście	±10 V lub 0 do 20 mA, przez różne połączenia zaciskowe
Typ wejścia	Wejście różnicowe
Rozdzielczość konwertera cyfrowego
Napięcie	±15-bitowy
Aktualny	15-bitowy
Czas konwersji	50 μs dla wszystkich wejść
Format wyjściowy	WEWN
Format wyjściowy
Napięcie	INT 0x8001 - 0x7FFF / 1 LSB = 0x0001 = 305,176 µV
Aktualny	INT 0x0000 - 0x7FFF / 1 LSB = 0x0001 = 610.352 nA
Impedancja wejściowa w zakresie sygnału
Napięcie	20MΩ
Aktualny	-
Obciążenie
Napięcie	-
Aktualny	<400Ω
Ochrona wejścia	Ochrona przed okablowaniem pod napięciem zasilania
Dopuszczalny sygnał wejściowy
Napięcie	Maks.±30 V
Aktualny	Maks.±50 mA
Wyjście wartości cyfrowej podczas przeciążenia
Niedociągnięcia
Napięcie	0x8001
Aktualny	0x0000
Przeregulowanie
Napięcie	0x7FFF
Aktualny	0x7FFF
Procedura konwersji	SAR
Filtr wejściowy	Sprzęt - Filtr dolnoprzepustowy trzeciego rzędu / częstotliwość odcięcia 10 kHz
Maks.błąd
Napięcie
Osiągać	0,08%
Zrównoważyć	0,01%
Aktualny
Osiągać	0,08%
Zrównoważyć	0,02%
Maks.zyskać dryf
Napięcie	0,01%/°C
Aktualny	0,01%/°C
Maks.przesunięcie przesunięcia
Napięcie	0,001%/°C
Aktualny	0,002%/°C
Odrzucenie w trybie wspólnym
DC	70 dB
50 Hz	70 dB
Zakres trybu wspólnego	±12V
Przesłuch między kanałami	<-70 dB
Nieliniowość
Napięcie	<0,01%
Aktualny	<0,015%
Napięcie izolacji między kanałem a magistralą	500 Veff

Właściwości elektryczne

Izolacja elektryczna	Kanał odizolowany od magistrali Kanał nie jest odizolowany od kanału

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m²	Bez limitu
>2000 m²	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Derating	Patrz rozdział „Obniżanie wartości znamionowych”.
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów 1x listwę zaciskową X20TB12 oddzielnie. 1x moduł magistrali X20BM11 należy zamówić oddzielnie.
Poziom	12,5+0,2mm
