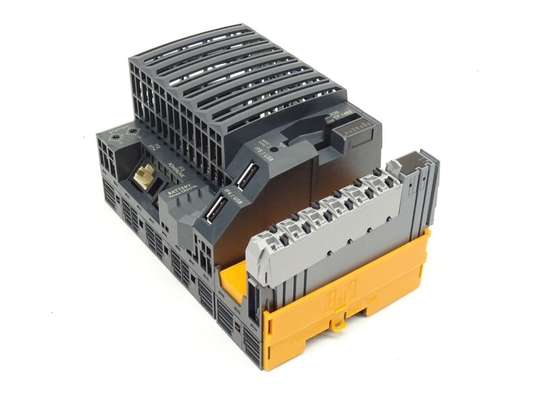

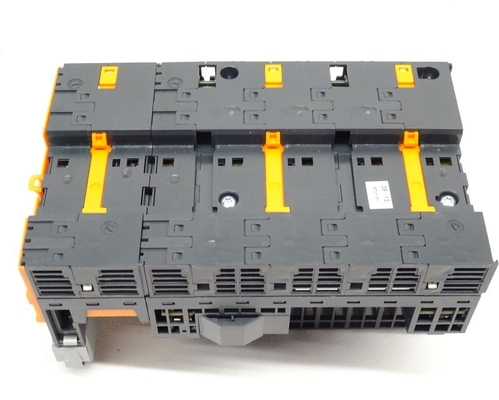

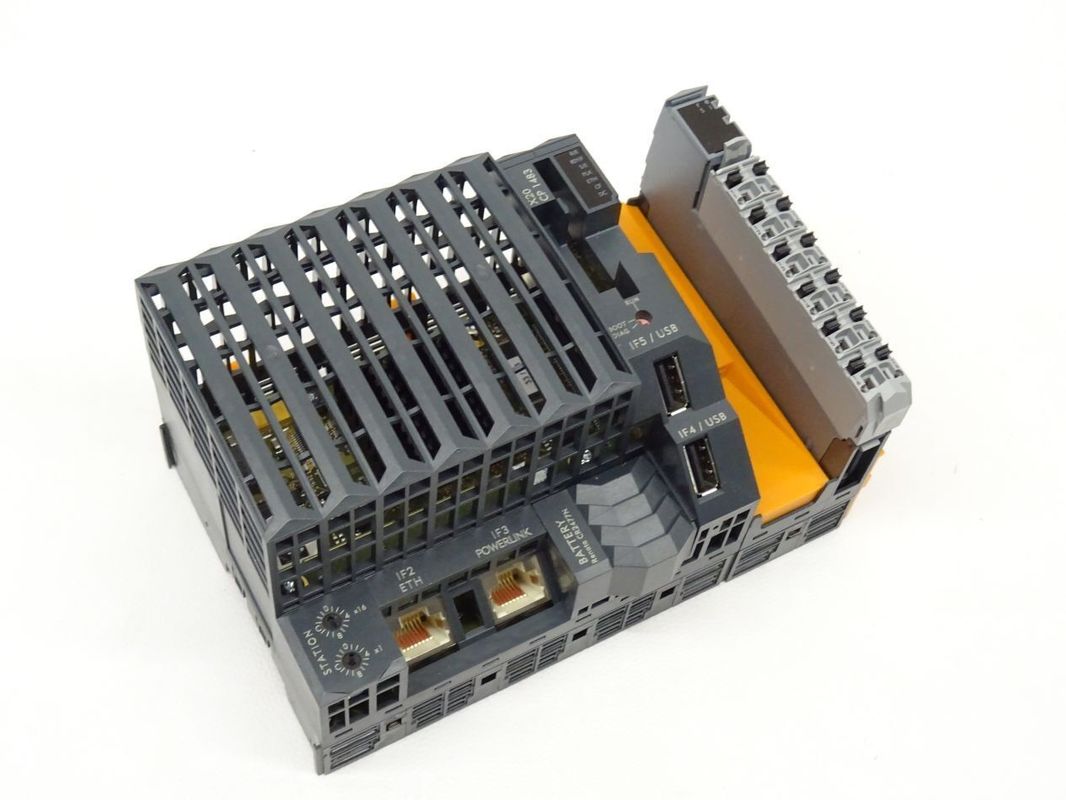

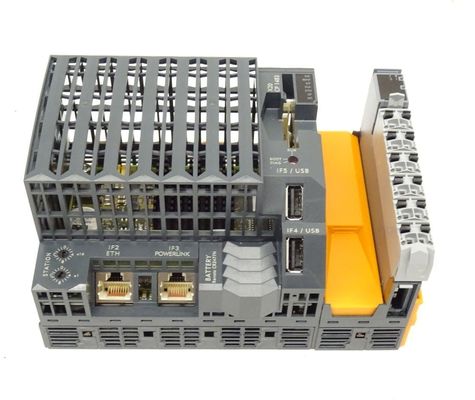

Name: X20CP1483 Procesor systemu PLC B&R X20 ze zintegrowanym procesorem we/wy
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1483
Price: 4,690.00 USD
Availability: InStock

Dom Produkty B&R Automation Polska

X20CP1483 Procesor systemu PLC B&R X20 ze zintegrowanym procesorem we/wy

Szczegóły Produktu:

Miejsce pochodzenia:	Austria
Nazwa handlowa:	B&R
Orzecznictwo:	COC
Numer modelu:	X20CP1483

Zapłata:

Minimalne zamówienie:	1EA
Cena:	USD
Szczegóły pakowania:	oryginał
Czas dostawy:	3-5 dni
Zasady płatności:	T/T
Możliwość Supply:	10EA

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	B&R	Model produktu:	X20CP1483
Moduł systemowy:	procesor	Częstotliwość zegara:	100 MHz
Baran:	32 MB pamięci SDRAM	Gwarancja:	1 ROK
Wymiary:	1509985mm	Waga:	300g
Podkreślić:	Zintegrowany procesor we/wy BR Automation Plc , X20CP1483 , procesor systemu PLC B&R X20

X20CP1483 Procesor systemu PLC B&R X20 ze zintegrowanym procesorem we/wy

NUMER MATERIAŁU:

X20CP1483

OPIS:

Procesor zgodny z procesorem Intel x86 100 MHz ze zintegrowanym procesorem we/wy
Wbudowany Ethernet, POWERLINK i USB
1 gniazdo do rozbudowy interfejsu modułowego
CompactFlash jako wymienna pamięć aplikacji
Bez wentylatora

Procesor X20CP1483 z procesorem Intel x86 i częstotliwością 100 MHz to podstawowy procesor X20.Dzięki optymalnemu stosunkowi ceny do wydajności ma te same podstawowe funkcje, co wszystkie większe procesory.

Wbudowany Ethernet i USB są standardem.Dodatkowo procesor posiada połączenie POWERLINK do twardej komunikacji w czasie rzeczywistym.W celu zwiększenia elastyczności dostępne jest kolejne gniazdo na dodatkowy moduł interfejsu.

Jedyną różnicą między dwoma wariantami X20CP1483 i X20CP1483-1 jest rozmiar pamięci SDRAM.

X20CP1483 Procesor systemu PLC B&R X20 ze zintegrowanym procesorem we/wy 0

Informacje ogólne

Kod identyfikacyjny B&R	0xC370
Chłodzenie	Bez wentylatora
Wskaźniki stanu	Funkcja procesora, Ethernet, POWERLINK, CompactFlash, bateria
Diagnostyka
Bateria	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Funkcja procesora	Tak, za pomocą wskaźnika stanu LED
CompactFlash	Tak, za pomocą wskaźnika stanu LED
Ethernet	Tak, za pomocą wskaźnika stanu LED
POWERLINK	Tak, za pomocą wskaźnika stanu LED
Temperatura	Tak, używając rejestru oprogramowania
Wspierać się
Redundancja kontrolera	Nie
Obsługa danych dotyczących kondycji pamięci masowej	TAk
Wsparcie ACOPOS	TAk
Obsługa komponentów wizualnych	TAk
Pobór mocy bez modułu interfejsu i USB	8,6 W
Pobór mocy dla zasilacza X2X Link	1,42 W
Pobór energii
Wewnętrzne we/wy	0,6 W
Dodatkowe rozpraszanie mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Certyfikaty
CE	TAk
UKCA	TAk
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja obsługi X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Sprzęt do sterowania przemysłowego
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych lokalizacji Klasa I, Dywizja 2, Grupy ABCD, T5
DNV	Temperatura:B(0-55°C) Wilgotność:B(do 100%) Wibracja:B(4g) EMC:B(most i pokład otwarty)
LR	ENV1
KR	TAk
ABS	TAk
EAC	TAk
KC	TAk

Zasilacz procesora i X2X Link

Napięcie wejściowe	24 V DC -15% / +20%
Prąd wejściowy	Maks.1,5 A
Bezpiecznik	Zintegrowany, nie można go wymienić
Ochrona przed odwrotną polaryzacją	TAk

Wyjście zasilania X2X Link

Znamionowa moc wyjściowa	7 W
Połączenie równoległe	TAk
Praca nadmiarowa	TAk

Wejście zasilania I/O

Napięcie wejściowe	24 V DC -15% / +20%
Bezpiecznik	Wymagany bezpiecznik sieciowy: Max.10 A, zwłoczny

Wyjście zasilania I/O

Znamionowe napięcie wyjściowe	24 V DC
Dopuszczalne obciążenie styku	10 A

Zasilanie - Informacje ogólne

Wskaźniki stanu	Przeciążenie, stan pracy, stan modułu, transfer danych RS232
Diagnostyka
Transfer danych RS232	Tak, za pomocą wskaźnika stanu LED
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Przeciążać	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Izolacja elektryczna
Zasilanie I/O - Zasilanie I/O	Nie
Zasilanie CPU/X2X Link — Zasilanie CPU/X2X Link	TAk

Kontroler

Gniazdo CompactFlash	1
Zegar czasu rzeczywistego	Nieulotny, rozdzielczość 1 s, dokładność od -10 do 10 ppm w temp. 25°C
FPU	TAk
Edytor
Rodzaj	Atom E620T
Częstotliwość zegara	0,6 GHz
Pamięć podręczna L1
Kod danych	24 kB
Kod programu	32 kB
Pamięć podręczna L2	512 kB
Zintegrowany procesor we/wy	Przetwarza punkty danych I/O w tle
Modułowe gniazda interfejsu	1
Zmienne remanentne	Maks.256 kB
Najkrótszy czas cyklu klasy zadań	400 µs
Typowy czas cyklu instrukcji	0,0075 µs
Buforowanie danych
Monitorowanie baterii	TAk
Bateria litowa	Min.2 lata w temperaturze otoczenia 23°C
Pamięć standardowa
Baran	256 MB pamięci DDR2 SDRAM
Pamięć RAM użytkownika	1 MB pamięci SRAM

Interfejsy

Interfejs IF1
Sygnał	RS232
Wariant	Połączenie przez 12-pinową listwę zaciskową X20TB12
Maks.dystans	900 m²
Szybkość transmisji	Maks.115,2 kb/s
Interfejs IF2
Sygnał	Ethernet
Wariant	1x RJ45 ekranowany
Długość linii	Maks.100 m między 2 stacjami (długość segmentu)
Szybkość transmisji	10/100/1000 Mb/s
Przenosić
Warstwa fizyczna	10BASE-T/100BASE-TX/1000BASE-T
Półdupleks	TAk
Pełny dupleks	TAk
Auto negocjacja	TAk
Auto-MDI/MDIX	TAk
Interfejs IF3
Fieldbus	Węzeł zarządzający lub kontrolowany POWERLINK (V1/V2)
Rodzaj	Wpisz 4
Wariant	1x RJ45 ekranowany
Długość linii	Maks.100 m między 2 stacjami (długość segmentu)
Szybkość transmisji	100 Mb/s
Przenosić
Warstwa fizyczna	100BASE-TX
Półdupleks	TAk
Pełny dupleks	Tryb POWERLINK: Nie / Tryb Ethernet: Tak
Auto negocjacja	TAk
Auto-MDI/MDIX	TAk
Interfejs IF4
Rodzaj	USB 1.1/2.0
Wariant	Typ A
Maks.prąd wyjściowy	0,5 A
Interfejs IF5
Rodzaj	USB 1.1/2.0
Wariant	Typ A
Maks.prąd wyjściowy	0,5 A
Interfejs IF6
Fieldbus	Mistrz łącza X2X

Właściwości elektryczne

Izolacja elektryczna	Ethernet (IF2), POWERLINK (IF3) i X2X (IF6) odizolowane od siebie, od innych interfejsów i od PLC

Warunki pracy

Orientacja montażu
Poziomy	TAk
Pionowy	TAk
Wysokość instalacji nad poziomem morza
0 do 2000 m²	Bez limitu
>2000 m²	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

Temperatura
Operacja
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Derating	Patrz rozdział „Obniżanie wartości znamionowych”.
Magazynowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Operacja	5 do 95%, bez kondensacji
Magazynowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów pamięć aplikacji (CompactFlash) osobno W zestawie bateria zapasowa Zaślepka końcowa X20 (prawa) w zestawie 12-pinowa listwa zaciskowa X20 w zestawie Osłony gniazd modułu interfejsu zawarte w dostawie
Wymiary
Szerokość	150 mm
Wzrost	99 mm
Głębokość	85 mm
Waga	400 gramów
