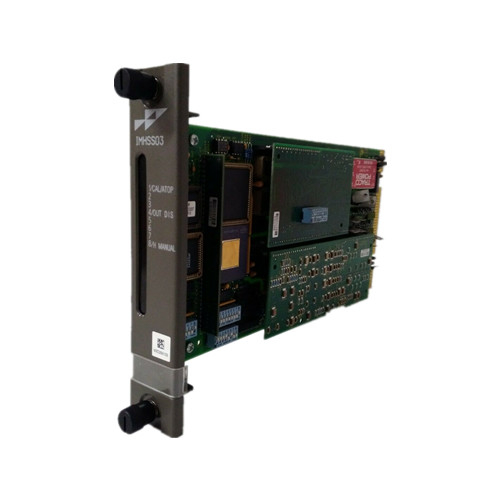

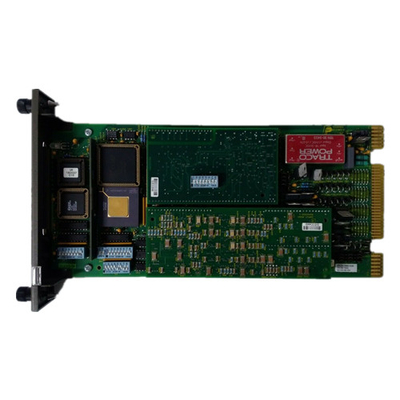

IMHSS03 ABB Bailey Infi 90 Symphony Analogowy moduł wejściowy 15-punktowe części zamienne PLC
Szczegóły Produktu:
| Nazwa handlowa |
WĄTEK |
| Model |
IMHSS03 |
| ID produktu |
N/M |
| Stan : schorzenie |
Nowy |
| Waga brutto |
2,2 funta / 35,2 uncji / 1 kg |
| Wielkość opakowania |
7 "x 7" x 4"(18 cm x 18 cm x 10 cm) |
| Kraj pochodzenia |
Estonia |
| Czas realizacji |
W magazynie |
| Przystań |
Xiamen |
| Zapłata |
T/T |
| Cena sprzedaży |
Zapytanie |
| Kolor |
Zależy od materiału |
| Gwarancja |
12 miesięcy |
| Czas realizacji |
5-8 dni roboczych |
| Partnerzy kurierowi |
DHL, UPS, TNT, FedEx i EMS |
Dodatkowe informacje:
| Model |
IMHSS03 |
|
Wymagania dotyczące zasilania
Napięcie robocze
Rozpraszanie mocy
|
+5 VDC, ±5% przy 576 mA typowo
+15 VDC, ±5% przy 15 mA typowo
-15 VDC, ±5% przy 12 mA typowo
+24 VDC, ±10% przy 335 mA typowo (z jednostki końcowej)
2,88 W (+5 VDC) typowo
0,23 W (+15 VDC) typowo
0,18 W (-15 VDC) typowo
8,04 W (24 V DC) typowo
|
|
Deklaracja znaku CE (oczekuje na IMFCS01)
Dyrektywa EMC96 89/336/EEC
Dyrektywa niskonapięciowa 73/23/EWG
|
Ten produkt, po zainstalowaniu w szafce Symphony, jest zgodny z następującymi dyrektywami/normami dotyczącymi oznakowania CE.
EN50082-2 Ogólna norma odporności — Część 2: Środowisko przemysłowe
EN50081-2 Ogólna norma emisji — Część 2: Środowisko przemysłowe
EN61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych urządzeń pomiarowych,
Kontrola i użytkowanie laboratoryjne - Część 1: Wymagania ogólne
|
| Ochrona przed przepięciami |
Spełnia wymagania testu odporności na przepięcia IEEE-472-1974
|
|
Środowiskowy
Temperatura otoczenia
Wilgotność względna
Wysokość
Jakość powietrza
|
0° do 70°C (32° do 158°F)
5% do 95% do 55°C (131°F) (bez kondensacji)
5% do 45% w 70°C (158°F) (bez kondensacji)
Poziom morza do 3 km (1,86 mil)
Nie korodujący
|
| Montowanie |
Zajmuje jedno gniazdo w standardowej jednostce montażowej modułu. |
| Orzecznictwo |
Certyfikowany przez CSA jako sprzęt do kontroli procesu w zwykłym (nie niebezpiecznym) miejscu. |
Opis:
We/wy w szafie Harmony zawiera szereg urządzeń wejściowych i wyjściowych do łączenia sygnałów procesowych z systemem SymphonyTM Enterprise Management and Control System.Moduł serwomechanizmu hydraulicznego IMHSS03 i moduł interfejsu licznika częstotliwości IMFCS01 z wejściami i wyjściami polowymi używanymi w sterowaniu turbiną.Każdy z modułów składa się z jednej płytki drukowanej, która zajmuje jedno gniazdo w jednostce montażowej modułu (MMU).Ogólnie rzecz biorąc, zworki i przełączniki na płytce drukowanej oraz zworki i boczniki na urządzeniu końcowym konfigurują moduł i jego kanały we/wy.Kabel łączy moduł we/wy z jego jednostką zakończeniową.Fizyczne punkty połączeń dla okablowania polowego znajdują się na urządzeniu końcowym.
Moduł hydraulicznego serwo IMHSS03 jest modułem sterującym położeniem zaworu.Zapewnia interfejs, przez który sterownik Harmony może sterować serwozaworem lub konwerterem I/H w celu zapewnienia ręcznego lub automatycznego sterowania siłownikiem hydraulicznym.Sterownik wykorzystuje kod funkcji 55 lub 150 (serwomechanizm hydrauliczny) do konfiguracji i dostępu do kanałów wejścia/wyjścia modułu.Typowe zastosowania modułu to pozycjonowanie zaworów dławiących i sterujących turbiny parowej, zaworów paliwa turbiny gazowej, łopatek kierujących wlotu i kąta dyszy.Regulując prąd do serwozaworu, moduł IMHSS03 może zainicjować zmianę pozycji siłownika.Siłownik hydrauliczny może wtedy ustawić, na przykład, zawór paliwa turbiny gazowej lub zawór regulacji pary.Otwierając się lub zamykając zawór reguluje przepływ paliwa lub pary do turbiny, kontrolując w ten sposób prędkość turbiny.Liniowy zmienny transformator różnicowy (LVDT) dostarcza informację zwrotną o położeniu siłownika do hydraulicznego modułu serwo.Moduł IMHSS03 to inteligentny moduł we/wy z wbudowanym mikroprocesorem, pamięcią i obwodami komunikacyjnymi.W większości aplikacji moduł IMHSS03 współpracuje z modułem licznika częstotliwości IMFCS01.
