IMFEC12 ABB Bailey Infi 90 Symphony Analogowy moduł wejściowy 15-punktowe części zamienne PLC
Szczegóły Produktu:
| Nazwa handlowa |
WĄTEK |
| Model |
IMFEC12 |
| ID produktu |
N/M |
| Stan : schorzenie |
Nowy |
| Waga brutto |
2,2 funta / 35,2 uncji / 1 kg |
| Wielkość opakowania |
7 "x 7" x 4"(18 cm x 18 cm x 10 cm) |
| Kraj pochodzenia |
Estonia |
| Czas realizacji |
W magazynie |
| Przystań |
Xiamen |
| Zapłata |
T/T |
| Cena sprzedaży |
Zapytanie |
| Kolor |
Zależy od materiału |
| Gwarancja |
12 miesięcy |
| Czas realizacji |
5-8 dni roboczych |
| Partnerzy kurierowi |
DHL, UPS, TNT, FedEx i EMS |
Dodatkowe informacje:
| Model |
IMFEC12 |
|
Wymagania dotyczące zasilania
Moc robocza
Rozpraszanie mocy
Kategoria przepięciowa
|
5 VDC, ±5% przy 85 mA typowo
+15 VDC, ±5% przy 25 mA typowo
-15 VDC, ±5% przy 20 mA typowo
1,1 W typowo
I dla mocy według ANSI/ISA S82.01-1994
|
Operacyjny
Wejścia analogowe
Zakresy wejść analogowych
Aktualizacje analogowe
Aktualizacje cyfrowe FSK (tylko IMFEC11)
Rozdzielczość A/D
Dokładność analogowa
4 do 20 mA
1 do 5 V DC
0 do 5 V DC
0 do 10 V DC
-10 do +10 V DC
0 do 1 V DC
Dokładność cyfrowa FSK (tylko IMFEC11)
Napięcie w trybie wspólnym
Odrzucenie trybu wspólnego
Odrzucenie w trybie normalnym
Impedancja wejściowa
Kategoria przepięciowa
|
15 niezależnie skonfigurowanych kanałów
4 do 20 mA, 1 do 5 VDC, 0 do 1 VDC,
0 do 5 VDC, 0 do 10 VDC, -10 do +10 VDC
Konwersje A/D 5 razy/s
3 do 10 razy/sek. (w konfiguracji z magistralą polową)
14 bitów z polaryzacją
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Taka sama jak dokładność nadajnika dla każdego wejścia
-12 VDC minimum, +15 VDC maksimum
Zakres wejścia ±12 VDC (±1 VDC)
Zakres wejścia ±10 VDC (±5 VDC)
Zakres wejścia ±5 VDC (±10 VDC)
Minimum 90 dB przy 50/60 Hz
minimum 70 dB przy 50/60 Hz
Większy niż 1 MΩ (każdy kanał)
III dla wejść wg ANSI/ISA S82.01-1994
|
| Montowanie |
Zajmuje jedno gniazdo w standardowej jednostce montażowej modułu INFI 90 OPEN (MMU) |
|
Orzecznictwo
Kanadyjskie Stowarzyszenie Normalizacyjne (CSA) Factory Mutual (FM) (w toku)
|
Certyfikowany do użytku jako sprzęt do kontroli procesu w zwykłych (bezpiecznych) lokalizacjach Dopuszczenie dla następujących kategorii, niepalne dla: Klasa I, Dział 2, Grupy A,B,C,D Klasa II, Dział 2, Grupy F,G |
Opis:
Moduł IMFEC12 High Level Analog Input (FEC) wprowadza 15 kanałów sygnałów analogowych tylko do procesora wielofunkcyjnego (MFP) lub modułu sterownika wielofunkcyjnego (MFC).Moduł IMFEC11 High Level Analog Input (FEC) wprowadza 15 kanałów analogowych lub cyfrowych sygnałów z kluczowaniem częstotliwości (FSK) do modułu MFP lub MFC.Moduł IMFEC11 wykonuje wszystkie funkcje modułu IMFEC12, a także zapewnia komunikację z linią Bailey-Fischer & Porter cyfrowych inteligentnych nadajników FSK i innych inteligentnych urządzeń w konfiguracji magistrali polowej lub punkt-punkt
Personel zajmujący się instalacją i aplikacją powinien mieć solidne przygotowanie w zakresie oprzyrządowania elektronicznego i sterowania procesem.Powinni być zaznajomieni z właściwym uziemieniem i procedurami bezpieczeństwa dla oprzyrządowania elektronicznego.Operatorzy powinni posiadać wiedzę na temat procesu oraz powinni przeczytać i zrozumieć niniejszą instrukcję przed uruchomieniem modułu.

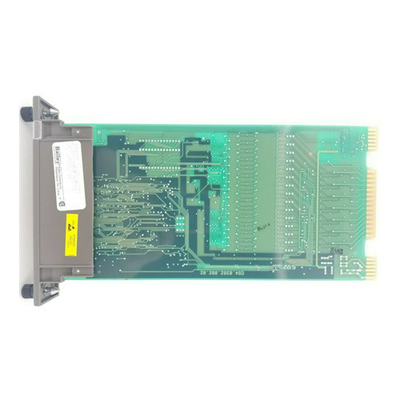

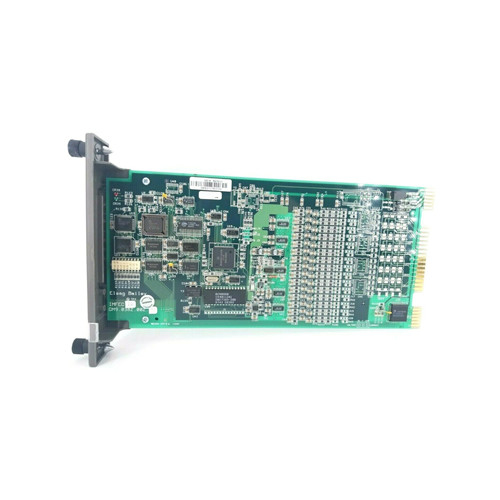

Moduł FEC to inteligentny moduł z wbudowanym mikroprocesorem, pamięcią, przetwornikiem analogowo-cyfrowym i obwodami komunikacyjnymi.Moduł to pojedyncza płytka drukowana, która zajmuje jedno gniazdo w jednostce montażowej modułu (MMU).Dwa zatrzaski na płycie czołowej modułu mocują go do jednostki montażowej modułu.Moduł posiada trzy złącza krawędziowe karty dla sygnałów zewnętrznych (wejścia nadajnika i komunikacja), komunikacji systemowej (magistrala ekspanderów I/O) oraz zasilania.Moduł odbiera dane wejściowe przez połączenie kablowe z jednostką zakończeniową (TU) lub modułem zakończeniowym (TM).Okablowanie z urządzeń obiektowych należy podłączyć do listew zaciskowych na jednostce końcowej lub module końcowym.Płytka drukowana IMFEC11 ma 18 zworek;trzy zworki umożliwiające wybór trybu pracy i komunikacji (J2, J3 i J4) oraz 15 zworek wybierających wejście napięciowe/prądowe (J6 do J20).Ustawienie przełącznika DIP (S1) przechowuje adres magistrali ekspandera we/wy modułu.
