Ic200etm001 Instrukcja General Electric Złącze rozszerzeń Versamax Plc

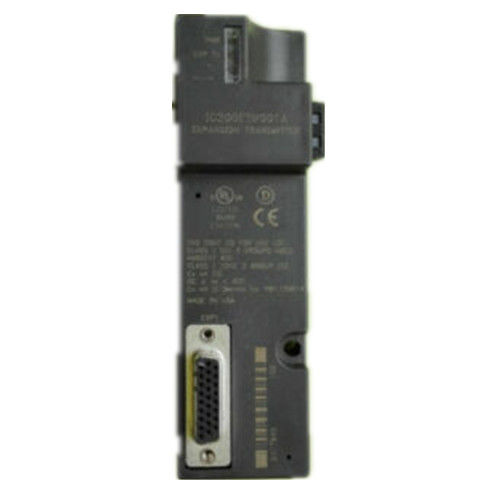

Moduł GE Fanuc Automation IC200ETM001 to złącze rozszerzające, które rozszerza sterownik VersaMax PLC o maksymalnie 7 dodatkowych szaf.Każda dodatkowa szafa może pomieścić do 8 modułów wejścia / wyjścia, w tym moduły komunikacyjne Fieldbus.Jest wyposażony w 26-pinowe złącze żeńskie z przodu modułu.Złącze służy do podłączenia modułu do modułu rozszerzającego.Upewnij się, że w lewym górnym rogu modułu znajduje się 16-stykowe męskie złącze portu szeregowego.Jest to port do programowania szeregowego, który służy do przesyłania aktualizacji oprogramowania sprzętowego do sąsiedniego interfejsu NIU.

Moduł IC200ETM001 jest również wyposażony w szybki interfejs rozszerzeń i 2 wskaźniki LED do wyświetlania stanu interfejsu rozszerzeń i stanu zasilania modułu.Dioda LED zasilania wskazuje, że moduł jest zasilany napięciem 5 V DC z CPU lub NIU.Zgaśnie, aby wskazać, że moduł jest odłączony od CPU lub NIU lub utrata zasilania z CPU.Dioda LED EXP TX miga, sygnalizując komunikację między nadajnikiem rozszerzeń a modułami odbiornika magistrali.Pozostaje WYŁĄCZONY, jeśli nie ma komunikacji między nimi.Odbiorniki rozszerzające występują w dwóch modułach: moduł izolowany - ERM001 i moduł nieizolowany - ERM002.

Moduł rozszerzeń jest instalowany na szynie DIN.Na tej samej szynie DIN mocuje się następnie po lewej stronie modułu VersaMax CPU lub NIU.Można do niego podłączyć do 7 modułów odbiorczych w kasetach rozszerzających.Całkowita długość kabla rozszerzającego zależy od typu zastosowanego modułu rozszerzającego.15 metrów dla izolowanego modułu ERM001 i 750 metrów dla ERM002.

Moduły i wsporniki należy instalować na tym samym odcinku szyny DIN 35 mm x 7,5 mm.Aby zapewnić prawidłowe uziemienie, szyna musi mieć niepomalowane wykończenie.Zaleca się zamocowanie szyny DIN na panelu za pomocą śrub, które powinny być oddalone od siebie o 6 cali.Etykieta jest najpierw umieszczana wewnątrz małych drzwiczek dostępu znajdujących się w lewym górnym rogu modułu.Następnie moduł rozszerzający jest mocowany do szyny DIN znajdującej się na lewym końcu kasety rozszerzającej.Do montażu nie są potrzebne żadne narzędzia, ponieważ moduł łatwo zatrzaskuje się na szynie DIN.Identyfikator kasety rozszerzającej (od 1 do 7) wybiera się za pomocą przełącznika obrotowego znajdującego się pod drzwiami dostępowymi.Moduł zasilacza jest następnie podłączany do odbiornika rozszerzającego, włączane jest zasilanie i obserwowane diody LED.

W celu demontażu należy wyłączyć zasilanie szafy i odłączyć zasilacz od modułu rozszerzającego.Następnie odsuń moduł rozszerzeń na szynie DIN od innych modułów.Na koniec użyj śrubokręta, aby odkręcić i zdjąć moduł z szyny DIN.

Moduł rozszerzeń jest początkowo skonfigurowany do pracy z szybkością transmisji 250 bitów / sekundę dla maksymalnej długości kabla rozszerzającego.Jeżeli długość całkowita nie przekracza 250 metrów, aw systemie nie ma modułów ERM002, sterownik VersaMax PLC umożliwia dostosowanie szybkości do 1 Mbit / sekundę.W stacji we / wy NIU szybkość transmisji danych pozostaje stała i nie można jej zmienić z domyślnej szybkości 250 kbitów.
