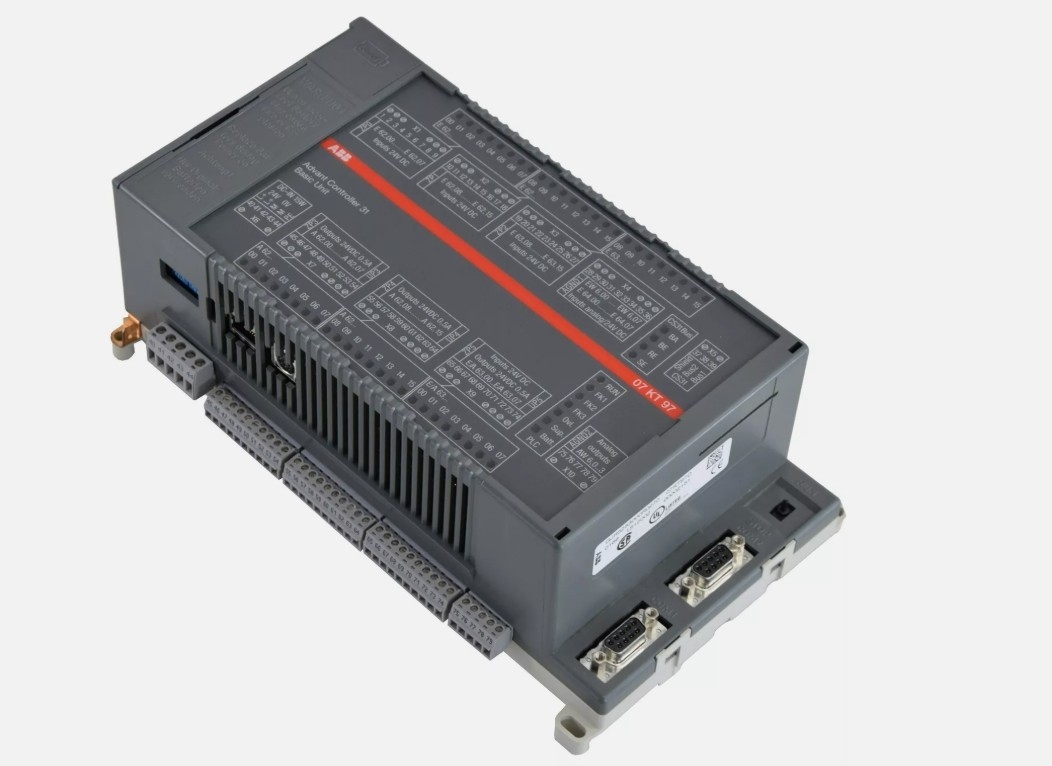

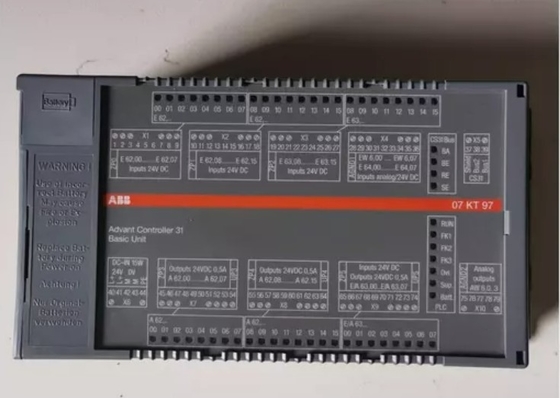

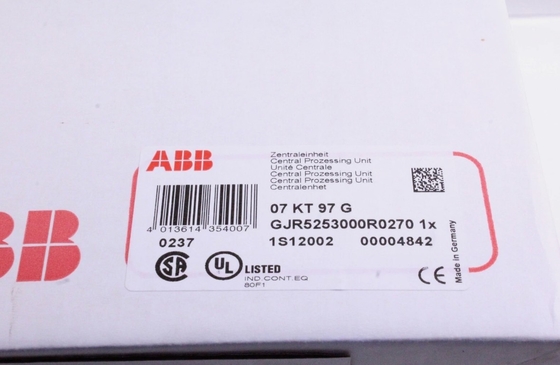

07KT97 GJR5253000R0270 ABB Systemy PLC Centralnej Jednostki Przetwarzania

07KT97 GJR5253000R0270 ABB Systemy PLC Centralnej Jednostki Przetwarzania

Szczegóły produktu:

Dodatkowe informacje:

Opis:

Podstawowa jednostka 07 KT 97 R200 jest standardowym urządzeniem dla wszystkich zastosowań.07 KT 95 lub 07 KT 96) oraz z rozszerzoną wydajnością (e).g. 07 KT 97 R260 z połączeniem ARCNET, 07 KT 97 R0220 z połączeniem PROFIBUS i 07 KT 97 R0262 z połączeniem zarówno ARCNET jak i PROFIBUS).Niniejszy dokument opisuje podstawową jednostkę 07 KT 97 R200, a następnie dodaje arkusze danych pozostałych urządzeń, które pokazują tylko różnice.

Inputy różniczkowe są bardzo przydatne, jeśli używa się czujników analogowych, które są zdalnie nieizolowane (np. terminal minus jest zdalnie uziemiony).Ponieważ potencjał uziemienia nie jest dokładnie taki sam jak AGND1Ponadto w przypadku konfiguracji jednobiegunowej AGND1 byłby podłączony bezpośrednio do odległego potencjału ziemskiego.Powoduje to niedopuszczalne (i ewentualnie niebezpieczne) pętle uziemienia.

We wszystkich konfiguracjach wykorzystujących wejścia różniczkowe dwa sąsiednie wejścia analogowe należą do siebie (np. EW 6,00 i EW 6,01).Wartość mierzona oblicza się poprzez odejmowanie.Wartość kanału z niższym adresem jest odejmowana od wartości kanału z wyższym adresem.

Jeżeli terminale są używane jako wyjścia cyfrowe, sygnały wyjściowe "1" są indywidualnie monitorowane przez ponownie odczytywalny wpis.generuje się ogólne komunikat o błędzie dla danej grupy wyjściowej. błąd jest wyświetlany przez czerwony LED Ovl. i przez flagi błędu PLC wówczas. błąd mógł być spowodowany przeciążeniem, zwarciem lub brakującym napięciem zasilającym UP5/ZP5.Specyfikacje techniczne wyników są takie same jak w przypadku innych wyników cyfrowych.

Łącze do arkusza danych:

ABB 07KT97 GJR5253000R0270.pdf
