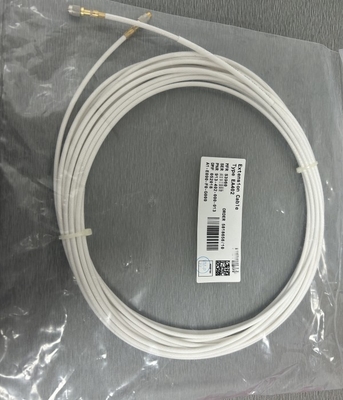

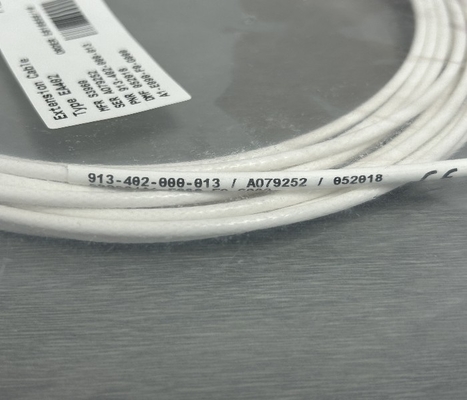

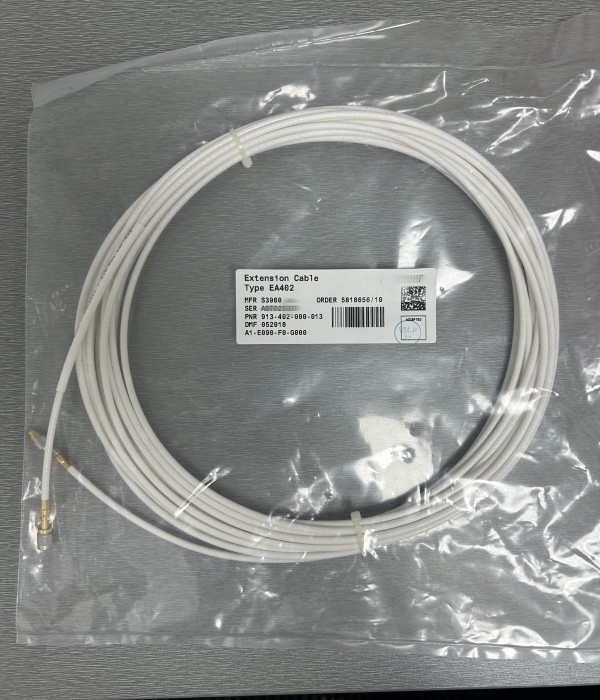

EA402 913-402-000-013 Kabel rozszerzający układ pomiaru bliskości w magazynie

EA402 913-402-000-013 Kabel rozszerzający układ pomiaru bliskości w magazynie

Szczegóły produktu:

Opis:

Ten system bliskości umożliwia pomiar w sposób bezkontaktowy względnego przemieszczenia ruchomych elementów maszyny.Jest szczególnie odpowiedni do pomiaru względnych drgań i pozycji osiowej obracających się wałów maszynowych, takich jak te znajdujące się w turbinach parowych, gazowych i hydraulicznych, a także w alternatorach, turbokompresorach i pompach.

System opiera się na przetworniku bezkontaktowym TQ 402 lub TQ 412 i klimatyzatorze sygnału IQS 450.System wytwarza napięcie lub prąd proporcjonalny do odległości między końcem przetwornika a celem, np. wał maszynowy.

Aktywną częścią przetwornika jest cewka z drutu, która jest formowana wewnątrz końcówki urządzenia, wykonana z Torlona ® (poliamid-imidu).Materiał docelowy musi:, w każdym przypadku, być metalowe.

Wersja TQ 412 przeznaczona jest do zastosowań z odwrotnym montażem.o pojemności przekraczającej 50 W,Można zamówić różne długości kabli (integralne i przedłużające).

Kondycjoner sygnału IQS 450 zawiera demodulator modulatora wysokiej częstotliwości, który dostarcza sygnał napędowy do przetwornika.To generuje niezbędne pole elektromagnetyczne używane do pomiaru lukObwody klimatyzatora są wykonane z wysokiej jakości komponentów i są zamontowane w wytłaczaniu aluminiowym.

Przetworniki TQ 402 i TQ 412 można dopasować do jednego kabla rozszerzającego EA 402 w celu skutecznego wydłużenia przedniej części.dostępne są skrzynki łącznikowe i osłony łączeniowe do ochrony mechanicznej i środowiskowej połączenia między kablami integracyjnymi i przedłużającymi.

System bliskości może być zasilany przez powiązane moduły przetwarzania sygnału lub źródło zasilania na stojaku.

Informacje o zamówieniu
